產品介紹

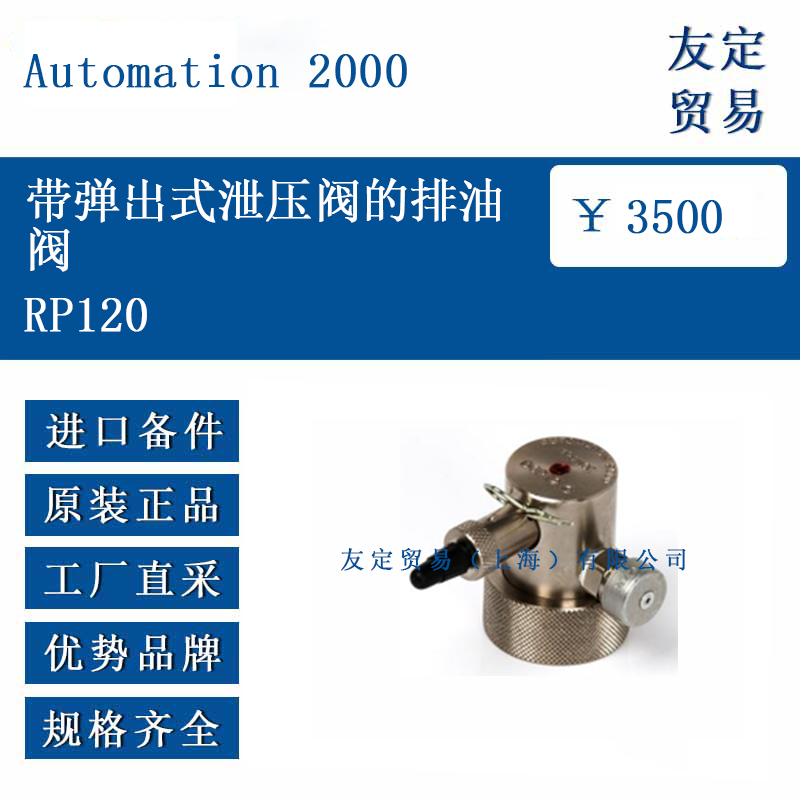

RP120 由法國Automation 2000設計制造，是在標準排油閥基礎上集成彈出式泄壓閥的復合組件，可直接安裝在DGPT2油氣指示器或變壓器、儲油柜的預留接口處。閥體與泄壓機構共用同一流道，尺寸緊湊，既能在日常運維中完成排油、取樣、注油操作，又可在內部壓力異常時自動開啟，釋放過量壓力，保護油箱結構。閥體、閥蓋及所有承壓部件均采用AISI 316L不銹鋼整體鍛造，表面經電化學鈍化處理，適用于鹽霧、潮濕及一般化學腐蝕環境。
功能特點
RP120 采用同軸布置：外層為手動排油閥，內層為彈簧加載的泄壓閥瓣。排油閥部分沿用90°旋轉啟閉的錐面密封結構，手柄關閉時，閥芯與閥座間嵌入Viton氟橡膠墊圈，形成主密封。泄壓功能由內置彈簧控制，開啟壓力可在50–250 mbar之間按用戶要求整定，整定后鉛封鎖定，防止誤調。當油箱內壓力升高至設定值時，閥瓣自動彈起，油液經側向孔排出，壓力回落后閥瓣在彈簧作用下復位，無需人工干預。手柄頂部刻有方向標識，便于在戴手套或弱光條件下快速判斷開關狀態。閥體側面預留泄壓孔防塵罩，運輸或停機時旋緊，防止異物進入。
選型指南
訂貨時需確認接口螺紋、泄壓開啟壓力、密封材質及附件。標準接口為G1/2外螺紋，可選G3/4或M20×1.5；若需與軟管連接，可增配旋轉接頭。泄壓開啟壓力默認為150 mbar，可按50 mbar步進調整。常規密封墊為Viton，介質溫度低于-25 °C或高于130 °C時，可改用HNBR或全氟醚橡膠。海洋或化工環境默認配不銹鋼防塵罩及掛鏈；若現場空間受限，可定制短柄或無柄結構。制造方可按整包供貨，含閥體、墊圈、防塵罩、安裝說明及扭矩提示標簽。
技術參數
閥體材質：AISI 316L，整體鍛造
表面處理：電化學鈍化，Ra≤0.8 μm
密封墊圈：Viton氟橡膠，硬度Shore A 75
接口螺紋：G1/2、G3/4、M20×1.5可選
通徑：10 mm
最大工作壓力：1 bar表壓
泄壓開啟壓力：50–250 mbar，容差±10 mbar
復位壓力：不小于開啟壓力的80 %
啟閉扭矩：≤3 N·m
介質溫度：-40 °C至+140 °C
鹽霧試驗：1000小時無紅銹
防護等級：IP66（配防塵罩）
重量：約0.12 kg
產品尺寸
RP120全長92 mm，六角對邊27 mm，螺紋長度15 mm。手柄直徑30 mm，高度26 mm；泄壓閥瓣彈出時額外伸出6 mm。泄壓側向孔徑6 mm，配不銹鋼防塵罩，外徑34 mm，旋緊后增加高度8 mm。短柄版本全長縮短至68 mm，適合狹窄柜體。
應用領域
RP120 適用于6 kV及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器及海上風電升壓變、化工配電裝置、船舶配電系統等。在鹽霧、潮濕、酸堿氣體或溫差劇烈變化的場所，可作為排油、取樣、注油接口及過壓保護裝置，滿足長期免維護需求。
?
