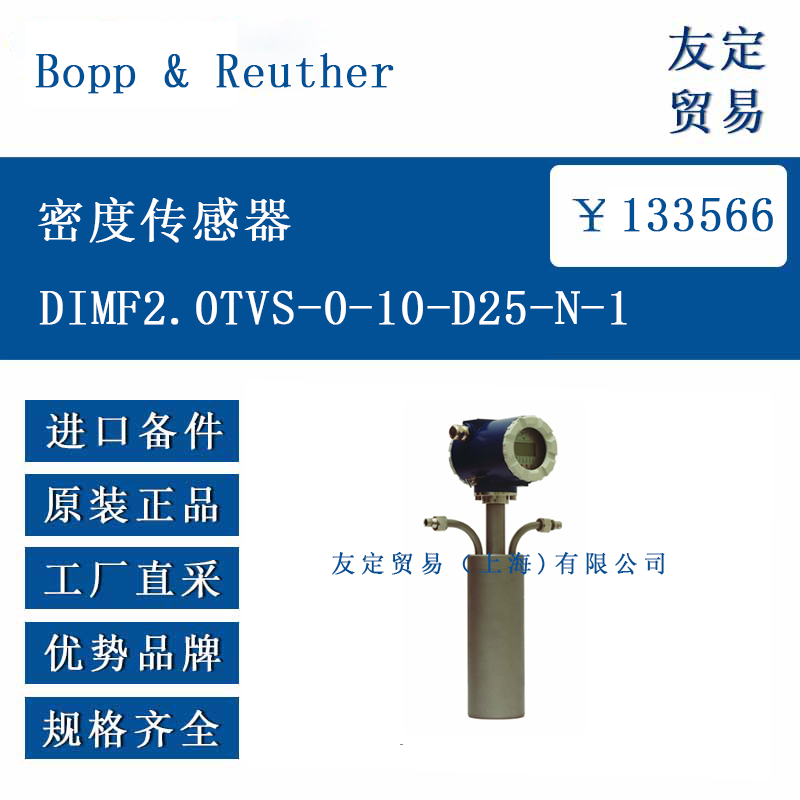

歐洲進口 Bopp & Reuther DIMF2.0TVS-0-10-D25-N-1 密度傳感器
產品型號：DIMF2.0TVS-0-10-D25-N-1
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
產品介紹
DIMF2.0TVS-0-10-D25-N-1 是德國 Bopp & Reuther Messtechnik 生產的振動式液體密度傳感器，基于成熟的音叉原理，可連續測量液體或液體混合物的密度與濃度。該型號由傳感器本體、一體化溫度檢測元件及 TVS 型變送器組成，所有部件集成在不銹鋼外殼之內，通過 M20×1.5 電纜引入口完成電氣連接。傳感器與過程介質直接接觸部分采用 1.4571（316Ti）不銹鋼，外殼防護等級達到 IP67，適用于室內外多種安裝環境。整套設備在出廠前已使用不同密度液體進行校準，用戶可直接投入使用，也可通過 HART 接口或 PACTware 軟件對量程、單位和輸出特性進行再配置。
功能特點
傳感器核心為一枚經特殊幾何設計的彎曲音叉，液體流過叉體時，其固有振動頻率隨密度變化而改變；該頻率通過電磁方式激發并拾取，經變送器轉換為與密度成線性關系的 4–20 mA 信號。內置 Pt100 電阻溫度計實時測量介質溫度，用于溫度補償，使輸出信號不受工況溫度波動影響。TVS 變送器支持 HART 協議，可通過手持器或筆記本電腦遠程讀取密度、溫度、濃度等變量，并支持在線零點與量程調整。傳感器本體無機械活動密封件，長期運行免維護。整體結構緊湊，安裝方向不限，對管道振動不敏感。防爆版本滿足 Ex ia IIC T4 及 Ex d ib IIC T4 要求，可在 Zone 0/1 危險區域使用。
選型指南
用戶首先應確認介質屬性：若介質溫度不超過 +150 °C，腐蝕性較弱，DIMF2.0 標準材質即可適用；若介質含氯離子或其他腐蝕性成分，可要求 Hastelloy、Monel 等材質。流量范圍 1.5–6 l/min、壓力 0–50 bar 的現場可直接選用 DIN/ANSI DN25 過程連接。若流量更大或壓力更高，可考慮 DIMF2.1 型。電氣連接需 24 VDC 供電，輸出 4–20 mA，兩線制，電纜規格推薦雙芯屏蔽。若現場需分體式安裝，可選帶 1.5 m 電纜的 W 型分離變送器；若空間受限，可選 V 型復合結構。防爆需求需在訂貨時明確 Ex ia 或 Ex d 版本。連接螺紋、法蘭標準、插入深度、衛生級拋光等可在選型表中勾選或備注。
技術參數
測量范圍：0–3000 kg/m³
校準范圍：可在 400–2000 kg/m³ 之間指定
準確度：優于 ±0.02 % 校準范圍
重復性：優于 ±0.005 %
溫度補償范圍：-40 … +150 °C
介質溫度：-40 … +150 °C（可選 -40 … +210 °C，需配高溫型）
環境溫度：-40 … +58 °C
過程壓力：0–50 bar（可選更高）
防護等級：IP67
輸出信號：4–20 mA，線性化并溫度補償，HART 協議
供電：14–30 VDC，兩線制
過程連接：D25 型，DN25 PN16 法蘭，或 G1″ 螺紋，可按需提供 Tri-Clamp、SMS、DIN11851 等
接液材質：1.4571（316Ti）不銹鋼，可選 Hastelloy、Monel、鉭
外殼材質：不銹鋼 1.4404（316L）
電氣接口：M20×1.5 電纜引入口，可選 1/2″ NPT
重量：約 2.1 kg（法蘭型）
認證：Ex ia IIC T4 Ga/Gb，Ex d ib IIC T4 Gb，CE，MID，OIML R117，EAC
產品尺寸
傳感器整體長度約 160 mm，其中插入深度 80 mm（可按需定制 100、150 mm）。法蘭外徑 115 mm，厚度 18 mm，符合 EN1092-1 PN16。傳感器外徑 25 mm，音叉部分外徑 19 mm。頂部變送器外殼直徑 60 mm，高度 90 mm，帶 90° 旋轉式 LCD 顯示蓋，便于不同安裝方向讀取。電纜引入口位于變送器側面，距頂部 35 mm，安裝時預留 120 mm 空間以便接線。側面留有接地螺栓 M5，方便靜電或 EMC 接地。
應用領域
DIMF2.0TVS-0-10-D25-N-1 適用于化工、制藥、食品飲料、油氣、造紙及能源行業的過程密度或濃度在線測量。在化工裝置中，可用于反應釜出口密度監測，替代人工取樣；在啤酒與飲料行業，可安裝在 CIP 返回管路，實時顯示 Plato 或 Brix 值，用于糖化或混合過程控制；在油氣田，可測量油水混合物密度，為分離器調節提供數據；在造紙廠，可監控黑液濃度，優化蒸發工段能耗；在能源行業，可用于熱網循環水乙二醇濃度檢測，防止冰點異常。傳感器無機械磨損部件，對含顆?；蚶w維的液體同樣適用，只需確保流速在推薦范圍內以避免沉積或氣泡干擾。
