產品介紹

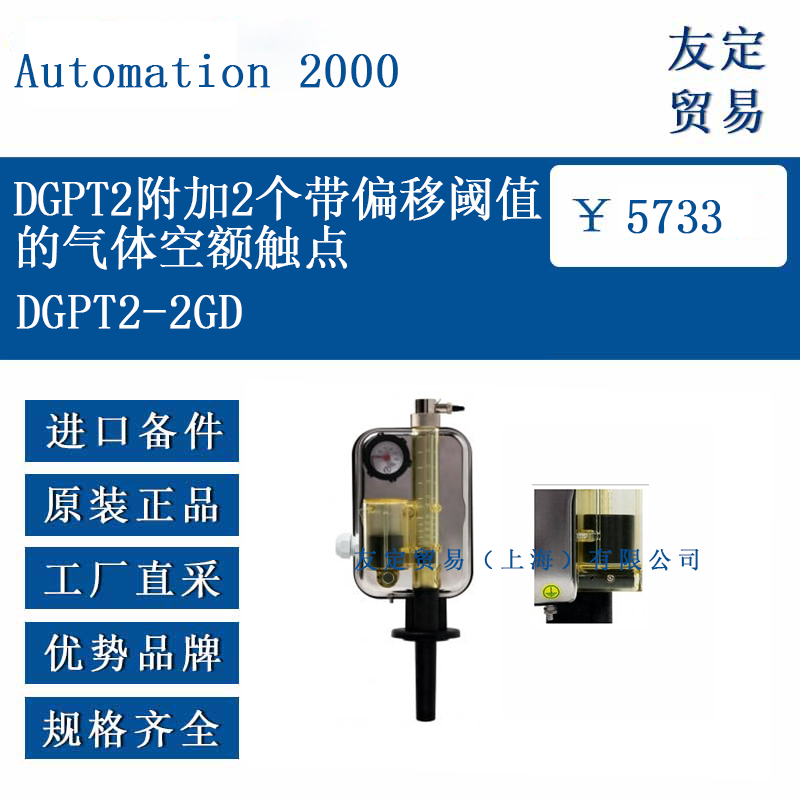

Automation 2000 DGPT2-2GD 是 DGPT2® 系列的非電量保護繼電器變體，核心特征在于配備兩組觸發閾值存在固定偏移量的簧片觸點（約40 cm³）。該設計適用于需分級報警或分步動作策略的油浸式電力變壓器，保留了對氣體累積、突發壓力及溫度的完整監測能力。設備符合 IEC EN 50216-3 標準，主體結構與基礎型號一致（透明腔體 + 金屬外殼），通過雙觸點閾值偏移實現氣體監測信號的階梯式響應。
功能特點
雙氣體觸點分級監測
設備配備兩組簧片觸點，其動作閾值存在預設偏移量（約40 cm³）。當變壓器內部故障氣體體積達到第一設定值（如100 cm³）時，第一組觸點改變狀態；氣體繼續累積至偏移閾值（如140 cm³）時，第二組觸點動作。偏移量固定不可調，符合標準氣體體積范圍（100-200 cm³），測量精度維持±5 cm³。兩組觸點均為轉換型（常開/常閉/公共點），可獨立驅動不同控制邏輯（如預警與跳閘）。
基礎監測功能完整保留
突發壓力監測：金屬波紋管壓力開關（0-500/700 mbar可調），響應時間≤5毫秒。
雙溫度監測：獨立流體膨脹恒溫器（40-140°C可調），帶環境溫度補償。
機械指示：透明腔體可直接觀察氣體體積與浮子位置（氣體體積刻度10-160 cm³）。
結構與操作特性
透明腔體采用抗紫外線 Trogamid® T5004 材料，防護等級 IP56/IK07。
測試便捷：通過外部磁鐵（最小直徑22mm）可手動觸發兩組簧片觸點，驗證回路連通性。
密封與維護：使用 Viton® 密封件；清潔需避開禁用化學品（如丙酮、強酸）。
選型指南
DGPT2-2GD 作為獨立選項（代碼：2GD），適用于以下場景：
分級保護需求：需為氣體監測配置預警（低閾值）與跳閘（高閾值）分步動作的系統。
多級響應策略：需根據氣體積累程度觸發不同應急流程的場合。
避免誤動作：偏移設計降低單一閾值誤觸發導致跳閘的風險。
偏移量固定為約40 cm³，不可現場調整（需特定偏移量應定制）。
基礎功能選擇：若需儲油柜連接，需疊加 IB 選項；腐蝕環境選 X（AISI 316L材質）。
安裝兼容：法蘭尺寸（直徑85mm，螺栓分布圓97mm）與標準型號一致。
技術參數
氣體監測 觸點數量：2組偏移簧片觸點；動作范圍：100-200 cm³；精度：±5 cm³；閾值偏移：約40 cm³。
觸點特性 類型：轉換觸點（1常開+1常閉+公共點/組）；電氣隔離：端子間500VDC耐壓。
分斷能力 250VAC φ0.5 時：0.5A（同標準氣體觸點）。
環境適應性 工作溫度：-40°C至+65°C（環境），≤140°C（介質）；防護等級：IP56/IK07。
合規性 符合 IEC EN 50216-1/3、IEC EN 60529 等標準。
其余參數（壓力/溫度監測范圍、外殼材質等）與標準 DGPT2® 完全一致。
產品尺寸
主體尺寸：高297mm（含法蘭軸），寬148mm（最寬處）。
安裝法蘭：直徑85mm；螺栓孔分布圓直徑97mm（±2mm）；支持3孔（120°）或4孔（90°）安裝。
接線外殼：標配12或18端子（最大導線4mm²），帶M25電纜壓蓋（適配Φ13-18mm電纜）。
空間要求參照技術文件第12頁圖紙，與基礎型號無差異。
應用領域
大型發電機組變壓器：第一觸點觸發通風系統，第二觸點觸發跳閘。
城市供電變壓器：低閾值驅動本地警報，高閾值啟動負荷轉移。
化工企業變壓器：偏移設計避免輕微氣體波動導致停機。
長距離輸電變壓器：分級信號適應不同維護響應時效。

老舊變壓器改造：雙閾值兼容非標準氣體產生速率。

?
