產品介紹

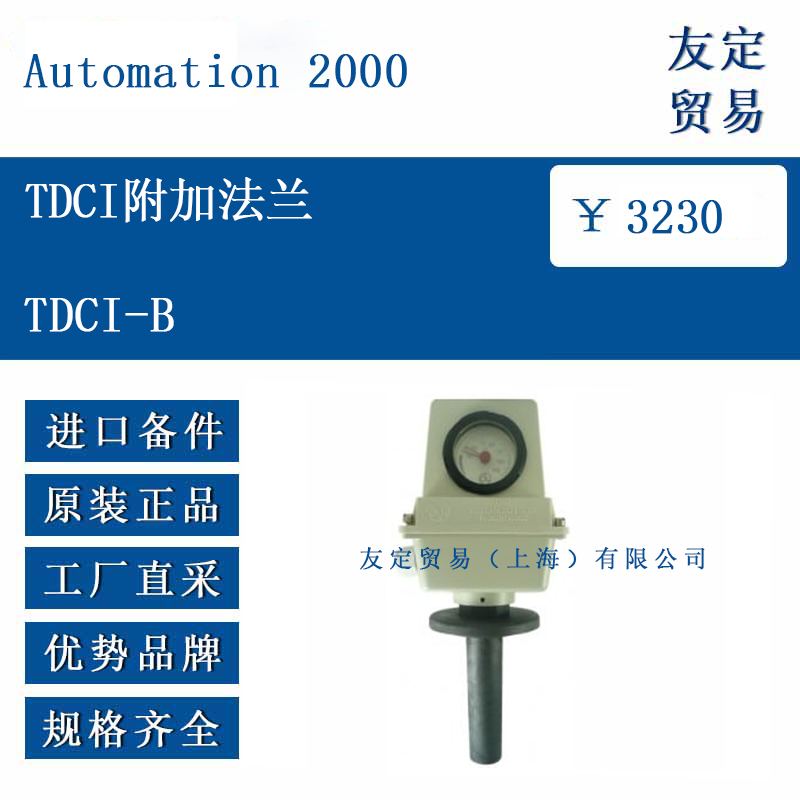

TDCI-B 是法國Automation 2000 針對油浸式變壓器狀態監測需求而開發的附加法蘭組件，可與DGPT2®系列保護繼電器配合使用，也可單獨安裝在變壓器或儲油柜的預留接口上。該組件通過標準化法蘭接口，將機械式繼電器、傳感器或連接管路穩固地固定于設備本體，并提供可靠的密封與走線通道。其結構設計以模塊化思路為核心，用戶可根據現場空間、介質類型及布線方式選擇不同長度與材質的配套零件，實現“按需組合、快速安裝”的目標。
功能特點
TDCI-B 采用AISI 304 不銹鋼整體加工，殼體與密封面一次成型，避免焊接應力導致的形變；配合Viton®平面墊片，可在–40 °C 至 +140 °C 的介質溫度范圍內保持彈性密封。法蘭外徑85 mm，中心定位圓直徑97 mm（±2 mm），與DGPT2®、DGPT2-IB 及其它同規格接口兼容。法蘭底部預留60 mm 溫度計套管，可直接插入Pt100 或流體膨脹式溫度計，也可換裝盲塞以封閉孔道。頂部設有M25×1.5 電纜壓蓋，內部端子排間距6 mm，單端子可接4 mm² 導線；端子與殼體之間絕緣電阻大于20 MΩ（500 VDC），耐壓2 000 VAC/1 min。TDCI-B 的固定方式沿用三點或四點鉤形螺栓結構，配合30 Nm 擰緊力矩即可實現均勻壓緊，拆裝時無需特殊工具。整體防護等級IP56，IK07 抗沖擊能力，適用于戶外或船舶甲板等場合。
選型指南
用戶在選擇TDCI-B 時需確認以下要素：
變壓器或儲油柜接口尺寸是否為60 mm 通孔；若孔徑不符，需額外訂購變徑法蘭。
介質溫度是否長期超過140 °C，如超過，應選用HT 高溫版本（可耐受170 °C）。
是否需要集成溫度測量：若已另配溫度計，可取消套管；若需Pt100，應注明三線或四線制連接方式。
電纜進出方向：標準壓蓋位于頂部，若安裝空間受限，可旋轉殼體90° 或180°，但需重新調整內部走線。
環境腐蝕等級：常規環境使用AISI 304 材質即可；若處于海洋大氣或化學工業區，可選AISI 316L 版本，并搭配鍍鎳黃銅排水閥或316L 波紋軟管。
技術參數
材質：殼體/法蘭 AISI 304（可選AISI 316L）；密封墊片 Viton®；螺栓及固定鉤 鋼或不銹鋼
密封面粗糙度：Ra 3.2 μm
額定壓力：0.5 bar（相對），短時承壓1 bar
介質溫度范圍：–40 °C … +140 °C（HT 版本–40 °C … +170 °C）
環境溫度范圍：–40 °C … +65 °C
防護等級：IP56 / IK07
絕緣電阻：≥20 MΩ（500 VDC）
耐壓：2 000 VAC / 1 min
端子排：12 或18 位，間距6 mm，適用導線1.5 mm² … 4 mm²
電纜壓蓋：M25×1.5，夾緊范圍Ø13 … 18 mm，可選船用鎧裝型
接口螺紋：法蘭底部 G1/2″ 內螺紋，供溫度計或盲塞使用
固定螺栓分布圓：Ø97 mm（±2 mm），3×120° 或4×90°
緊固力矩：≤30 Nm
重量：約0.7 kg（不含附加配件）
產品尺寸
法蘭外徑85 mm，厚度12 mm；殼體高度（不含壓蓋）52 mm；溫度計套管長度104 mm，外徑自上而下由27 mm 過渡至24 mm；整體最大外徑93 mm。安裝時需在變壓器蓋上方預留至少148 mm 的垂直空間，以便拆裝電纜壓蓋；水平方向需保證95 mm 的扳手回轉半徑。若配套DGPT2® 本體，二者總高度約225 mm；若再連接儲油柜波紋軟管，需額外增加軟管彎曲半徑（≥70 mm）。用戶在現場布置管路時，應避開散熱器、閥門手柄等突出部件，確保日常巡視與維護通道暢通。
應用領域
TDCI-B 主要服務于額定電壓≤72.5 kV、容量幾百kVA 至數百MVA 的油浸式電力變壓器、電爐變壓器及整流變壓器。典型場景包括：
變電站新建或改造項目，需在原有油箱蓋上增加氣體繼電器或溫度探頭；
工業廠礦自備電廠，需將舊式油位計替換為DGPT2® 綜合保護單元；
船舶或海上平臺，要求附加法蘭具備抗鹽霧能力并滿足船級社規范；
風電、光伏升壓站，設備分散、巡檢周期長，TDCI-B 的IP56 防護可減少雨水侵入風險；
老舊變壓器局部改造，利用TDCI-B 的快速接口，無需放油即可在運行間隙完成安裝。
