產品介紹

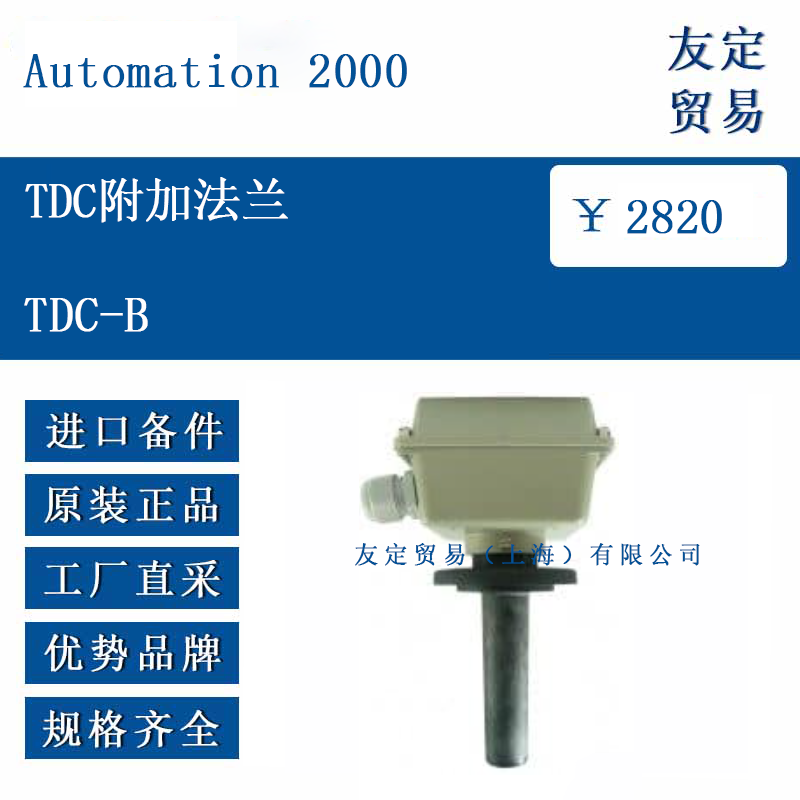

TDC-B是Automation 2000為TDC溫度報警跳閘保護裝置設計的一只過渡法蘭，用于在變壓器箱體或儲油柜的現有開口與TDC本體之間建立密封、穩固且可拆裝的連接。法蘭主體采用AISI 304或AISI 316L不銹鋼整體車削，表面經機械拋光，中心預留M60×2螺紋孔，與TDC溫度計套管的螺紋規格完全一致。法蘭外緣布置3孔或4孔安裝孔位，可直接與變壓器箱蓋或儲油柜的法蘭接口對接，避免現場二次開孔，縮短安裝時間。

功能特點
TDC-B法蘭的密封面內嵌Viton氟橡膠平墊圈，厚度2 mm，壓縮后可在-40 °C至+140 °C范圍內保持回彈，隔絕油液滲漏。法蘭背部設有定位凸臺，與TDC底座限位槽配合，防止運行過程中因振動或熱脹冷縮導致螺紋松動。法蘭表面預留鉛封孔，便于調試完成后鉛封設定點，防止非授權調整。邊緣采用圓弧倒角，減少搬運及安裝時的劃傷風險。

選型指南
訂購時需確認接口尺寸、材料等級及墊圈規格。標準接口為DN50 PN10法蘭，螺栓圓直徑85 mm，孔徑7 mm，厚度12 mm；若現場為DN65、DN80或M60×2螺紋孔，可定制轉接板。海洋或化工環境建議選用316L材質并配氟橡膠墊圈；低溫環境可改用硅橡膠墊圈。若與DGPT2共用安裝孔，需確認法蘭厚度不超過20 mm，避免干涉。制造方提供整包供貨，含螺栓、墊片、安裝說明及扭矩提示標簽。

技術參數
法蘭材質：AISI 304或AISI 316L
表面處理：機械拋光Ra≤0.8 μm
密封墊圈：Viton氟橡膠，硬度Shore A 75
法蘭標準：DN50 PN10、DN65、DN80可選
螺栓孔數：3孔120°或4孔90°
螺栓孔徑：7 mm
定位凸臺高度：2 mm，外徑42 mm
厚度：12 mm
工作壓力：≤1 bar表壓
溫度范圍：-40 °C至+140 °C
絕緣電阻：≥100 MΩ（500 V DC，法蘭與TDC本體間）
重量：約0.18 kg

產品尺寸
TDC-B法蘭外徑85 mm，中心通孔Φ27 mm，厚度12 mm。螺栓孔分布圓直徑65 mm，孔徑7 mm，便于使用標準M6螺栓。法蘭上表面設有2 mm高定位凸臺，外徑42 mm，與TDC底座限位槽配合。整體高度12 mm，與TDC組合后總安裝高度不超過125 mm，適合緊湊柜體。

應用領域
TDC-B附加法蘭適用于6 kV及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器，以及海上風電升壓站、光伏電站匯流站、軌道交通牽引變電站、船舶配電系統等。通過該法蘭，用戶可在不修改原有結構的情況下快速集成TDC溫度報警跳閘保護裝置，滿足運維規范。
