產品介紹

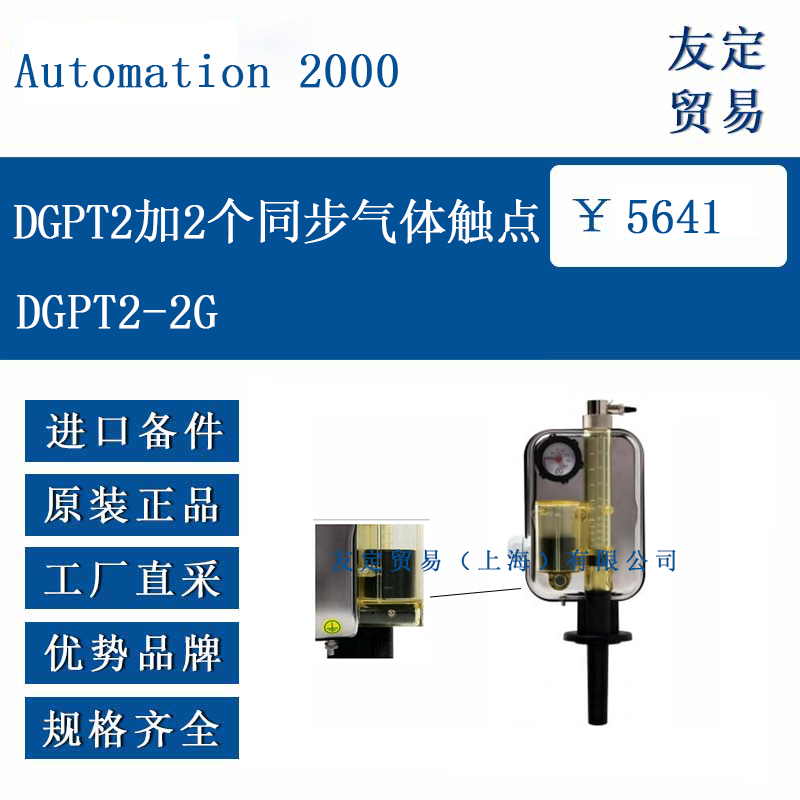

Automation 2000 DGPT2-2G 是 DGPT2® 系列的非電量保護繼電器變體，核心特征是在標準氣體監測功能基礎上增加第二組同步動作的簧片觸點。該設計適用于需信號冗余或獨立報警/跳閘路徑的油浸式電力變壓器，保留了對氣體累積、突發壓力及溫度的完整監測能力。設備符合 IEC EN 50216-3 標準，主體結構與基礎型號一致（透明腔體 + 金屬外殼），通過雙觸點配置提升氣體監測信號的可靠性。
功能特點
雙氣體觸點同步監測
設備配備兩組完全同步的簧片觸點，當變壓器內部故障氣體體積達到設定范圍（100-200 cm³）時，兩組觸點同時改變狀態。觸點動作閾值相同，誤差范圍維持標準精度（±5 cm³），確保信號一致性。兩組觸點均為轉換型（常開/常閉/公共點），可獨立接入不同控制回路（如報警系統與跳閘系統）。
基礎監測功能完整保留
除氣體監測外，設備集成以下功能：
突發壓力監測：金屬波紋管壓力開關（0-500/700 mbar可調），響應時間≤5毫秒。
雙溫度監測：獨立流體膨脹恒溫器（40-140°C可調），帶環境溫度補償。
機械指示：透明腔體可直接觀察氣體體積與浮子位置（氣體體積刻度10-160 cm³）。
結構與操作特性
透明腔體采用抗紫外線 Trogamid® T5004 材料，防護等級 IP56/IK07。
測試便捷：通過外部磁鐵（最小直徑22mm）可手動觸發兩組簧片觸點，驗證回路連通性。
密封與維護：使用 Viton® 密封件；清潔需避開禁用化學品（如丙酮、強酸）。
選型指南
DGPT2-2G 作為獨立選項（代碼：2G），適用于以下場景：
信號冗余需求：需為氣體監測配置獨立備份信號路徑的系統。
多系統接入：需將氣體信號同時輸送至就地報警與遠程監控系統。
高可靠性場景：如發電廠主變壓器、關鍵變電站設備。
基礎功能選擇：若需儲油柜連接，需疊加 IB 選項；腐蝕環境選 X（AISI 316L材質）。
觸點邏輯：同步觸點無法分設不同閾值（需偏移閾值應選 2GD 型號）。
安裝兼容：法蘭尺寸（直徑85mm，螺栓分布圓97mm）與標準型號一致。
技術參數
氣體監測 觸點數量：2組同步簧片觸點；動作范圍：100-200 cm³；精度：±5 cm³。
觸點特性 類型：轉換觸點（1常開+1常閉+公共點/組）；電氣隔離：端子間500VDC耐壓。
分?jǐn)嗄芰?250VAC φ0.5 時：0.5A（同標準氣體觸點）。
環境適應性 工作溫度：-40°C至+65°C（環境），≤140°C（介質）；防護等級：IP56/IK07。
合規性 符合 IEC EN 50216-1/3、IEC EN 60529 等標準。
其余參數（壓力/溫度監測范圍、外殼材質等）與標準 DGPT2® 完全一致。
產品尺寸
主體尺寸：高297mm（含法蘭軸），寬148mm（最寬處）。
安裝法蘭：直徑85mm；螺栓孔分布圓直徑97mm（±2mm）；支持3孔（120°）或4孔（90°）安裝。
接線外殼：標配12或18端子（最大導線4mm²），帶M25電纜壓蓋（適配Φ13-18mm電纜）。
空間要求參照技術文件第12頁圖紙，與基礎型號無差異。
應用領域

輸配電主變壓器：雙觸點分接跳閘與監控系統，避免單點失效。
煉鋼廠/化工廠變壓器：冗余信號確保故障氣體及時告警，減少意外停機。
偏遠地區無人值守站：雙信號路徑提升遠程診斷可信度。

高干擾環境：同步觸點設計降低誤信號風險。

?
