產品介紹

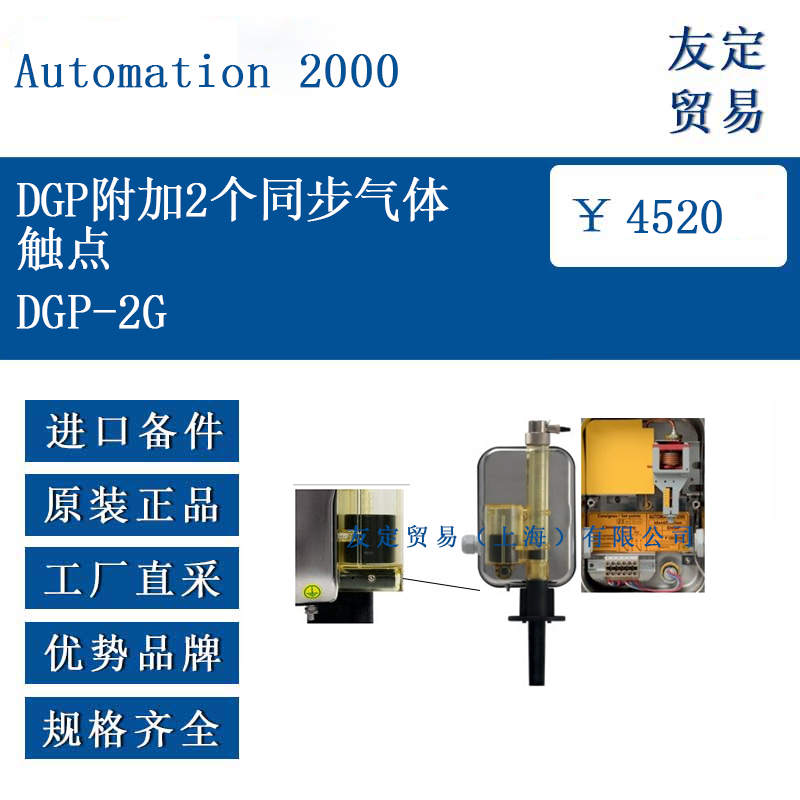

DGP-2G是為Automation 2000 DGP非電量保護裝置設計的擴展模塊，在標準單氣體觸點基礎上增加第二組同步簧片觸點。該組件直接集成于DGP設備內部，不改變原有結構，用于實現冗余氣體監測功能。當變壓器內部氣體體積達到設定閾值（100-200 cm³）時，兩組觸點同步切換狀態，提供雙重信號輸出。
功能特點
同步觸發機制：
兩組簧片觸點采用并聯設計，觸發閾值完全一致（精度±5 cm³）。當氣體積累量達到預設值（如140 cm³）時，兩組觸點同時動作，輸出同步信號。
冗余可靠性：
雙觸點設計為氣體監測提供備份通道，單一觸點故障不影響整體監測功能，適用于需高可靠性的場景。
無縫集成：
直接安裝于DGP設備內部，無需額外空間或外部接線改造，保持原設備IP56防護等級與環境適應性（-40℃至+65℃）。
選型指南
基礎要求：僅適用于已配置DGP主體設備的系統。
適用場景選擇：
DGP-2G：需完全同步的雙信號輸出。
DGP-2GD（偏移觸點）：需階梯式預警（如一級預警+二級跳閘），閾值差約40 cm³。
兼容性：支持所有DGP標準型號及高溫選項（HT）。
技術參數
觸點類型 轉換觸點（常開+常閉+公共點）
觸發范圍 100-200 cm³（符合IEC EN 50216-3）
觸發精度 ±5 cm³
電氣負載 250V AC / 0.5A（阻性，功率因數φ0.5）
絕緣強度 端子-地間2,000V AC/1分鐘
工作溫度 -40℃至+65℃（與DGP主體一致）
產品尺寸
模塊尺寸：作為內部組件，不改變DGP主體外形尺寸（主體：297 mm × 148 mm × 93 mm）。
安裝接口：通過端子塊與原設備電路連接，接線支持4 mm²線纜（端子間距6 mm）。
應用領域
關鍵電力設施：
發電廠、變電站的主變壓器，需冗余氣體監測以防止誤報或漏報。
連續生產環境：
化工、冶金行業的電力設備，因停機成本高，需雙觸點保障系統可靠性。
遠程無人站點：

風電、光伏電站的配電變壓器，依賴雙重信號實現遠程故障診斷。

?
