產品介紹

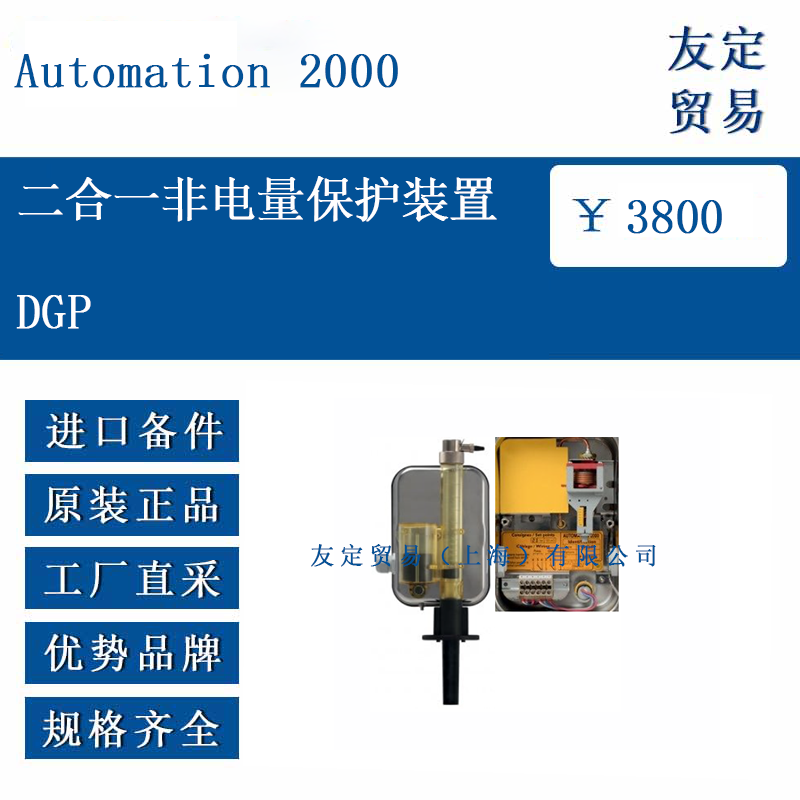

DGP二合一非電量保護裝置是專為變壓器設計的監測設備，集成氣體體積監測和溫度/壓力保護功能。其核心作用是檢測變壓器內部異常（如局部放電、過熱或壓力突變），并通過電氣觸點輸出信號。裝置主體包含透明塑料殼體（Trogamid® T5004材質）和金屬外殼（AISI 304不銹鋼），適用于戶內外環境。
功能特點
雙保護機制：
氣體監測：通過簧片觸點實時檢測變壓器內部氣體體積（范圍10-160 cm³），精度±5 cm³。當氣體積累達到閾值時，觸點切換狀態。
溫度與壓力保護：獨立恒溫器（設定范圍40-140℃）和壓力開關（設定范圍0-700 mbar）分別監測介質狀態，異常時觸發觸點動作。
模塊化設計：
支持?jǐn)U展選項，如雙簧片觸點（2G/2GD）或雙壓力觸點（2P/2PD），滿足不同預警層級需求。
環境適應性：
塑料殼體經防紫外線處理，防護等級IP56；工作溫度覆蓋-40℃至+65℃，介質溫度耐受≤140℃（高溫選項HT可支持170℃）。
選型指南
基礎型號DGP：標配單簧片觸點、單壓力開關、雙恒溫器。
氣體監測強化：
2G：雙同步簧片觸點（相同觸發閾值）。
2GD：雙偏移簧片觸點（閾值差約40 cm³）。
壓力監測強化：
2P：雙同步壓力觸點。
2PD：雙偏移壓力觸點（偏移量≤60 mbar）。
特殊環境選項：
X：AISI 316L不銹鋼外殼（耐腐蝕）。
IB：配備3/8英寸接口，支持儲油柜連接。
技術參數
功能 參數
氣體監測 量程：10-160 cm³；精度：±5 cm³；觸點類型：轉換觸點
壓力保護 量程：0-700 mbar；精度：±5 mbar；響應時間：≤5 ms
溫度保護 量程：40-140℃；設定精度：±2.5℃；測量精度：±1.5℃（90℃時）
電氣特性 觸點分?jǐn)嗄芰Γ?50VAC/0.5A（阻性負載）；絕緣電阻：500VDC/20MΩ
防護等級 IP56（殼體）；IK07（抗沖擊）
工作環境 環境溫度：-40℃~+65℃；介質溫度：≤140℃（標準）
產品尺寸
主體尺寸：高度297 mm，寬度148 mm，厚度93 mm。
安裝法蘭：
開孔直徑：60 mm（需預裝）。
螺栓分布圓直徑：97 mm（±2 mm），支持3×120°或4×90°固定鉤安裝。
接線空間：
端子塊支持4 mm²線纜，配備M25電纜密封套（兼容直徑13-18 mm電纜）。
應用領域
電力變壓器：
監測油浸式變壓器的氣體積累（局部放電）、溫度異常或壓力突升，預防內部故障。
工業配電系統：
用于中高壓開關柜、電抗器等設備的非電量保護。
能源基礎設施：

變電站、發電廠中需長期穩定運行的電力設備。

?
