產品介紹

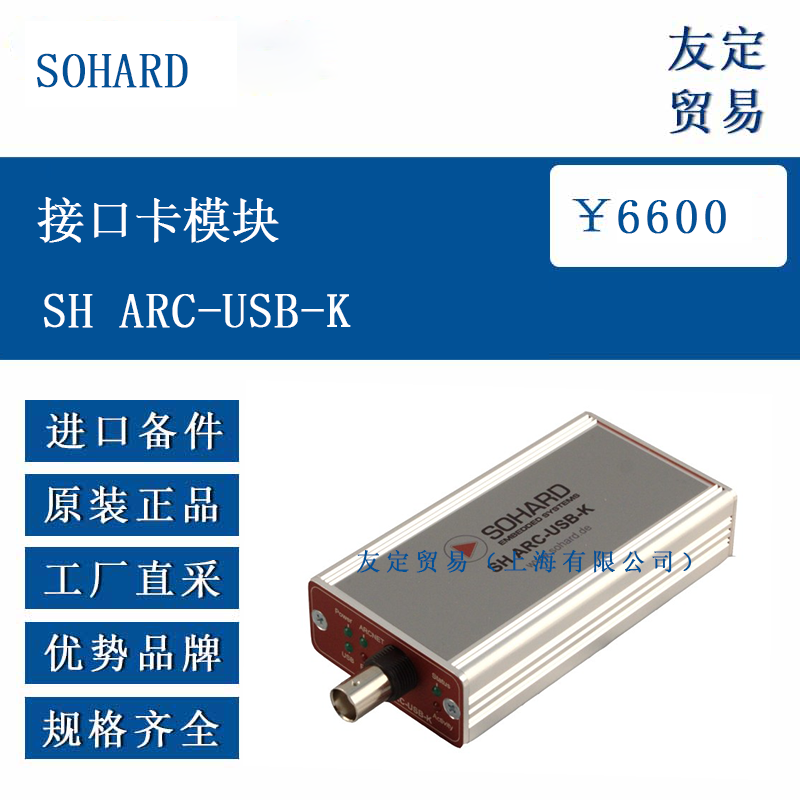

SH ARC-USB-K 是一款 USB ARCNET 適配器，專為工業環境設計，屬于 SH ARC-USB 家族的一部分。其采用基于 FPGA 的 ARCNET IP 核 SH IP-CORE-ARCCTRL，完全兼容 ARCNET 標準，同時符合 USB 2.0 標準。該模塊配備堅固的金屬外殼，有緊湊外殼或薄型插件板兩種形式，可適配不同的安裝空間需求。作為 ARCNET 網絡適配器，它能與其他 SOHARD ARCNET 網絡適配器配合使用，在使用 SOHARD RAW ARCNET 接口及相應驅動的情況下，可直接替代原有適配器，無需更改應用程序。
功能特點
SH ARC-USB-K 具備高速 USB 接口，能實現高效的數據傳輸。其 ARCNET 控制器由基于 FPGA 的 IP 核 SH IP-CORE-ARCCTRL 實現，可編程邏輯允許添加特定功能，適應不同的使用需求。模塊配備多種診斷 LED，包括電源 LED、USB LED、ARCNET LED、復位 LED、活動 LED 和狀態 LED，分別用于指示電源啟動、USB 連接、IP 核激活、設備復位及重新配置、ARCNET 網絡活動和主機對 ARCNET 控制器的訪問狀態，便于實時監測設備運行情況。此外，該模塊與同系列產品一樣，支持多種 ARCNET 接口，能適應不同的網絡連接需求。
選型指南
選型時需考慮應用的工業環境及網絡需求。該模塊適用于需要連接 ARCNET 網絡的場景，需確認網絡所采用的信號方式（如正弦雙脈沖等）及電纜類型（如同軸電纜 RG-62），SH ARC-USB-K 對應的信號方式為正弦雙脈沖，電纜類型為同軸電纜 RG-62，需與實際網絡配置匹配。
技術參數
SH ARC-USB-K 的主要技術參數如下：兼容性方面，符合 ANSI/ATA 878.1、USB 2.0 及工業環境 CE 標準；電源需求為通過 USB 提供 5V 電壓，最大功耗 2.5W；工作溫度范圍為 0°C 至 + 55°C，存儲溫度范圍為 - 20°C 至 + 85°C；尺寸（寬 / 高 / 深）為 104/24/55mm（不含連接器）；重量方面，含包裝最大 500g；比特率為 2.5 Mbit/s。
產品尺寸
SH ARC-USB-K 的尺寸參數為寬 104mm、高 24mm、深 55mm（不含連接器），這種緊湊的尺寸設計使其能適應空間有限的安裝環境，尤其是在標準及薄型 PC 上作為插件板使用時，能有效節省空間。
應用領域

SH ARC-USB-K 作為 USB ARCNET 適配器，主要應用于工業環境中，用于連接 ARCNET 網絡。它可與采用正弦雙脈沖信號方式、通過同軸電纜 RG-62 連接的 ARCNET 網絡配合使用，適用于工業自動化生產線、工業控制設備等場景中的網絡數據傳輸。在需要替換原有 SOHARD ARCNET 網絡適配器的場景中，該模塊可直接替代，無需更改應用程序，能減少更換過程中的調試工作，保障工業系統的穩定運行。

?
