產品介紹

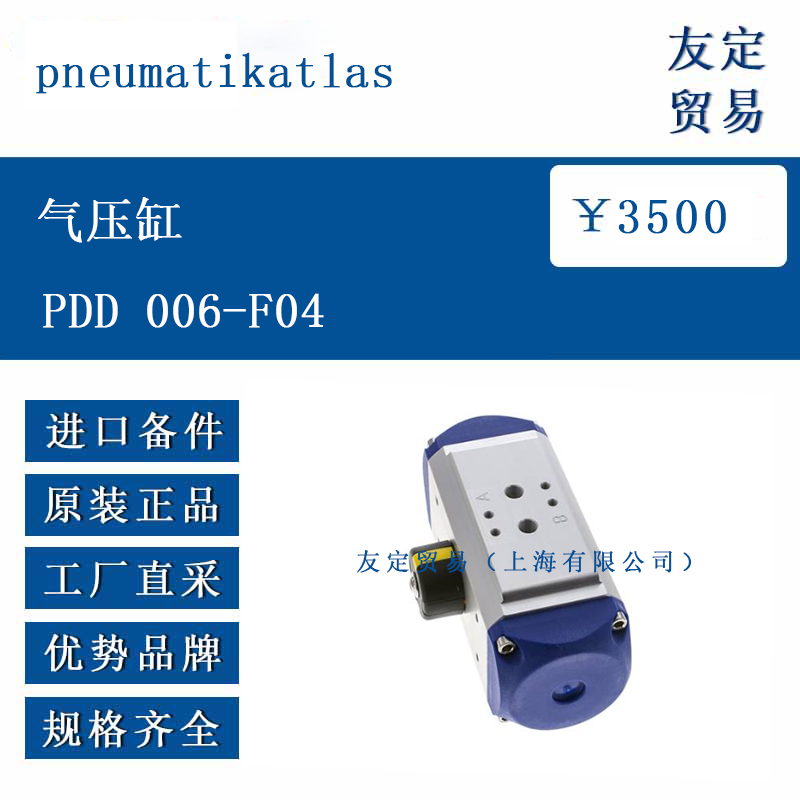

PDD 006-F04 是一款氣動擺動驅動器，專為球閥等閥門的自動化控制設計，通過氣壓驅動實現 90° 旋轉運動。其工作原理基于齒條 - 齒輪結構，壓縮空氣（標準為壓縮空氣）作用于活塞，通過齒條將直線運動轉化為齒輪軸的旋轉運動，從而驅動閥門開關。
該驅動器外殼采用陽極氧化鋁合金，齒條和活塞為鋁合金材質，端蓋為乙酰樹脂，密封件為 NBR 材質，整體結構適應工業環境需求。作為雙作用型號，其兩個方向的運動均由氣壓驅動，無復位彈簧，適用于需要雙向穩定驅動力的場景。
功能特點
PDD 006-F04 的核心功能是通過氣壓實現 90° 精準旋轉，驅動閥門等設備完成開關動作。齒條 - 齒輪傳動結構確保了動力傳遞的穩定性，輸出扭矩隨氣壓變化可實現不同范圍的調節，滿足不同負載需求。
外殼材質及密封設計使其具備一定的耐環境性能，適配常規工業場合的粉塵、濕度條件。安裝法蘭符合 ISO 5211 標準，驅動接口符合 DIN 3337 標準，便于與各類閥門及管路系統對接。此外，該驅動器支持 ATEX 合規版本（適用于特定溫度范圍），可適配有防爆需求的場景。
選型指南
選型時需考慮以下因素：首先，根據閥門所需扭矩選擇規格，PDD 006-F04 的扭矩范圍需與應用負載匹配，可參考不同氣壓下的扭矩參數（如 2 bar 時 12 Nm，10 bar 時 62 Nm）。其次，安裝尺寸需與閥門適配，F(xiàn)04 對應的法蘭尺寸（A=42 mm，B=M5，C=11 mm）需與閥門接口匹配。
驅動方式方面，雙作用（PDD）適用于需要雙向主動驅動的場景，若需彈簧復位功能可選擇單作用（PDE）型號。此外，需確認工作環境是否有防爆需求，選擇對應 ATEX 合規版本，并確保工作氣壓在適配范圍內（通常 2-10 bar）。
技術參數
驅動方式：雙作用（氣壓驅動雙向運動）；
額定旋轉角度：90°；
扭矩范圍：12 Nm（2 bar）至 62 Nm（10 bar）；
工作氣壓：2-10 bar；
材質：外殼為陽極氧化鋁合金，齒條和活塞為鋁合金，端蓋為乙酰樹脂，密封件為 NBR；
安裝法蘭：符合 ISO 5211 標準（F04 規格）；
驅動接口：符合 DIN 3337 標準；
氣壓接口：G1/8"；
ATEX 合規：2GD c85°C（適用于特定防爆場景）。
產品尺寸
該氣壓缸的主要尺寸參數為：長度 165 mm，寬度 66 mm，高度 89.9 mm，安裝孔相關尺寸適配 F04 法蘭規格（A=42 mm，B=M5，C=11 mm），氣壓接口為 G1/8"，整體結構緊湊，適合安裝空間有限的場景。
應用領域
流體處理系統：用于控制液體、氣體等介質的輸送通斷；
化工生產：適配管路系統中閥門的自動化操作，提升流程效率；
水處理設備：控制水處理過程中各類閥門的開關，實現自動化調控；

一般工業自動化：作為旋轉驅動部件，用于需要 90° 旋轉動作的機械結構，如自動化生產線中的物料切換裝置。
