產品介紹

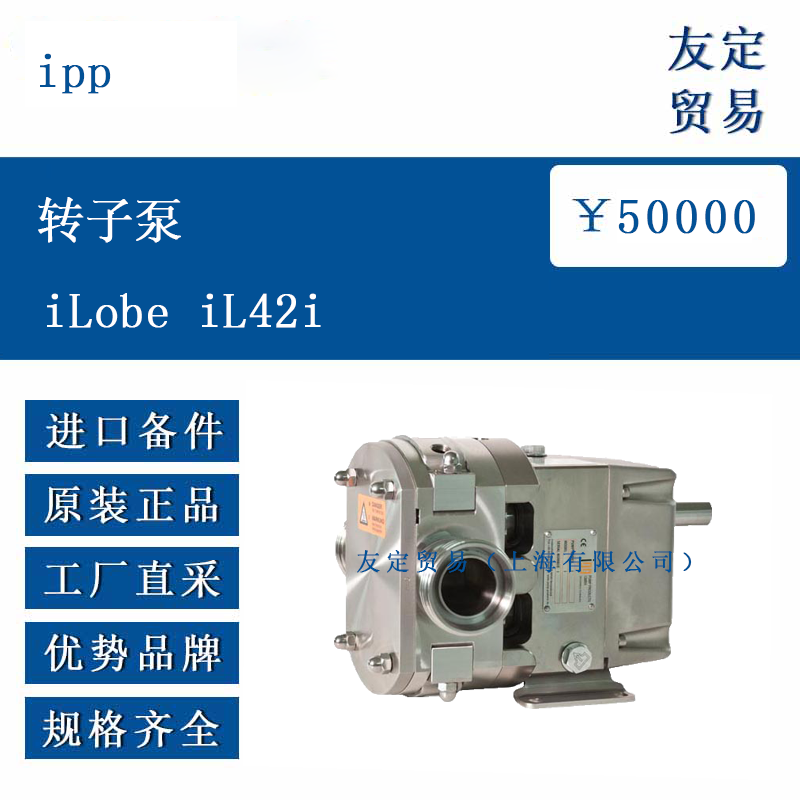

iLobe iL42i 是一款旋轉凸輪泵，作為容積式泵的一種，其工作原理基于兩個轉子在泵殼內的反向旋轉。轉子固定在軸上，通過軸承箱支撐，由主動軸通過同步齒輪帶動從動軸同步運轉，轉子在泵殼內無接觸運行。當轉子轉動時，轉子與泵殼之間形成的腔室從入口端移動至出口端，在入口處利用大氣壓將液體吸入，隨后輸送至出口并排出。該泵的設計適用于工業場景中輸送符合其構造材料要求的液體，安裝、運行及維護需嚴格遵循操作手冊中的技術規范，以確保其穩定工作。
功能特點
iLobe iL42i 旋轉凸輪泵具備容積式泵的典型特性，通過轉子的機械運動實現液體的輸送，輸送過程中液體在腔室內形成密封，減少泄漏。其軸封選項多樣，包括單機械密封、帶沖洗或 quenching 的雙機械密封（可帶壓或無壓）以及唇形密封等，可根據不同工況需求選擇。泵體配備壓力釋放閥，當泵內壓力達到設定值時，閥門開啟使液體在入口與出口間形成短路，避免過壓對泵及系統造成損害。此外，該泵可適配加熱套，用于輸送需維持特定溫度的液體，且在停機時可通過相應操作避免泵體干運行（需配備沖洗軸封）。
選型指南
選型時需考慮輸送液體的性質，包括化學特性、腐蝕性、粘度等，確保液體與泵體材料兼容。需明確工況下的壓力和溫度范圍，該泵的使用需在允許的壓力、轉速及溫度范圍內進行，避免超出限定值導致?lián)p壞。同時，需根據系統需求選擇合適的軸封類型、連接方式（如水平或垂直安裝的接口）以及是否需要加熱或冷卻功能。若應用場景與原設計參數存在差異，建議聯系制造商進行確認，以保證選型的適用性。
技術參數
iLobe iL42i 的排量為 0.03 L/rev，最大壓差為 8 bar，最大轉速為 1200 min?¹，重量為 12 kg。齒輪箱推薦使用的油品包括 Shell Cassida Fluid HF 68、PETRO-CANADA Purity FG AW Hydraulic 68 等，粘度需根據環境溫度選擇，-18°C 至 30°C 時推薦 VG 68，30°C 至 150°C 時推薦 VG 220。油容量方面，水平安裝時為 0.2 升，垂直安裝時為 0.25 升。軸承預緊力對應的摩擦扭矩為 1.4–1.6 Nm，轉子擰緊扭矩為 25 Nm。
產品尺寸
在水平執行方式下，iL42i 的接口尺寸 A 為 DN 25，尺寸 B 為 157 mm，C 為 134 mm，D 為 105 mm，E 為 105 mm，F(xiàn) 為 125 mm，G 為 49.5 mm，H 為 58.5 mm，I 為 37 mm，J 為 80 mm，K 為 29 mm，L 為 210 mm，M 為 65 mm，N 為 59.5 mm，O 為 9 mm，P 為 14 mm，Q 為 9 mm，R 為 5 mm。具體安裝尺寸可參考操作手冊中的詳細圖紙及參數表，確保安裝空間及管道連接適配。
應用領域

iLobe iL42i 旋轉凸輪泵適用于工業工廠中需要輸送各類符合其材料要求的液體的場景，可根據液體特性及工況需求，應用于食品、化工、制藥等行業中對液體輸送有穩定、可靠要求的環節。其多樣化的軸封和加熱選項使其能夠適應不同的介質條件，為工業生產中的液體輸送提供支持。

?
