產品介紹

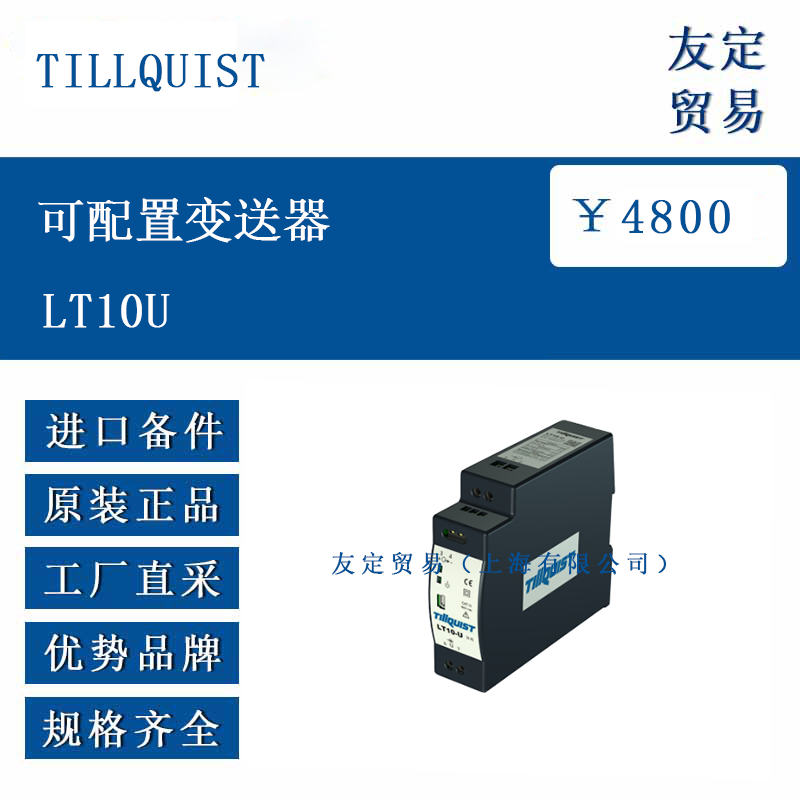

TILLQUIST LT10U 是一款導軌安裝的全可編程單輸出變送器，適用于 50、60 或 16? Hz 額定頻率，支持寬范圍的交直流輔助電源。它能夠測量電壓（線對線或線對中性線）或頻率，測量結果通過 1 個模擬輸出（0-20mA，可在范圍內設置）傳輸至控制系統。設備可通過 USB 接口及 ConfigLQT 軟件進行編程配置，靈活調整測量范圍等參數，適配不同的電力系統和測量場景，為電力監測和自動化控制提供準確的測量數據。
功能特點
TILLQUIST LT10U 具備較高的測量精度，在參考溫度 23°C 時精度為 0.2 級（若輸出設置為 ±1mA 則為 0.5 級），頻率測量精度 <±20mHz，確保測量結果的可靠性。電源、輸入和輸出部分采用 galvanic 隔離設計，有效提升了抗干擾能力和使用安全性。設備支持寬范圍的電壓輸入，不同型號可覆蓋 0.04-600V TRMS 的測量范圍，并具備一定的過載能力（1.5 倍額定電壓可連續運行，2 倍額定電壓可運行 10s），適應復雜的電網環境。通過 ConfigLQT 軟件可配置最多 5 個特征點，靈活調整輸出信號與輸入量的對應關系，且響應時間 <100ms，能快速反饋測量結果。
選型指南
選型時需首先明確測量需求，若需測量電壓范圍 0-500V，可選擇 LT10U-110000 等型號；若測量范圍為 0-150V，則可選擇 LT10U-110050 等型號。其次，需根據系統頻率選擇適配型號，50/60Hz 或 16? Hz 對應不同的后綴編碼。同時，需考慮輔助電源范圍（24-230VDC/90-230VAC±10%）是否與現有系統匹配，并確認模擬輸出（0-20mA）能否滿足控制系統的信號接收要求。此外，安裝環境的溫度（運行溫度 -10…+55°C）和濕度（95% 無凝結）也需納入考量，確保設備正常運行。
技術參數
TILLQUIST LT10U 可配置變送器的主要技術參數如下：輸入電壓方面，不同型號測量范圍不同，如 LT10U-11000x 為 0.15-600V TRMS，LT10U-11005x 為 0.04-160V TRMS；頻率測量范圍 1-350Hz（16? Hz 型號為 10…15…18…120Hz）。輔助電源為 24-230VDC/90-230VAC±10%，最大功耗 6VA。輸出為 1 個模擬輸出，可編程范圍 0-20mA，電流輸出最大負載 750Ω（15V）。設備尺寸為 35×109×126mm，重量 330g，防護等級符合相關標準，安裝方式為導軌安裝。絕緣測試電壓為測量輸入 5.6kV AC 50Hz 1min，輔助電源 3.7kV AC 50Hz 1min。
產品尺寸
TILLQUIST LT10U 可配置變送器采用緊湊型設計，寬度為 35mm，高度為 109mm，深度為 126mm，適合導軌安裝，能在有限的空間內靈活布置。連接端子方面，輸入及輔助電源端子適配 6mm² 導線，扭矩 0.8Nm；輸出端子適配 2.5mm² 導線，扭矩 0.5Nm，便于接線操作并確保連接穩固。
應用領域

TILLQUIST LT10U 可配置變送器廣泛應用于電力系統監測、工業自動化控制等領域。在變電站及配電系統中，可用于實時監測線路電壓和頻率，為電網穩定運行提供數據支持；在工業生產線上，能對設備的供電電壓及頻率進行測量，保障設備正常運行；在能源管理系統中，可作為電壓和頻率采集單元，助力能耗分析和優化。此外，其寬范圍的測量能力和靈活的配置功能，也使其適用于建筑電力監控、軌道交通供電監測等場景。

?
