產品介紹

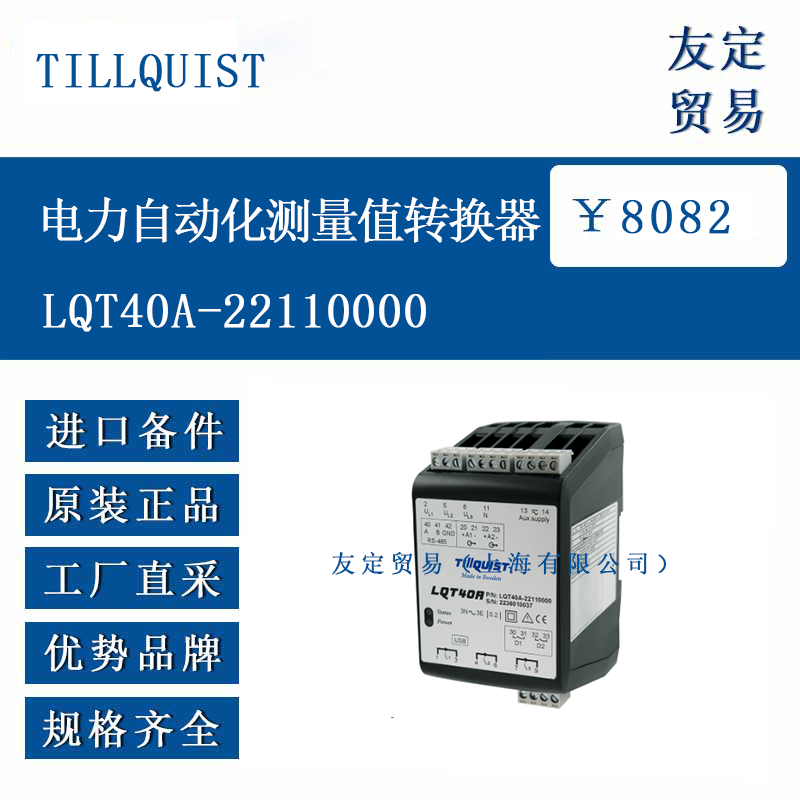

TILLQUIST LQT40A-22110000 是一款導軌安裝的全可編程電力自動化測量值轉換器，適用于 50/60Hz 頻率的三相系統。它能測量有功功率、無功功率、功率因數、電壓、電流等多種電氣量，并將測量結果通過 2 個模擬輸出（±20mA）和 2 個數字輸出（能量脈沖）傳輸至控制系統。設備支持通過 USB 接口及 ConfigLQT 軟件進行編程配置，適配不同的系統連接方式（如三相三線、三相四線等），滿足多樣化的測量需求。
功能特點
該轉換器具備高精度測量能力，在參考溫度 23°C 時精度為 0.2 級，確保測量數據的可靠性。其電源、輸入和輸出部分采用 galvanic 隔離設計，提升了抗干擾能力和使用安全性。設備支持寬范圍的電壓和電流輸入，電壓測量范圍 1-520V TRMS（線對線），電流測量范圍 5mA-10A TRMS，且具備過載能力（電壓 1.5 倍額定值持續運行，電流 2 倍額定值持續運行等），適應復雜的電網環境。通過 ConfigLQT 軟件可靈活配置測量范圍、輸出信號等參數，且響應時間小于 100ms，能快速反饋測量結果。此外，設備可在 - 10…+55°C 環境下運行，適應不同的工業場景溫度需求。
選型指南
選型時需首先明確系統類型，如三相三線、三相四線或單相，確保設備連接方式（如編碼 02、11 等）與系統匹配。其次，根據測量需求確定輸入范圍，電壓需匹配 100-400V（額定線對線），電流需適配 1-5A（額定）的系統。輸出方面，需確認模擬輸出數量（2 或 4 個）、信號類型（±20mA、±5mA、±10V）及數字輸出需求，LQT40A-22110000 的 2 個模擬輸出（±20mA）和 2 個數字輸出適用于中等復雜程度的測量場景。同時，需考慮頻率需求（50/60Hz 或 16?Hz）、通信功能（是否需要 RS485）及工作環境溫度，確保設備適配實際工況。
技術參數
TILLQUIST LQT40A-22110000 的主要技術參數如下：輸入電壓（線對線）額定 100-400V，測量范圍 1-520V TRMS（50/60Hz）；輸入電流額定 1-5A，測量范圍 5mA-10A TRMS；過載能力：電壓 1.5×Un 持續運行、2×Un 持續 10s，電流 2×In 持續運行、10×In 持續 15s、40×In 持續 1s。輔助電源為 24-230VDC/90-230VAC±10%，最大功耗 7.2W/15VA。輸出方面，2 個模擬輸出（±20mA），電流輸出最大負載 750Ω；2 個數字輸出（能量脈沖）；通信接口為 Modbus RS485（RTU）。精度 0.2 級（23°C），溫度系數 < 0.1%/10°C；防護等級 IP40（外殼）、IP20（端子）；尺寸 70×132×101mm，重量 330g；工作溫度 - 10…+55°C，存儲溫度 - 40…+70°C。
產品尺寸
該轉換器采用緊湊型設計，尺寸為寬度 70mm、高度 132mm、深度 101mm，適用于導軌安裝，節省安裝空間。連接端子方面，輸入及輔助電源端子適配 6mm² 導線，扭矩 0.8Nm；輸出端子適配 2.5mm² 導線，扭矩 0.5Nm，安裝規范便于接線操作。
應用領域

TILLQUIST LQT40A-22110000 適用于多種電力自動化場景。在工業配電系統中，可實時監測三相設備的電壓、電流、功率等參數，為負荷管理提供數據支持；在能源監測領域，通過測量有功和無功功率，助力能耗統計與分析；在自動化生產線中，作為電力參數采集單元，為設備運行狀態監控提供準確數據。此外，其寬輸入范圍和抗過載能力使其也適用于電網監測、建筑配電等場景，為電力系統的穩定運行提供測量保障。

?
