一、產品介紹

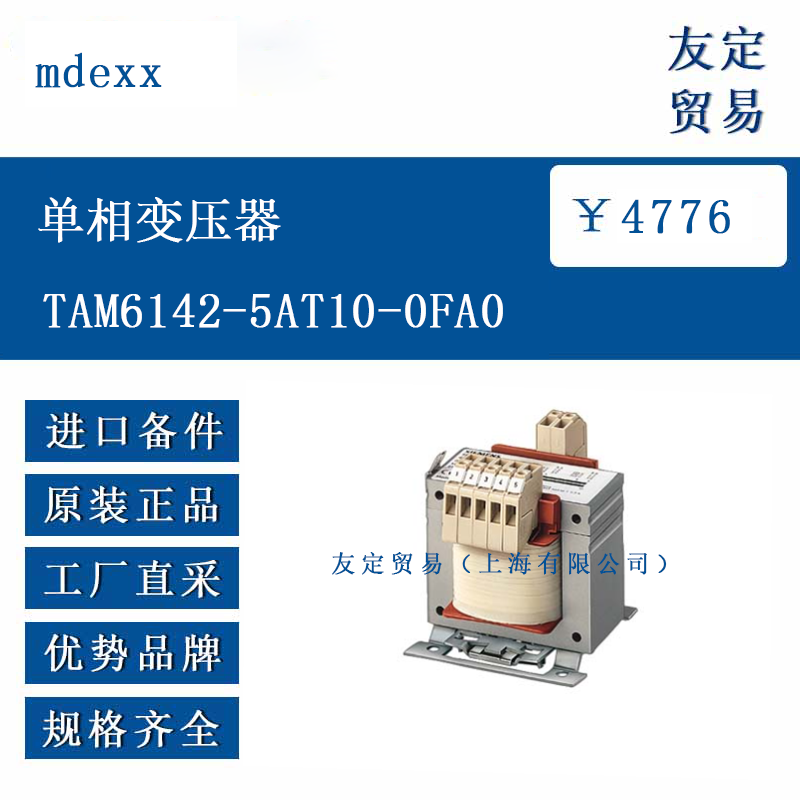

mdexx TAM6142-5AT10-0FA0 是一款單相的網側、控制和隔離變壓器，額定功率為 1.60 kVA，短時功率可達 7.30 kVA。其輸入側額定電壓涵蓋 420 V AC、400 V AC、380 V AC，對應輸入電流分別為 4.13 A、4.33 A、4.55 A；輸出側額定電壓為 230 V AC，額定電流為 6.96 A，適用于 50…60 Hz 的頻率環境。該變壓器采用銅質繞組，支持連續運行，冷卻方式為自然冷卻，整體設計符合 EN 61558-2-1、-2-2、-2-4 及 UL 5085 等標準，可滿足工業場景中電壓轉換與電氣隔離的基本需求。
二、功能特點
mdexx TAM6142-5AT10-0FA0 單相變壓器的功能特點體現在多個方面。其核心功能是實現電壓轉換，將輸入的 420-400-380 V AC 電壓轉換為 230 V AC，適用于需要特定電壓的設備或控制系統。作為隔離變壓器，它能在電路中提供電氣隔離，減少不同電路間的干擾，提升系統運行的穩定性。
在運行性能上，該變壓器支持連續運行，短時功率可達 7.30 kVA，能應對短時間內的功率波動。采用自然冷卻方式，無需額外冷卻設備，簡化了安裝與維護流程，適合在空間有限或對設備復雜度有要求的場景使用。
絕緣與防護方面，其絕緣材料等級符合 EN 標準的 B 級和 UL 標準的 CLASS 130，防護等級為 IP00（其他防護等級可按需定制），防護類別為 I 類，具備一定的安全性能。同時，產品符合多項國際標準，確保在不同地區和行業中的適用性。
三、選型指南
選型時，首先需確認應用場景的電壓需求。該變壓器輸入電壓覆蓋 420 V AC、400 V AC、380 V AC，輸出為 230 V AC，需匹配實際電路的輸入電壓范圍及設備的輸出電壓要求，避免因電壓不匹配導致設備損壞或運行異常。
其次，需考慮功率需求。其額定功率為 1.60 kVA，短時功率 7.30 kVA，應確保負載的額定功率不超過變壓器的額定功率，同時評估是否存在短時過載情況，確保變壓器能承受相應的短時功率需求。
環境條件也是重要因素。該變壓器的工作溫度范圍為 - 25…+40℃，儲存溫度為 - 25…+55℃，在 + 80℃環境下需根據負載特性曲線降低功率使用。安裝高度最高為 1000 米，超過此高度需考慮功率降低。此外，其污染等級為 P2（EN 61558），過電壓類別為 OVC III（EN 61558），需確保應用環境符合這些條件。
最后，需關注認證與合規性。產品符合 EN 和 UL 標準，若應用場景有特定的認證要求，需確認該變壓器是否滿足，必要時可咨詢廠家獲取相關證明文件。
四、技術參數
mdexx TAM6142-5AT10-0FA0 單相變壓器的技術參數如下：相數為 1 相；額定功率 1.60 kVA，短時功率 7.30 kVA；輸入額定電壓 420-400-380 V AC，對應輸入額定電流 4.13-4.33-4.55 A AC；輸出額定電壓 230 V AC，輸出額定電流 6.96 A AC；頻率范圍 50…60 Hz；短路電壓 2.50%（20℃）；接線組別為 Ii0；運行方式為連續運行，運行率 100%。
損耗方面，繞組損耗 39.0 W，鐵損 21.2 W，總損耗 60.2 W，效率 96.0%。
環境與安裝參數：工作溫度 - 25…+40℃，儲存溫度 - 25…+55℃；冷卻方式為自然冷卻；安裝高度最高 1000 米（超過需降額）；過電壓類別 OVC III（EN 61558），污染等級 P2（EN 61558）。
安裝與連接：連接方式為螺絲 / 扁平插頭連接，固定方式為螺絲固定；絕緣材料等級為 EN B 級、UL CLASS 130；防護等級 IP00（可定制其他等級），防護類別 I 類；短路耐受能力需配合保護裝置實現。
其他參數：GTIN/EAN 為 4025515564195，原產國為捷克共和國；包裝單位 1，出口標識 AL: N / ECCN: N；海關關稅號 85043200；毛重 18.2 kg，凈重 17.5 kg。
五、產品尺寸
mdexx TAM6142-5AT10-0FA0 單相變壓器的具體尺寸可參考產品文檔末尾的 “Maßblatt”（尺寸圖）。其安裝方式為螺絲固定，連接方式為螺絲 / 扁平插頭連接，安裝位置及固定尺寸需依據尺寸圖進行規劃。在實際安裝前，建議仔細查閱尺寸圖，確保安裝空間足夠，且固定點與設備匹配，以保證安裝的穩固性與安全性。
六、應用領域
mdexx TAM6142-5AT10-0FA0 單相變壓器作為網側、控制和隔離變壓器，適用于多種工業場景。在制造業中，可用于自動化生產線的控制電路，為傳感器、執行器等設備提供穩定的 230 V AC 電壓，并通過電氣隔離減少干擾，保障控制系統的穩定運行。
在電力配電系統中，可作為電壓轉換設備，將 400 V AC 左右的網側電壓轉換為 230 V AC，為小型電機、照明設備等提供適配電壓。此外，在實驗室、測試平臺等場景中，其隔離功能可保護敏感測試設備，避免電網干擾影響測試精度。
