產品介紹

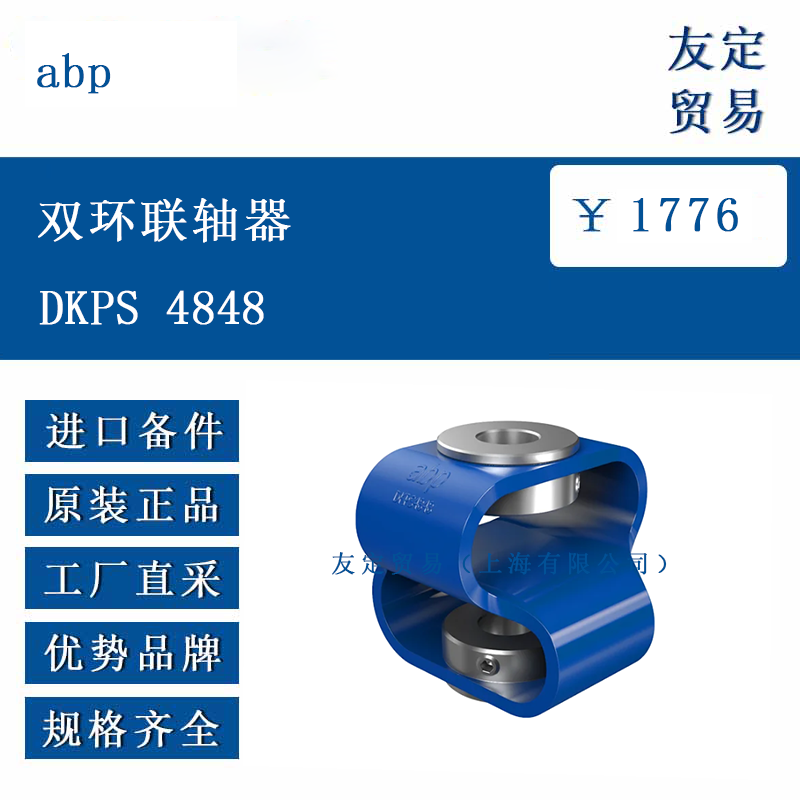

abp DKPS 4848 是一款雙環聯軸器，主要用于連接兩根軸，實現動力的傳遞。其采用雙環式結構設計，由鍍鋅鋼材質的法蘭和聚氨酯 - Hytrel® 材質的連接元件組成，這種材質組合使得聯軸器在具備一定強度的同時，也擁有較好的彈性和韌性。
該聯軸器支持多種孔徑組合，d1 和 d2 的孔徑可在 6mm、8mm、9.5mm、10mm、12mm、14mm 等尺寸中選擇，且從 6mm 孔徑開始可根據需求設置鍵槽、。安裝時通過 ISO 4029 M4x6 的緊定螺釘進行固定，確保連接的穩定性。整體設計適配特定的軸系連接需求，能夠在傳遞動力的同時，補償軸之間的相對位移。
功能特點
abp DKPS 4848 雙環聯軸器具有較好的位移補償能力，能夠應對徑向、軸向和角向的軸偏移，其中徑向最大偏移為 ±3mm，軸向最大偏移為 ±4mm，角向最大偏移為 ±12 度，這有助于減少因軸系安裝誤差或運行過程中變形帶來的不良影響。
其連接元件采用聚氨酯 - Hytrel® 材質，這種材質具有較高的耐油性、耐燃料性、耐臭氧性和耐候性，能夠在多種環境中保持穩定的性能，延長聯軸器的使用壽命。法蘭采用鍍鋅鋼材質，具備一定的防銹能力，適應工業環境的使用條件。
此外，該聯軸器的扭轉彈簧剛度為 28Nm/rad，徑向彈簧剛度為 7N/mm，轉動慣量為 106gcm²，這些參數使得它在動力傳遞過程中能夠保持一定的穩定性，減少振動和沖擊帶來的影響。
選型指南
選型時，首先需考慮所需傳遞的最大扭矩，DKPS 4848 的最大扭矩為 2Nm，若應用場景的扭矩需求在此范圍內，則該型號適用。其次，要關注軸的轉速，其最大轉速為 3000min?¹，需確保設備的運行轉速不超過此限制。
軸徑尺寸是重要的選型依據，需根據實際軸的直徑選擇合適的孔徑組合，DKPS 4848 的 d1 和 d2 孔徑可在 6mm 至 14mm 之間選擇，且需確認孔徑組合是否符合設備要求。同時，要考慮軸系可能存在的偏移量，包括徑向、軸向和角向偏移，確保聯軸器的最大偏移補償能力能夠滿足實際需求。
另外，使用環境的溫度需在 - 30℃至 + 80℃之間，若超出此范圍則需考慮其他型號。若設備運行環境中存在油、燃料等物質，該聯軸器的材質特性能夠適應，可優先選用。
技術參數
abp DKPS 4848 雙環聯軸器的最大轉速為 3000min?¹，最大扭矩為 2Nm。在位移補償方面，徑向最大偏移 ±3mm，軸向最大偏移 ±4mm，角向最大偏移 ±12 度。扭轉彈簧剛度為 28Nm/rad，徑向彈簧剛度為 7N/mm，轉動慣量為 106gcm²。
其法蘭材質為鍍鋅鋼，連接元件材質為聚氨酯 - Hytrel®。緊定螺釘的最大夾緊扭矩為 100Ncm，采用 ISO 4029 M4x6 規格，共 4 個、。重量約為 85g，溫度適用范圍為 - 30℃至 + 80℃。孔徑組合中，d1 和 d2 可在 6mm、8mm、9.5mm、10mm、12mm、14mm 之間選擇，且支持 6mm 及以上孔徑的鍵槽設置、。
產品尺寸
該聯軸器的法蘭直徑為 48mm，具體的尺寸參數可參考其結構設計，其中孔徑 d1 和 d2 的尺寸根據選擇的組合有所不同，范圍在 6mm 至 14mm 之間、。緊定螺釘的位置分布呈 120° 均勻排列，確保對軸的固定力分布均勻。安裝時需根據這些尺寸參數，確保與軸和設備的安裝空間相適配，以保證連接的準確性和穩定性。
應用領域
abp DKPS 4848 雙環聯軸器適用于多種工業機械設備的軸系連接，在機床設備中，可用于連接電機與絲杠等部件，實現動力的穩定傳遞，同時補償軸系的安裝誤差和運行中的微量位移。在紡織機械中，能夠連接不同的傳動部件，保證織物加工過程中的動力傳輸順暢，減少因振動帶來的影響。

在自動化生產線的傳動系統中，該聯軸器可用于連接輸送設備的驅動軸，適應生產線運行過程中可能出現的軸偏移，確保輸送動作的連貫性。此外，在小型泵類、風機等設備中，也能發揮其動力傳遞和位移補償的作用，保障設備的正常運行，延長設備的使用壽命。

?
