產品介紹

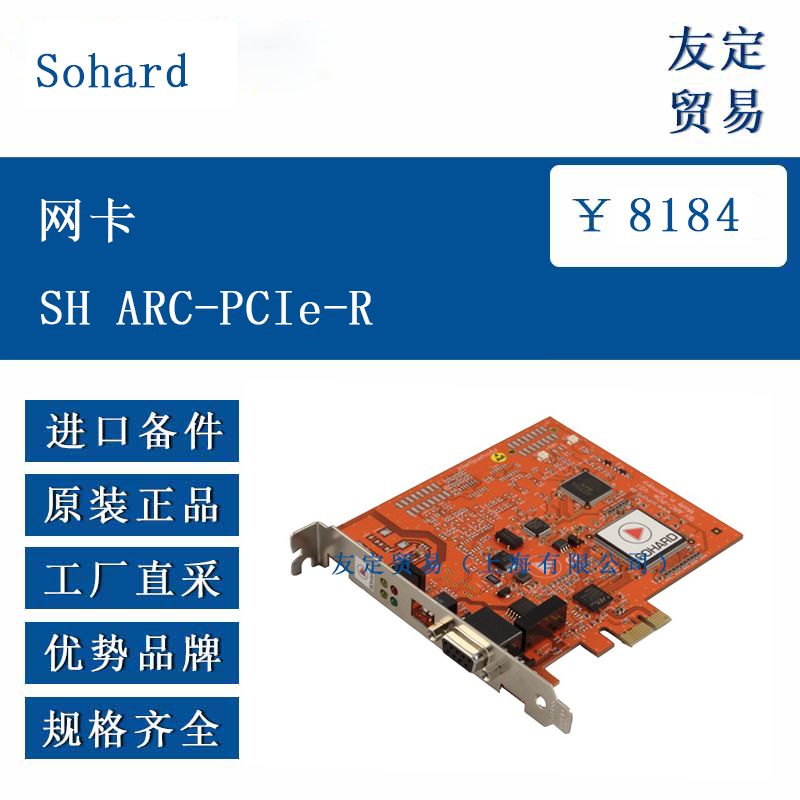

Sohard SH ARC-PCIe-R 網卡是專為配備 PCI Express 總線的工業 PC 設計的 ARCNET 網卡。該網卡采用 RS-485/EIA-485 接口，支持通過雙絞線電纜連接至采用不同信號方式的 ARCNET 網絡，適用于工業環境中的網絡通信場景。
當工業 PC 更新為帶有 PCI Express 接口時，若應用程序使用 Sohard RAW ARCNET 接口及相應驅動，該網卡可直接替代其他 Sohard ARCNET 網絡適配器，無需額外調整即可融入現有系統。其整體設計符合工業級標準，能夠適應工業環境的使用要求，為工業設備間的穩定通信提供保障。
功能特點
SH ARC-PCIe-R 網卡采用 32 位設計，符合 PCI Express 1.0a 標準，使用單條 PCIe 通道，具備即插即用功能，地址和中斷的配置過程簡單，可通過 I/O 地址或內存進行訪問。該網卡搭載 SMSC 的 ARCNET 控制器 COM20022，支持最高 10 Mbit/s 的標準比特率，能滿足工業網絡中不同速率的通信需求。
網卡配備 4 個 LED 指示燈，分別用于指示同軸收發器的激活 / 未激活狀態、ARCNET 接收通道活動、ARCNET 傳輸通道活動以及 PC 對 ARCNET 模塊的訪問情況，通過直觀的燈光顯示，便于用戶實時監控網卡的工作狀態。此外，其 RS-485/EIA-485 接口的終端可切換，增強了接口的靈活性和適應性，能更好地適配不同的網絡環境。
選型指南
在選型時，首先需確認應用場景是否為配備 PCI Express 總線的工業 PC，只有此類設備才能兼容該網卡的接口需求。其次，若需要通過 RS-485/EIA-485 接口連接 ARCNET 網絡，且通信速率在 156.25 kbit/s 至 10 Mbit/s 范圍內，該網卡在接口類型和速率上能滿足需求。
同時，需考慮連接線纜類型，該網卡適用于雙絞線電纜，若現場采用此類線纜，可優先選擇。另外，需確認所用操作系統是否在支持列表中（包括 Windows XP/2003/2008/Vista/7/8/10/11 及 Linux），以確保驅動程序的兼容性，保障網卡正常工作。
技術參數
SH ARC-PCIe-R 網卡兼容 ANSI/ATA 878.1、PCI Express Base Spec. 1.0a 標準，并符合工業環境的 CE 要求。電源需求為從 PC 獲取 3.3V 和 12V 電壓，最大功耗 4W。
工作溫度范圍為 0°C 至 + 55°C，存儲溫度范圍為–20°C 至 + 85°C，能適應工業環境的溫度變化。尺寸（寬 / 高 / 深）為 120/107/19 毫米（不含連接器和插槽支架），最大重量為 250 克（含包裝）。
該網卡為 32 位即插即用設備，搭載 COM20022 控制器，支持將控制器寄存器映射到 PC 的 I/O 地址或內存空間，通過 Advanced-Memory Mode 實現對控制器的快速訪問。接口為 DE-9/D-sub，支持 RS-485/EIA-485 信號，可切換終端。
產品尺寸
SH ARC-PCIe-R 網卡的尺寸參數明確，寬度為 120 毫米，高度為 107 毫米，深度為 19 毫米，該尺寸不包含連接器和插槽支架。這一緊湊的尺寸設計使其能夠適配工業 PC 的 PCI Express 插槽空間，不會占用過多設備內部空間，便于在工業設備中安裝和布局，確保設備內部結構的合理規劃。
應用領域
SH ARC-PCIe-R 網卡主要應用于配備 PCI Express 總線的工業 PC 中，作為 ARCNET 網絡適配器，用于連接采用 RS-485/EIA-485 信號方式的 ARCNET 網絡。在工業自動化領域，可用于工廠生產線的設備聯網，實現各設備間的實時數據傳輸與通信，保障生產線的協調運行。

在工業控制系統中，該網卡能為不同控制設備提供穩定的網絡連接，確保控制指令和狀態信息的準確傳遞。此外，在需要通過雙絞線電纜進行中高速率（156.25 kbit/s 至 10 Mbit/s）通信的工業場景中，如智能工廠的設備互聯、工業機器人的網絡協作等，該網卡都能發揮其網絡連接作用，支持工業網絡的穩定運行。
