產品介紹

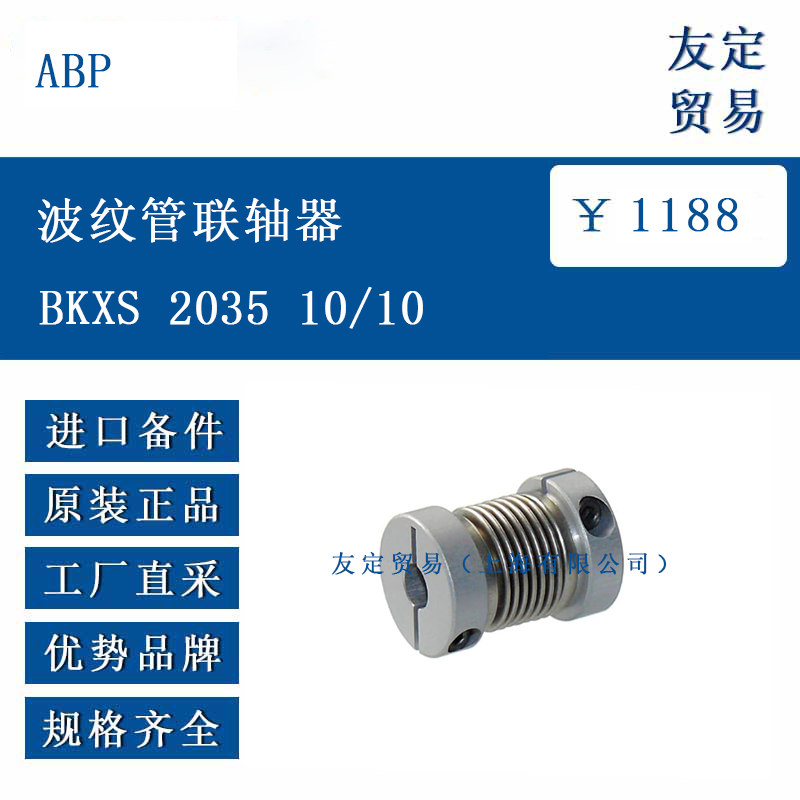

ABP BKXS 2035 10/10 波紋管聯軸器是一種用于連接兩根軸的機械部件，主要由法蘭和波紋管兩部分組成。其法蘭采用陽極氧化鋁材質，具有一定的強度和耐腐蝕性；波紋管部分為不銹鋼材質，具備良好的彈性和韌性。
該聯軸器通過波紋管的彈性變形來實現功能，在傳遞扭矩的同時，能夠補償兩根軸之間存在的徑向、軸向和角向偏移，從而減少因軸偏移對傳動系統造成的額外應力，保護相關設備部件。其兩端的孔徑均為 10mm，可與相應尺寸的軸配合安裝，安裝時通過緊定螺釘固定，確保連接的穩固性。整體結構設計緊湊，適用于對安裝空間有一定限制的場景。
功能特點
BKXS 2035 10/10 波紋管聯軸器的核心功能是實現兩根軸之間的扭矩傳遞，并對軸系偏移進行補償。其波紋管部分具有合適的彈性，能夠在傳遞扭矩的過程中，有效吸收和補償軸的徑向、軸向和角向偏差，保證傳動的平穩性，減少振動和噪聲的產生。
該聯軸器采用陽極氧化鋁法蘭與不銹鋼波紋管的組合材質，使得產品在具備一定結構強度的同時，擁有較好的耐環境性能，可適應 - 40°C 至 + 140°C 的溫度范圍，能夠在多種工業環境下穩定工作。此外，其整體結構緊湊，重量較輕，不會過多增加傳動系統的負擔，安裝方式簡便，通過緊定螺釘即可完成固定，便于維護和更換。
選型指南
選型時，首先需明確傳動系統所需傳遞的最大扭矩，確保所選聯軸器的最大扭矩參數能夠滿足實際工況要求，避免因過載導致聯軸器損壞。其次，需考慮軸的轉速，該聯軸器有其對應的最大轉速限制，應保證實際工作轉速不超過此范圍。
軸徑尺寸是重要的選型依據，BKXS 2035 10/10 兩端孔徑為 10mm，需與連接的軸徑相匹配，若軸徑不符，則需選擇其他孔徑規格的型號。同時，要評估軸系可能存在的偏移量（徑向、軸向、角向），確保聯軸器的最大偏移補償能力能夠覆蓋實際偏移情況，以達到良好的補償效果。
此外，工作環境的溫度也是選型的考慮因素之一，需確認工況溫度在聯軸器的適應范圍內（-40°C 至 + 140°C）。綜合以上因素，對照產品的技術參數進行選型，可保證聯軸器與傳動系統的適配性。
技術參數
該聯軸器的技術參數涵蓋多個方面，其中，最大轉速通常為 10,000min?¹，可滿足多數中高速傳動場景的需求；最大傳遞扭矩為 40Ncm，能夠適配一定負載的傳動系統。在軸偏移補償方面，徑向最大偏移量約為 ±0.2 - 0.3mm，軸向最大偏移量約為 ±0.4 - 0.5mm，角向最大偏移量約為 ±3 - 4°。
其扭轉彈簧剛度約為 70 - 90Nm/rad，徑向彈簧剛度約為 15 - 40N/mm，轉動慣量約為 2 - 2.3gcm²，這些參數反映了聯軸器在傳遞扭矩過程中的力學特性。緊定螺釘的最大擰緊扭矩為 70Ncm，安裝時需按照此要求操作，以保證連接的穩固性。產品重量約為 6 - 7g，溫度適應范圍為 - 40°C 至 + 140°C，法蘭材質為陽極氧化鋁，波紋管材質為不銹鋼。
產品尺寸
BKXS 2035 10/10 波紋管聯軸器的尺寸參數包括整體長度、法蘭外徑、兩端孔徑等。其中，兩端孔徑均為 10mm，適配相應規格的軸。
應用領域
該波紋管聯軸器適用于多種工業傳動場景，在機床設備中，可用于連接伺服電機與滾珠絲杠，實現精確的扭矩傳遞和運動控制，同時補償軸系在運行過程中產生的微量偏移；在自動化生產線的傳動系統中，能夠連接不同設備的傳動軸，保證生產線的穩定運行。

此外，在包裝機械、印刷機械、醫療器械等需要精密傳動的設備中，BKXS 2035 10/10 波紋管聯軸器也可發揮其扭矩傳遞和偏移補償的作用，有助于減少設備的振動和磨損，提高設備的運行精度和使用壽命。其緊湊的結構和寬溫度適應范圍，使其能夠適應不同設備的安裝環境和工作條件。

?
