產品介紹

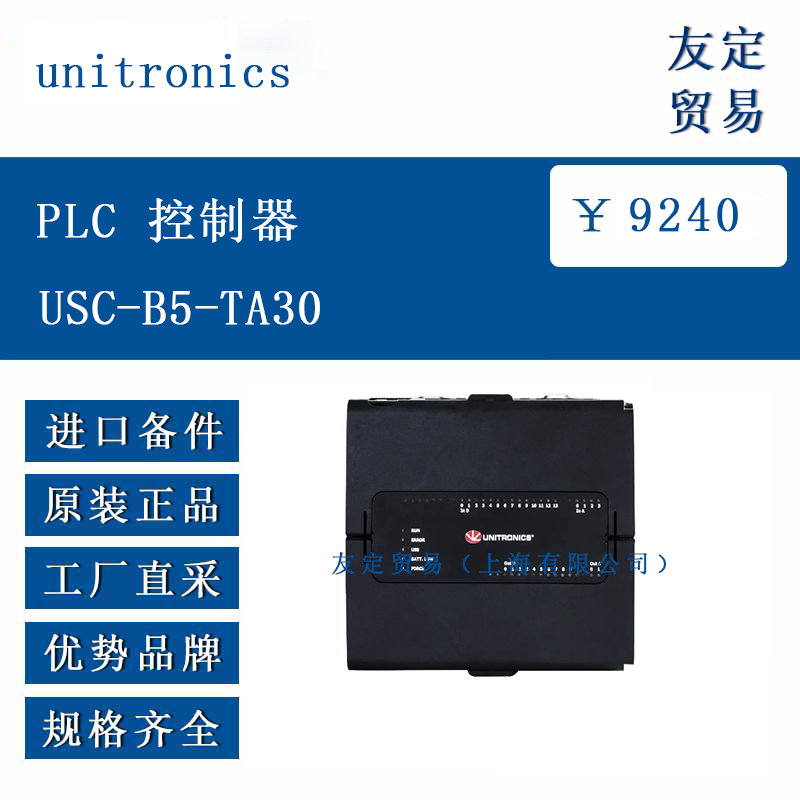

USC-B5-TA30 是一款 DIN 導軌安裝的可編程邏輯控制器，內置完整的 I/O 配置，無需額外模塊即可實現基本的控制功能。其配備 14 個數字輸入（24VDC，支持源型 / 漏型），其中包含 2 個高速計數輸入通道；2 個模擬輸入（0÷10V / 0÷20mA，14 位分辨率）；2 個溫度輸入（支持 RTD、熱電偶等多種傳感器）；10 個晶體管輸出（PNP 類型，含 2 個 PWM 輸出通道）；2 個模擬輸出（支持 0÷10V /-10÷10V / 0÷20mA / 4÷20mA，12 位分辨率）。
該控制器可直接連接至 unitronics 的 IIoT 云平臺 UniCloud，通過內置的 UniCloud 連接功能實現數據的云端傳輸與監控。它支持本地和遠程 I/O 擴展，最多可直接連接 8 個 Uni-I/O™模塊，通過本地 I/O 擴展適配器可擴展至 88 個 I/O 模塊，滿足中大規模控制場景的需求。控制器配備 2 個以太網端口（10/100 Base-T）、1 個 USB 設備端口（Mini-B）和 1 個 USB 主機端口（Type A），確保與其他設備的穩定通信。
功能特點
USC-B5-TA30 控制器的核心功能是實現工業自動化場景中的邏輯控制與數據采集。其內置的多類型 I/O 接口使其能夠直接連接傳感器、執行器等設備，無需額外轉換模塊，簡化了系統架構。數字輸入支持高速計數功能，可接收來自傳感器或編碼器的高速脈沖信號，在脈沖 / 方向模式下最高支持 90kHz 頻率，正交模式下最高支持 80kHz 頻率，適用于需要高速檢測的場景。
溫度輸入支持多種 RTD（如 PT100、NI100 等）和熱電偶（如 K 型、J 型等），可直接采集溫度信號并轉換為數字量，滿足工業過程中的溫度監控需求。晶體管輸出具備 PWM 功能，其中 2 個通道最高支持 3kHz 頻率，可用于精確控制電機轉速、閥門開度等。
控制器支持外部存儲擴展，可插入 microSD 或 microSDHC 卡（最大 32GB，數據速度最高 200Mbps），用于數據記錄、程序備份等。通過 LED 指示燈可直觀查看 I/O 狀態（如輸入輸出活動、溢出提示）及設備運行狀態（如啟動模式、錯誤提示、USB 操作狀態等），便于實時監控設備運行情況。此外，其支持多種通信協議，可與其他工業設備、上位機或云平臺實現數據交互。
選型指南
選型時，需首先明確應用場景的 I/O 需求。若場景中需要較多的數字量檢測與控制、少量模擬信號采集及溫度監控，且輸出設備為 PNP 類型（如小型電磁閥、直流電機驅動器），USC-B5-TA30 是適配的選擇。
電源條件需匹配，該控制器輸入電壓為 24VDC，允許范圍為 20.4VDC 至 28.8VDC，需確保供電系統符合此規格。對于需要云平臺連接功能的場景，“B5” 型號的 UniCloud 使能功能可滿足需求；若需更長時間的免費 UniCloud 訂閱，可考慮同系列的 “C5” 型號。
擴展需求也是重要考量因素。若后期需增加 I/O 點數，需確認其支持的擴展模塊數量（最多 88 個 I/O 模塊）是否滿足預期。環境條件方面，該控制器適用于 - 20°C 至 55°C 的工作溫度、5% 至 95%（非冷凝）的相對濕度，且需避免在粉塵過多、腐蝕性氣體或劇烈振動的環境中使用，以保證設備穩定運行。
技術參數
電源：輸入電壓 24VDC，允許范圍 20.4VDC 至 28.8VDC；最大電流消耗 0.42A@24VDC；無隔離設計。
數字輸入：14 個，類型為源型 / 漏型；輸入電壓在導通狀態為 15-30VDC（最小 4mA），關斷狀態為 0-5VDC（最大 1mA）；I0-I9 輸入阻抗 4kΩ，I10-I13 為 3kΩ；高速輸入在脈沖 / 方向模式下最高 90kHz，正交模式下最高 80kHz。
模擬輸入：2 個，支持 0÷10V / 0÷20mA；分辨率 14 位；電壓輸入阻抗 527kΩ，電流輸入阻抗 60.4Ω；25°C 時精度為滿量程的 ±0.2%，-20°C 至 55°C 時為 ±0.5%（電壓）或 ±0.3%（電流）。
溫度輸入：2 個，支持 RTD（4 線、3 線、2 線）和熱電偶；RTD 測量范圍因類型而異（如 PT100 為 - 200°C 至 850°C），熱電偶測量范圍（如 K 型為 - 200°C 至 1372°C）；分辨率為 0.1°C；25°C 時精度因類型而異（如 K 型熱電偶為 ±0.5°C）。
晶體管輸出：10 個，PNP 類型；每路最大電流 0.5A；導通電壓降最大 0.5V，關斷漏電流最大 10µA；2 個 PWM 通道最高頻率 3kHz；具備短路保護。
模擬輸出：2 個，支持 0÷10V /-10÷10V / 0÷20mA / 4÷20mA；分辨率 12 位（-10÷10V 為 11 位 + 符號）；25°C 時精度為滿量程的 ±0.3%（電壓）或 ±0.5%（電流）；電壓輸出負載阻抗最小 1kΩ，電流輸出最大 600Ω。
通信：2 個以太網端口（10/100 Base-T，支持自動交叉、自動協商）；1 個 USB 設備端口（Mini-B，USB 2.0）；1 個 USB 主機端口（Type A，USB 2.0，帶過流保護）。
內存：RAM 512MB，ROM 3GB（系統內存），1GB 用戶內存；梯形圖內存 1MB。
環境：防護等級 IP20、NEMA1；工作溫度 - 20°C 至 55°C；存儲溫度 - 30°C 至 70°C；相對濕度 5% 至 95%（非冷凝）；工作海拔 2000m。
物理參數：重量 0.38Kg；采用 DIN 導軌安裝。
產品尺寸
USC-B5-TA30 控制器采用緊湊設計，適合 DIN 導軌安裝。其具體尺寸可參考機械規格：整體重量為 0.38Kg，外形適配標準 DIN 導軌安裝空間，具體長寬高尺寸需結合安裝指南中的機械圖，確保在控制柜內有足夠的安裝空間及通風間隙。
應用領域
USC-B5-TA30 控制器適用于多種工業自動化場景。在生產線控制中，可通過數字輸入連接接近開關、光電傳感器等，監測工件位置、傳送帶狀態，通過晶體管輸出控制電磁閥、小型電機等執行器，實現生產流程的自動化運轉。
在過程控制領域，其模擬輸入可采集壓力、流量等變送器信號，模擬輸出可控制調節閥開度，溫度輸入可監控反應釜、加熱爐的溫度，實現對工業過程的精準調控。在設備監控系統中，通過以太網和 USB 接口可連接上位機或數據采集設備，將設備運行數據上傳至監控中心或云端平臺，便于遠程監控與故障診斷。

此外，在倉儲物流、包裝機械、小型自動化生產線等場景中，其緊湊的設計、豐富的 I/O 接口及擴展能力，能夠滿足中小規模控制需求，穩定實現設備的邏輯控制與數據交互。
