產品介紹

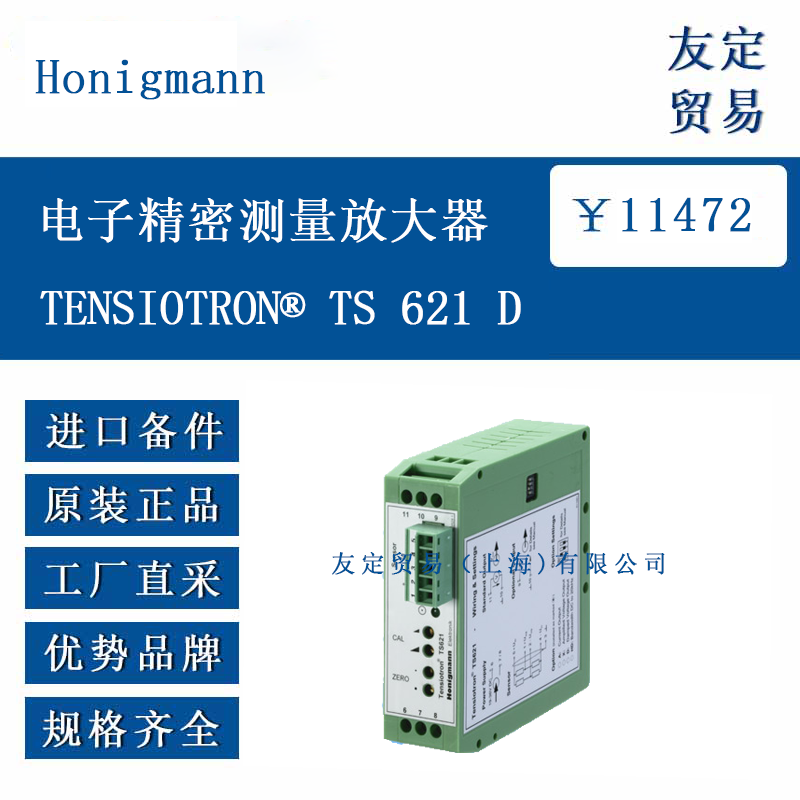

Honigmann TENSIOTRON® TS 621 D 電子精密測量放大器專為應變片式傳感器設計，主要用于張力等物理量的測量信號處理。它能夠接收應變片全橋傳感器輸出的微弱信號（標稱測量范圍為 ±15mV），通過內部放大電路將信號放大至標準電壓輸出（0-±10V），同時具備報警觸點功能，可實時監控測量狀態并在異常時觸發報警。
該放大器采用 DIN 導軌式外殼設計，便于安裝在標準 DIN 導軌上，節省控制柜空間。設備配備可插拔的傳感器連接端子，方便傳感器的接線與維護，同時支持通過適配器插頭實現兩個傳感器的并行連接。內部集成 DC-DC 轉換器，實現電源與測量電路的 galvanic 隔離，有效避免接地環路干擾，保證測量穩定性。
校準方面，放大器提供零位和放大倍數的粗調與微調功能，用戶可根據實際需求進行校準設置，確保測量精度。其標準配置包含電壓輸出，“D” 選項增加了阻尼電壓輸出，可通過設置選擇不同的截止頻率（0.5/5/10/20Hz），適應不同的測量環境需求。
功能特點
TS 621 D 具備出色的抗干擾能力，通過 galvanic 隔離和優化的電路設計，有效降低工業環境中的電磁干擾和噪聲影響，保證信號處理的穩定性，適合在復雜的工業場景中使用。
報警功能是其核心特點之一，通過集成的報警觸點，可實時監測測量值狀態，當超出設定范圍時及時觸發報警，報警狀態通過 LED 指示燈直觀顯示，便于操作人員快速響應。
設備支持靈活的輸出配置，標準輸出為 0-±10V 電壓，“D” 選項提供阻尼電壓輸出，可根據需求選擇截止頻率，減少信號波動，同時還可通過其他可選配置實現電流輸出（0-20mA/4-20mA）或倍增電壓輸出（2x/3x/4x/5x），適應不同的控制系統接口需求。
校準功能完善，提供零位和放大倍數的粗調與微調，用戶可根據傳感器特性和測量需求進行精準校準，確保測量精度。此外，設備具備反向極性保護，防止因接線錯誤導致的損壞，提高使用安全性。
選型指南
選型時，首先需確認測量需求與傳感器類型，該放大器適用于應變片全橋傳感器（阻抗≥150Ω），主要用于張力測量等場景，需確保傳感器與放大器的兼容性。
關注輸出信號類型，標準電壓輸出（0-±10V）適用于多數控制系統，若需阻尼輸出則選擇 “D” 選項，若需電流輸出或倍增電壓輸出，可搭配相應選項，確保與后續控制系統的接口匹配。
供電條件需匹配，放大器工作電壓范圍為 19-36V DC，典型供電為 24V DC，需確認現場供電系統能否提供穩定電壓，避免電壓波動影響設備性能。
環境條件需考慮，工作溫度范圍為 0-60℃，存儲溫度范圍為 - 25-75℃，相對濕度無冷凝要求，若應用場景溫度超出范圍，需采取溫控措施。
安裝空間需滿足，放大器尺寸為 80×25×95mm（長 × 寬 × 高），采用 DIN 導軌安裝，需預留足夠的安裝空間和散熱空間，確保設備正常運行。
技術參數
精度等級：0.1 級。
傳感器兼容性：應變片全橋傳感器，阻抗≥150Ω。
橋路激勵電壓：10V DC±0.5%，參考地電位 ±5V DC。
標稱增益：667，標稱測量范圍：±15mV。
校準范圍：零位調整范圍為 38%-580%（相對于標稱增益），粗調 ±60%。
輸入阻抗：10¹?Ω，截止頻率：約 70Hz（-3dB）。
標準輸出：0-±10V 電壓，最大輸出電流 10mA。
阻尼輸出（“D” 選項）：0-±10V 電壓，截止頻率可選 0.5/5/10/20Hz。
工作電壓：19-36V DC，功耗最大 3W。
環境參數：工作溫度 0-60℃，存儲溫度 - 25-75℃，安裝海拔無特殊限制。
機械參數：尺寸 80×25×95mm（長 × 寬 × 高），重量約 100g，DIN 導軌安裝（符合 DIN-EN 標準）。
保護功能：具備反向極性保護，電源與測量電路 galvanic 隔離。
產品尺寸
該放大器尺寸為 80mm（長）×25mm（寬）×95mm（高），重量約 100g，采用緊湊的 DIN 導軌式設計，可直接卡裝在標準 DIN 導軌上，節省安裝空間。其小巧的體積使其適合在空間有限的控制柜內安裝，同時便于與其他設備集成。傳感器連接采用可插拔端子，接線方便，端子適配電纜規格為 0.08-1.5mm²，電源和輸出端采用螺絲端子，適配電纜規格為 0.2-2.5mm²。
應用領域
TS 621 D 電子精密測量放大器主要應用于需要高精度張力測量的工業場景。在金屬加工行業，可配合應變片傳感器監測線材、板材軋制過程中的張力，通過精準的信號放大與處理，確保加工過程中的張力穩定，提高產品質量一致性。
在造紙和紡織行業，用于監控紙張、織物生產過程中的張力，避免因張力過大或過小導致的材料斷裂或褶皺，保障生產連續進行。在電纜制造中，可實時測量電纜牽引過程中的張力，確保電纜直徑均勻，減少廢品率。

此外，該放大器還適用于各類材料測試設備，如拉力試驗機等，通過精確放大傳感器信號，為材料力學性能測試提供可靠的數據支持，滿足實驗室和工業質量檢測的需求。
