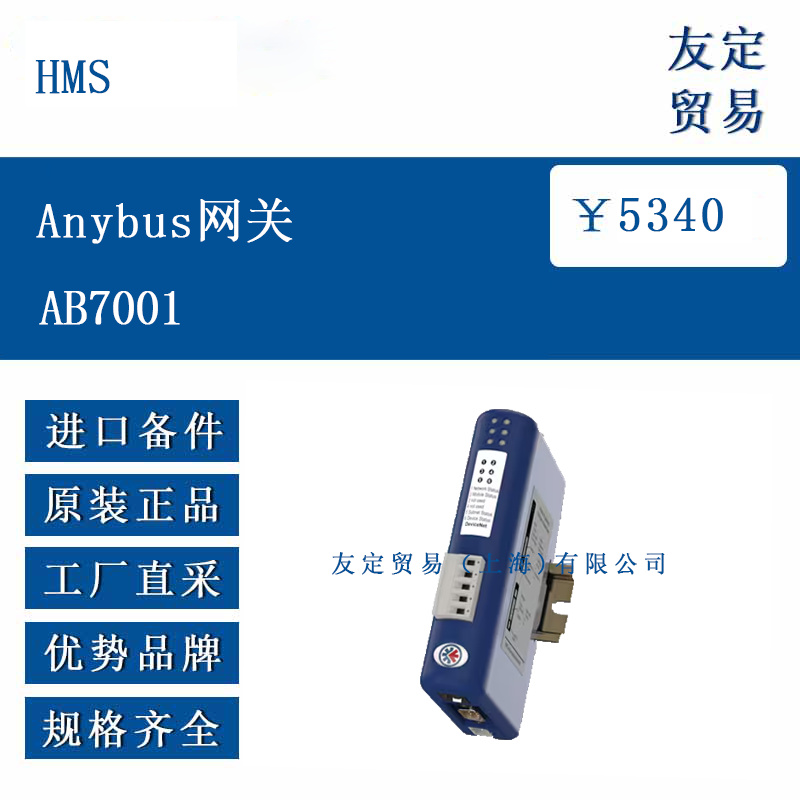

歐洲進口 HMS AB7001 Anybus網關
產品型號:AB7001
廠商性質:供應商
公司名稱:友定貿易(上海)有限公司
地 址:上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人:陳結川
聯系電話:17721247470
公司類型:供應商
主營產品: 風向標 、柱塞泵 、光源板 、分配器 、電阻器 、控制箱 、溫度計 計量泵 、計量閥 、單向閥 、減速機 、齒輪箱 、指示器 、電磁閥
所在地區:上海市 上海市
注冊時間:2024-08-12
產品介紹
HMS AB7001 Anybus 網關是一款緊湊型工業網關,主要功能是實現 RS-232/422/485 協議與 DeviceNet 協議之間的轉換,使不支持 DeviceNet 網絡的設備能夠接入該網絡并參與數據通信。其采用緊湊設計,體積小巧,可安裝在標準 DIN 導軌上,節省控制柜內空間。
該網關無需對所連接的自動化設備進行硬件或軟件改動,只需通過 “Anybus Configuration Manager” 軟件進行簡單配置,即可完成協議轉換設置,快速實現設備與 DeviceNet 網絡的互聯。作為 DeviceNet 網絡的通信適配器,它支持 DeviceNet 協議規范,能夠與網絡中的主站設備(如 PLC)進行數據交互,傳遞設備的狀態信息和控制指令。
網關集成了必要的保護功能,包括反向電壓保護和短路保護,以應對工業環境中可能出現的電氣異常,保障設備自身和所連接設備的安全運行。
功能特點
HMS AB7001 Anybus 網關具備多項實用功能。其核心功能是協議轉換,能夠?qū)?RS-232/422/485 協議的請求 / 響應或生產 / 消費數據轉換為 DeviceNet 協議數據,同時支持反向轉換,實現不同協議設備間的雙向通信。
配置過程簡便,通過 “Anybus Configuration Manager” 軟件的圖形化界面,用戶可在幾分鐘內完成協議轉換設置,無需編寫代碼,且軟件提供預設的配置模板,進一步簡化操作流程。
該網關與主流廠商的 PLC 兼容,如羅克韋爾等品牌的 DeviceNet 主站設備,能夠無縫集成到現有工業控制系統中,無需額外的 PLC 功能塊支持,降低系統集成難度。
此外,網關具備靈活的擴展性,支持最多 31 個從站設備(采用 RS485/422 時),可滿足中小規模設備網絡的連接需求。其堅固的外殼材質(PC ABS,符合 UL 94 標準)和 IP20 防護等級,能夠適應工業環境中的粉塵和機械振動等條件。
選型指南
選型時,首先需確認目標網絡類型為 DeviceNet,若需連接至其他工業網絡,則應選擇對應協議的 Anybus 網關型號。其次,需檢查待連接設備的串行通信協議是否為 RS-232/422/485,確保與網關的接口協議匹配。
關注設備的數據交互需求,該網關支持 512 字節的輸入 / 輸出數據量,需確認設備的通信數據量在此范圍內,避免因數據量過大導致通信異常。同時,考慮設備的波特率范圍,網關支持 1.2-57.6 kbit/s 的波特率,需與所連接設備的波特率參數兼容。
供電條件也是選型的重要因素,網關需 24VDC±10% 供電,電流消耗最大 300mA、典型 100mA,需確保現場供電系統能夠提供穩定的電源。此外,安裝環境的溫度需在 0-55℃范圍內,濕度為 0-95% 非冷凝,若環境條件超出此范圍,需采取相應的防護措施。
技術參數
網絡特性:支持 DeviceNet 協議,采用 5 針 Phoenix 插頭作為網絡連接器,波特率最高 500 kbit/s,支持 512 字節輸入 / 輸出數據量,符合 DeviceNet 通信適配器規范(profile n.12)。
串行接口:支持 RS-232/422/485 協議,可配置為請求 / 響應或生產 / 消費模式,支持 Modbus RTU、ASCII、DF1 等協議,最大支持 31 個從站設備(RS485/422)。
供電:24VDC±10%,最大電流 300mA,典型電流 100mA,具備反向電壓保護和短路保護。
機械參數:尺寸 120×75×27mm(長 × 寬 × 高),重量 150g,采用 DIN 導軌(35×7.5/15mm,符合 EN 50022 標準)安裝,外殼材質為 PC ABS(UL 94),防護等級 IP20。
環境參數:工作溫度 0-55℃,存儲溫度 - 40-85℃,相對濕度 0-95% 非冷凝,安裝海拔最高 2000m。
認證:通過 UL 508 工業控制設備認證,符合危險區域 CLASS 1, DIVISION 2, GROUPS A,B,C,D, T4 標準,具備 CE 認證(符合 2004/108/EC 指令)。
產品尺寸
HMS AB7001 Anybus 網關的尺寸為 120mm(長)×75mm(寬)×27mm(高),重量 150g。其緊湊的結構設計使其能夠輕松安裝在標準 DIN 導軌上,適合空間有限的控制柜內使用。安裝時需預留一定的散熱空間,確保設備在工作過程中溫度穩定,避免因過熱影響性能。
應用領域
HMS AB7001 Anybus 網關主要應用于工業自動化領域,尤其是需要將傳統串行設備集成到 DeviceNet 網絡的場景。在汽車制造行業,可將生產線中的傳感器、執行器等采用 RS-232/422/485 協議的設備連接至 DeviceNet 網絡,實現與 PLC 的實時數據通信,便于生產過程的監控和控制。
在食品飲料行業,通過該網關可將包裝設備、輸送設備等接入 DeviceNet 網絡,實現設備狀態的集中監控和參數調整,提高生產效率。此外,在冶金、物流等領域,該網關能夠解決不同協議設備間的通信壁壘,促進工業控制系統的一體化和智能化,為設備的協同工作提供可靠的通信支持。
