一、產品介紹

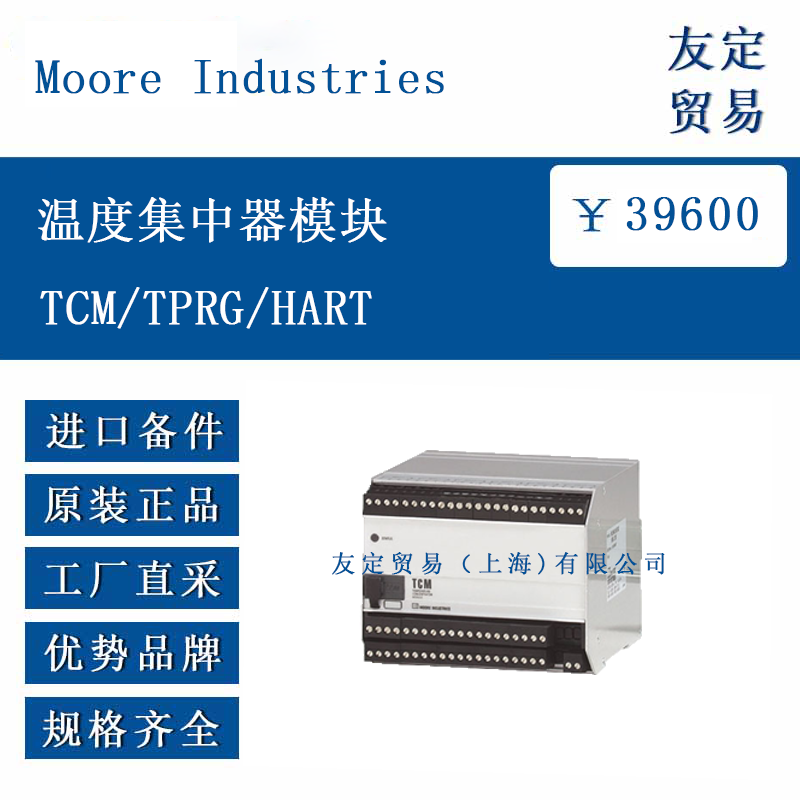

TCM 溫度集中器模塊是 TCS 溫度集中器系統的關鍵組成部分。它擁有 16 個通道，每個通道都具備單獨配置的能力，可接受 RTD（熱電阻）、T/C（熱電偶）、毫伏和 / 或電阻 / 電位器信號。作為溫度多路復用器，它能夠將這些不同類型的輸入信號轉換為標準的 HART 數字通信協議。這樣一來，方便了與其他支持 HART 協議的設備進行數據傳輸與交互，增強了系統的兼容性和集成性。所有 TCM 的操作參數既可以通過基于 HART 的系統進行配置，也能夠使用標準的 HART 手持設備進行設置，為用戶在不同場景下對模塊進行參數調整提供了便利。并且，借助 Moore Industries 的附加模塊，TCM 的 HART 信號能夠輕松轉換為 MODBUS RTU，以便與 MODBUS 主機進行通信，進一步拓展了其在不同通信網絡架構中的應用范圍。
二、功能特點
多通道獨立配置：16 個通道各自可單獨設置，能適應多種不同類型的溫度信號輸入，滿足復雜工業環境下不同測溫元件的接入需求，例如在一個工業現場，可能同時存在使用熱電阻和熱電偶進行溫度測量的情況，該模塊可同時處理這些不同類型信號。
標準通信協議轉換：將多種輸入信號轉換為標準 HART 數字通信協議，便于與其他支持 HART 協議的設備進行無縫對接，利于構建統一通信標準的工業自動化系統，同時通過附加模塊可轉換為 MODBUS RTU，增強了在不同通信網絡中的適應性。
靈活參數配置方式：支持基于 HART 系統配置以及 HART 手持設備配置，無論是在現場進行設備調試，還是通過上位系統對模塊進行遠程參數調整，都能方便實現，提高了操作的便捷性與靈活性。
三、選型指南
信號類型適配：若工業現場存在多種類型的溫度傳感器，如熱電阻、熱電偶等，需要確保模塊通道數量及類型配置能夠滿足所有傳感器信號接入。例如，若現場有 10 個熱電阻和 6 個熱電偶，那么模塊至少需要 16 個通道且能分別配置接受這兩種信號類型。
電源條件匹配：確認現場提供的直流電源電壓范圍是否在模塊要求的 15 - 42DC 之間。若現場電源電壓不穩定，需要考慮額外的穩壓措施，以保證模塊正常工作。
通信協議需求：根據整個工業自動化系統的通信架構來選擇。若系統主要采用 HART 協議進行數據傳輸，該模塊原生支持可直接選用；若系統中部分設備采用 MODBUS RTU 協議，那么需要考慮配備相應的附加模塊，以實現 HART 信號到 MODBUS RTU 信號的轉換。
四、技術參數
輸入信號：支持 RTD、T/C、毫伏、電阻 / 電位器信號。對于 RTD，可接受常見的 PT100、PT500 等類型；對于 T/C，支持 K 型、J 型、E 型等多種熱電偶類型 。具體的輸入信號范圍，例如毫伏信號輸入范圍可能是 - 100mV 到 + 100mV 等。
輸出信號：標準 HART 數字通信協議輸出。可通過 HART 通信，將溫度數據以特定的格式傳輸給其他設備，數據傳輸速率等指標符合 HART 協議相關規范 。通過附加模塊轉換為 MODBUS RTU 輸出時，也遵循 MODBUS RTU 協議的相關標準，如波特率、數據位、校驗位等參數可根據實際應用場景設置。
電源參數：工作電源為直流 15 - 42 伏，電源電流在正常工作狀態下有一定的范圍，以保證模塊在不同工作負載下穩定運行。
精度：在溫度測量信號處理方面，具有一定的精度指標。對于 RTD 信號輸入，溫度測量精度可能達到 ± 0.1℃，確保測量數據的準確性，為工業過程控制提供可靠依據。
五、產品尺寸
該模塊采用 DIN 標準安裝方式，其外形尺寸符合 DIN 導軌安裝的相關標準。具體尺寸方面，長度可能在 100mm 到 150mm 之間，寬度大概在 40mm 到 60mm，高度（厚度）在 30mm 到 50mm 范圍。這種尺寸設計緊湊，能夠在有限的控制柜空間內合理布局，同時方便與其他采用 DIN 導軌安裝的設備共同安裝在同一導軌上，利于工業現場的布線與設備集成。
六、應用領域
工業生產過程溫度監測：在化工、制藥、食品飲料等行業的生產過程中，需要對反應釜、管道、儲罐等設備的溫度進行實時監測。例如在化工反應釜中，通過多個溫度傳感器采集溫度信號，利用該溫度集中器模塊將信號集中處理并傳輸給控制系統，以便操作人員及時掌握溫度變化，保證生產過程的穩定與安全。
能源領域設備溫度管理：在發電廠、變電站等能源設施中，各類電氣設備、散熱系統等的溫度監測至關重要。該模塊可將分布在不同位置的溫度傳感器信號集中起來，通過 HART 或轉換后的 MODBUS RTU 通信協議，將溫度數據傳輸給監控系統，實現對設備溫度的遠程監測與管理，預防設備因溫度異常引發故障。
樓宇自動化溫度監控：在大型商業建筑、寫字樓等樓宇自動化系統中，用于監測空調系統、通風系統、鍋爐房等設備的溫度。通過將各個區域的溫度傳感器信號接入溫度集中器模塊，實現對整個樓宇溫度的集中監控與管理，為建筑內人員提供舒適的環境，同時也有助于能源的合理利用與設備的維護保養。
