一、產品介紹

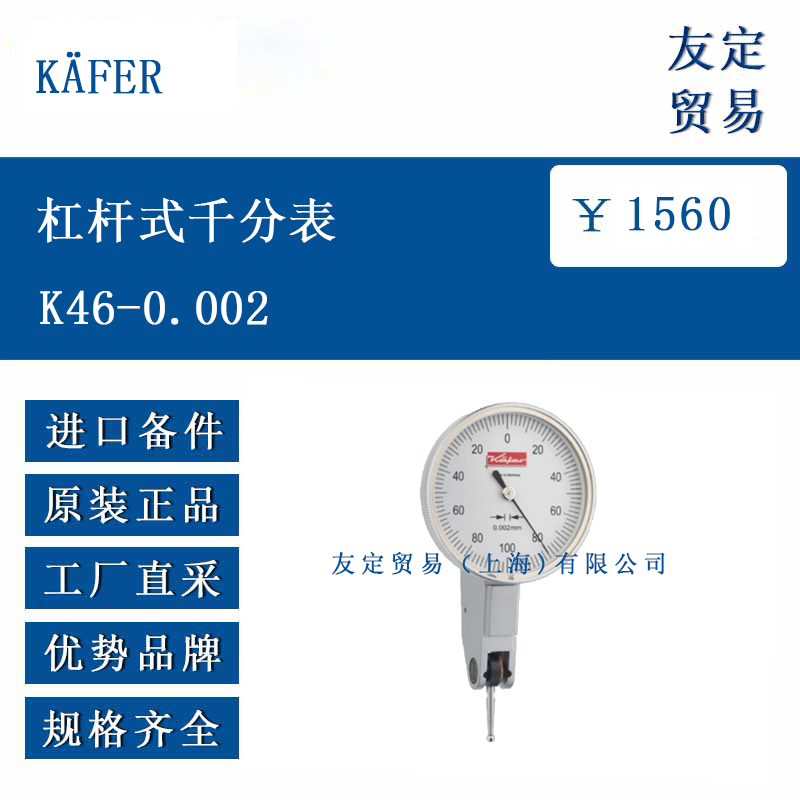

KÄFER K46-0.002 杠桿式千分表是一款用于精密尺寸測量的工具，主要用于檢測工件的形狀誤差、位置偏差等參數。其核心結構包括測量桿、指針、表盤和外殼等部件：測量桿端部裝有 2mm 直徑的硬質合金球，用于與被測工件接觸，減少磨損并保證測量穩定性；指針與內部傳動機構連接，可隨測量桿的微小位移順時針轉動，通過表盤刻度顯示測量值；外殼采用鍍鉻處理，保護內部的燕尾槽導軌免受損壞，延長設備使用壽命。
該千分表具備自動切換測量方向的功能，無需手動調整即可適應不同方向的測量需求，操作便捷。其關鍵軸承部位采用精密孔石和精密球軸承支撐，確保傳動順暢，減少測量誤差，適用于對精度要求較高的工業測量場景。
二、功能特點
KÄFER K46-0.002 杠桿式千分表具有抗磁性顯示特性，普通磁場不會對讀數產生影響，保證在有磁場干擾的環境中仍能正常工作。其表盤設計清晰，帶有可旋轉的滾花外環，便于用戶根據測量需求調整表盤角度，提升讀數便利性。
設備配備防滑離合器，能有效抵抗沖擊，減少意外碰撞對內部精密結構的損壞，增強耐用性。外殼上的 3 個燕尾槽導軌用于安裝 8mm 直徑的安裝軸，安裝穩固且便于與其他測量支架配合使用。此外，測量頭可更換，交付時附帶專用鑰匙，方便用戶根據需求更換不同材質或直徑的測量頭。
三、選型指南
選型時，首先需明確測量需求的精度等級：K46-0.002 的刻度值為 0.002mm，適用于需要高精度測量的場景，若測量精度要求較低，可選擇刻度值更大的型號。其次，需考慮測量范圍，該型號的測量范圍為 0.2mm（刻度標識 0-100-0），若需測量更大尺寸偏差，需選擇對應范圍的型號。
安裝條件也是重要因素：該型號適配 8mm 直徑的安裝軸，需確認安裝支架的兼容性。此外，測量環境需考慮是否存在磁場干擾，該型號的抗磁性可滿足普通磁場環境；若有防水、防塵需求，可參考帶 “AD” 標識的防水型號，但 K46-0.002 為普通防護設計，適用于干燥、少塵環境。
四、技術參數
KÄFER K46-0.002 杠桿式千分表的核心技術參數如下：刻度值為 0.002mm，測量范圍為 0.2mm，刻度標識為 0-100-0，即從 0 向兩側各可測量 0.1mm；外殼直徑為 40mm，符合 DIN 2270 標準中的形式 A；測量力為 0.15N±20%，既能保證測量接觸的穩定性，又可減少對精密工件的擠壓變形。
測量頭長度為 11.8mm，旋轉點到測量頭球中心的距離為 15.3mm，測量桿的擺動范圍為 240°，可靈活適應不同角度的測量需求
五、產品尺寸
KÄFER K46-0.002 杠桿式千分表的主要尺寸參數如下：外殼直徑（D）為 40mm，外殼相關的安裝尺寸中，E 為 6mm，G 為 7.5mm；測量頭長度（至球中心）為 11.8mm，確保在常規測量場景中能順利接觸工件。
外殼上的燕尾槽導軌經過精密加工，與 8mm 直徑的安裝軸配合，安裝后整體結構穩固。這些尺寸設計既保證了設備的緊湊性，又為測量操作預留了足夠空間，便于在機床、檢測平臺等場景中靈活使用。
六、應用領域
KÄFER K46-0.002 杠桿式千分表憑借 0.002mm 的高精度，廣泛應用于精密機械加工領域，如檢測軸承、齒輪等零件的圓度、平面度誤差，確保工件符合設計公差要求。在模具制造中，可用于測量模具型腔的尺寸偏差，保證模具裝配精度。
此外，該千分表還適用于工具校準場景，如對車床、銑床等設備的定位精度進行校驗，確保加工設備的準確性。在航空航天、汽車零部件等對精度要求嚴苛的行業，其穩定的測量性能也能為產品質量控制提供可靠支持，幫助用戶及時發現并修正生產過程中的微小偏差。
?
