一、產品介紹

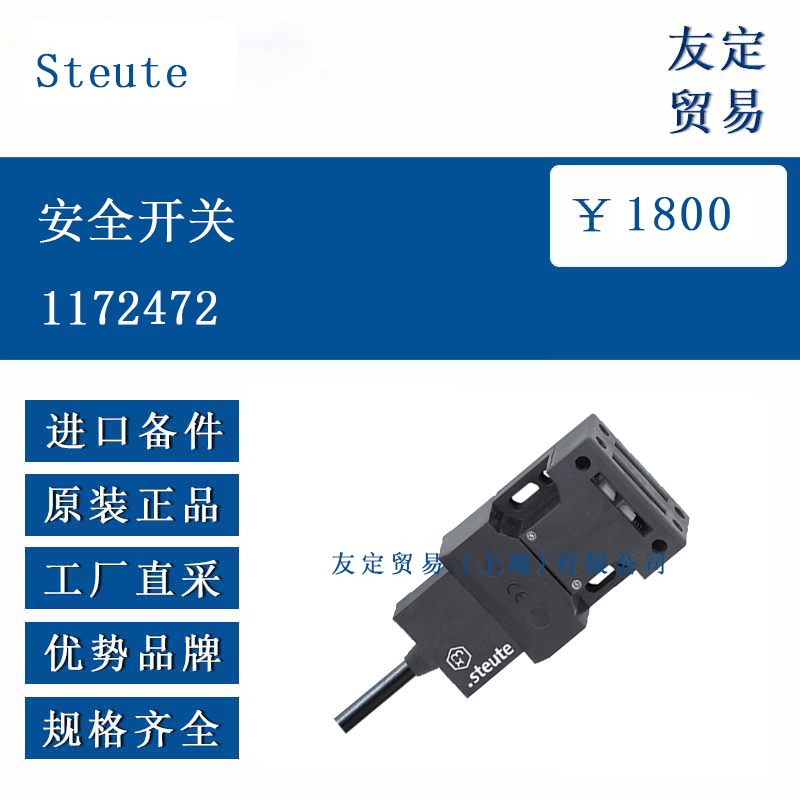

Steute 1172472 安全開關是一款適用于危險區域的防爆型安全開關，主要用于監測設備的門、蓋等部件的位置狀態，確保這些部件在設備運行時處于正確的關閉位置，從而保障設備和操作人員的安全。
該開關采用分離式執行器設計，但執行器不包含在開關的交付范圍之內，需單獨配備。其外殼由玻璃纖維增強的熱塑性材料制成，具備防震和自熄特性，能夠適應較為復雜的工業環境。開關內部包含 1 個常閉觸點和 1 個常開觸點，采用慢動式切換系統，具有強制斷開功能，可在緊急情況下可靠切斷電路。此外，開關配備了長度為 2 米的預接線電纜，方便現場的安裝與連接。
二、功能特點
Steute 1172472 安全開關的核心功能是通過監測設備部件的位置，實現對設備運行狀態的安全控制。當設備的門或蓋被打開時，開關會觸發觸點狀態的改變，進而發出信號使設備停止運行或進入安全狀態，防止意外發生。
其防爆特性使其能夠在 Ex zone 1 和 21 危險區域中使用，滿足防爆環境下的安全要求。外殼采用的玻璃纖維增強熱塑性材料不僅重量較輕，還具備良好的機械強度和耐腐蝕性，能夠承受一定的沖擊和振動。IP65 的防護等級意味著開關能夠有效抵御灰塵侵入和低壓水噴射，適合在有粉塵、水汽的工業環境中使用。
開關的鎖存力為 30N，能夠穩定地保持在鎖定狀態，避免因輕微振動導致的誤動作。強制斷開功能確保在發生故障時，常閉觸點能夠可靠斷開，保障電路的安全。此外，慢動式的切換系統使觸點動作平穩，減少了電弧的產生，延長了觸點的使用壽命。
三、選型指南
在選擇 Steute 1172472 安全開關時，首先需確認應用場景是否為 Ex zone 1 和 21 危險區域，該開關的防爆特性使其僅適用于這些特定的危險區域，非危險區域或其他類型的危險區域可能需要選擇其他型號的安全開關。
其次，需考慮設備所需的觸點配置，該開關為 1 個常閉觸點和 1 個常開觸點，應確保與設備的控制系統需求相匹配，以實現正確的信號傳遞和控制邏輯。
再者，要關注安裝環境的條件，如溫度范圍、防護需求等。該開關在 T6 等級下的環境溫度范圍為 - 20°C 至 + 65°C，T5 等級下為 - 20°C 至 + 75°C，需確保實際工作溫度在此范圍內；同時，IP65 的防護等級是否滿足安裝環境的防塵防水要求也需納入考量。
另外，由于執行器需獨配備，選型時需選擇與該開關兼容的執行器型號，以保證開關能夠正常工作。還需考慮電纜長度是否滿足安裝需求，該開關的預接線電纜長度為 2 米，若安裝距離較遠，可能需要額外的接線處理。
四、技術參數
Steute 1172472 安全開關的技術參數如下：符合 EN 60947-5-1、EN IEC 60079-0 等多項國際標準；外殼為玻璃纖維增強熱塑性材料，具有防震和自熄特性（UL 94 V-0）；防護等級為 IP65；開關類型為 type 2，編碼等級為低編碼。
觸點材料為銀，切換系統為慢動式，具備強制斷開常閉觸點功能，包含 1 個常閉觸點和 1 個常開觸點；連接方式為預接線電纜（H05VV-F），電纜橫截面為 4×0.75mm²（包含導體線箍），長度為 2 米。
額定沖擊耐受電壓為 4kV，額定絕緣電壓為 250V；常規熱電流在 T6 時為 6A，T5 時為 3A；額定工作電流 / 電壓為 6A/250VAC、0.25A/230VDC；使用類別為 AC-15、DC-13；短路保護需配備 6A gG/gN 熔斷器。
強制斷開行程為 9mm，強制斷開力約為 15N；機械壽命超過 100 萬次操作，B10d（10% 負載）為 200 萬次，機械壽命（TM）最長為 20 年；防爆標識為 L II 2G Ex db IIC T6/T5 Gb、L II 2D Ex tb IIIC T80°C/T95°C Db 等，獲得 PTB 和 IECEx 等相關認證；產品重量為 270g。
五、產品尺寸
其外殼的部分關鍵尺寸如下（單位：mm）：長度約 98mm，寬度約 40mm，高度約 71mm。這些尺寸參數決定了開關的安裝空間需求，在安裝前需確保設備上的安裝位置能夠容納該開關，并預留出足夠的操作和維護空間。
開關的安裝孔位和尺寸需與設備上的安裝支架相匹配，以保證安裝的穩固性。電纜的出線方向和位置也需在安裝時加以考慮，避免電纜受到過度的拉扯或擠壓，影響開關的正常工作和使用壽命。
六、應用領域
Steute 1172472 安全開關主要應用于存在爆炸性氣體或粉塵的危險區域，如 Ex zone 1（爆炸性氣體環境）和 Ex zone 21（可燃性粉塵環境）。在這些區域中，該開關可用于監測各類工業設備的門、蓋、防護罩等部件的位置狀態，例如在石油化工、制藥、食品加工、倉儲等行業的反應釜、儲罐、輸送設備、攪拌設備等上的應用。

在石油化工生產中，用于監測反應釜的檢修門是否關閉嚴密，防止易燃易爆氣體泄漏時設備仍在運行而引發危險；在制藥行業的粉塵車間，可安裝在粉塵收集設備的蓋板上，確保蓋板關閉時設備才能啟動，避免粉塵外溢引發爆炸風險。此外，在糧食加工、飼料生產等存在可燃性粉塵的環境中，該開關也能發揮重要的安全防護作用，保障設備的安全運行和操作人員的人身安全。

?
