產品介紹

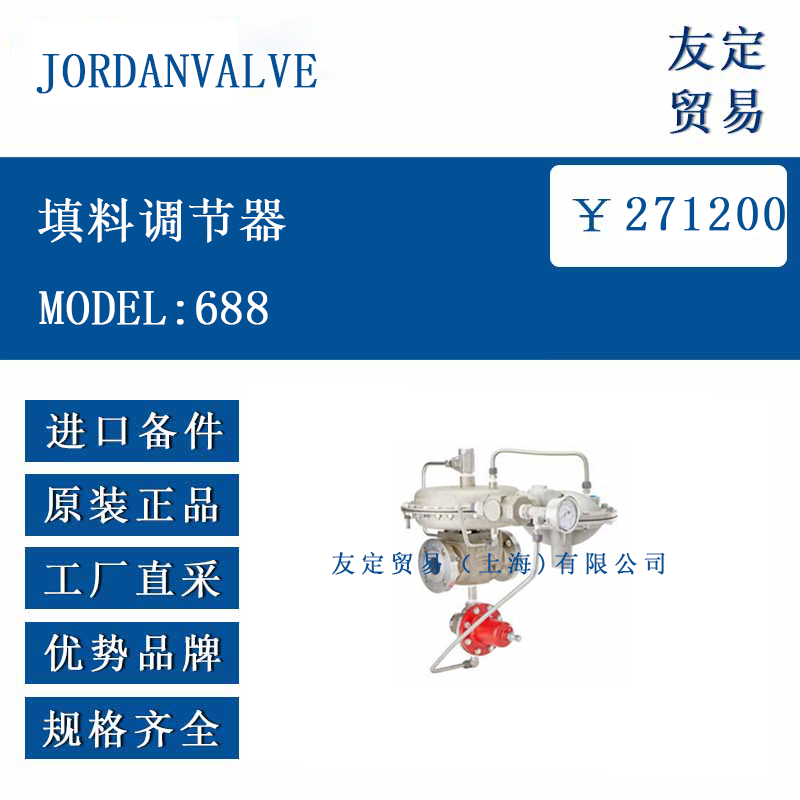

JORDANVALVE MODEL:688 是一款先導式軟密封調節器，主要用于低壓儲罐覆蓋系統中的壓力控制。該調節器能夠對儲罐壓力的微小變化做出響應，通過開啟或關閉閥門來維持預設的壓力設定點。其采用先導式操作設計，適配 1"至 2" 的管道尺寸，端部連接方式為 ANSI 法蘭（150#、300#），可根據不同的應用場景選擇合適的連接規格。
閥體材料有碳鋼（ASME SA216 WCB）和不銹鋼（ASME SA351 CF8M）兩種，trim 材料為 316SS（所有閥門標配），主閥座材料為 316SS/Viton， actuator 材料根據閥體材料不同而有所區別，碳鋼閥體搭配碳鋼 actuator，CF8M 閥體搭配化學鍍鎳碳鋼 actuator，隔膜材料為丁腈橡膠，這些材料選擇使其能夠適應不同的介質和環境條件。
功能特點
該調節器能夠在低至 1" wc 的壓力下實現精準調節，適用于對壓力控制精度要求較高的低壓儲罐系統。具備 ANSI Class VI 關閉性能，能夠有效切斷流體，減少泄漏，保證系統的密封性。提供五種可用的彈簧范圍（1-5 wc、4-10 wc、5-30 wc、0.5-1.75 psi、1.0-3.5 psi），可根據實際壓力控制需求進行選擇，增強了設備的適配性。
最大 inlet 壓力為 200 psi，能夠滿足多數低壓儲罐系統的壓力要求，同時具備較高的流量系數（1"為 17 Cv、1-1/2" 為 30 Cv、2" 為 45 Cv），可實現較大流量的調節，適用于需要較高流量的場景。先導式設計使其對壓力變化的響應更為靈敏，能夠快速調整閥門開度，維持系統壓力穩定。
選型指南
選型時需首先確定所需的閥門尺寸，該調節器有 1"、1-1/2"、2"三種規格，需根據管道尺寸和流量需求選擇，流量系數可作為參考（1" 對應 17 Cv、1-1/2"對應 30 Cv、2" 對應 45 Cv）。其次，根據介質特性和環境條件選擇閥體材料，若介質具有腐蝕性，可選擇不銹鋼（ASME SA351 CF8M）閥體；若為普通介質，碳鋼（ASME SA216 WCB）閥體即可滿足需求。
端部連接方式需與系統中的法蘭規格匹配，有 150# 和 300# ANSI 法蘭可選。彈簧范圍的選擇需結合系統所需的壓力控制范圍，五種彈簧范圍分別對應不同的壓力區間，需確保所選范圍覆蓋實際工作壓力。此外，需考慮壓力降要求，該調節器的最小壓力降為 25 psi（1.7 bar），最大為 200 psi（13.8 bar），需保證系統的壓力降在此范圍內。
技術參數
尺寸規格：1"（DN25）、1-1/2"（DN40）、2"（DN50）。
端部連接：ANSI 法蘭 150#、300#。
閥體材料：碳鋼（ASME SA216 WCB）、不銹鋼。
trim 材料：316SS（所有閥門標配）。
主閥座材料：316SS/Viton。
actuator 材料：碳鋼（適用于 WCB 閥體）、化學鍍鎳碳鋼。
隔膜材料：丁腈橡膠。
壓力控制相關：五種彈簧范圍（1-5 wc、4-10 wc、5-30 wc、0.5-1.75 psi、1.0-3.5 psi）；最小壓力降 25 psi（1.7 bar），最大壓力降 200 psi（13.8 bar）；最大 inlet 壓力 200 psi @ 100°F；最大出口殼體壓力 185 psi（12.8 bar）。
流量系數：1"為 17 Cv，1-1/2" 為 30 Cv，2" 為 45 Cv。
關閉性能：ANSI Class VI。
產品尺寸
1"閥門（150#）的 A 尺寸為 9.25"（235mm）；1-1/2"閥門（150#）的 A 尺寸為 8.75"（222mm），（300#）為 9.25"（235mm）；2" 閥門（150#）的 A 尺寸為 10.00"（254mm），（300#）為 10.50"（267mm）。此外，3/4"FNPT 傳感線連接相關尺寸包括 22.56"（573mm）、8.17"（207mm）、8.45"（215mm）、9.88"（251mm）等，具體可參考產品尺寸圖。
應用領域

該調節器主要應用于低壓儲罐覆蓋系統，在化工、石油、食品飲料等行業中較為常見，用于維持儲罐內的壓力穩定，防止外界空氣進入或介質泄漏。例如，在化工生產中，用于儲存腐蝕性液體的低壓儲罐，通過該調節器控制罐內壓力，保證儲存環境的安全性；在食品行業，用于儲存液體原料的儲罐，維持罐內壓力穩定以避免原料受到污染。此外，其精準的壓力控制能力也使其適用于其他需要低壓精準調節的工業系統。
