產品介紹

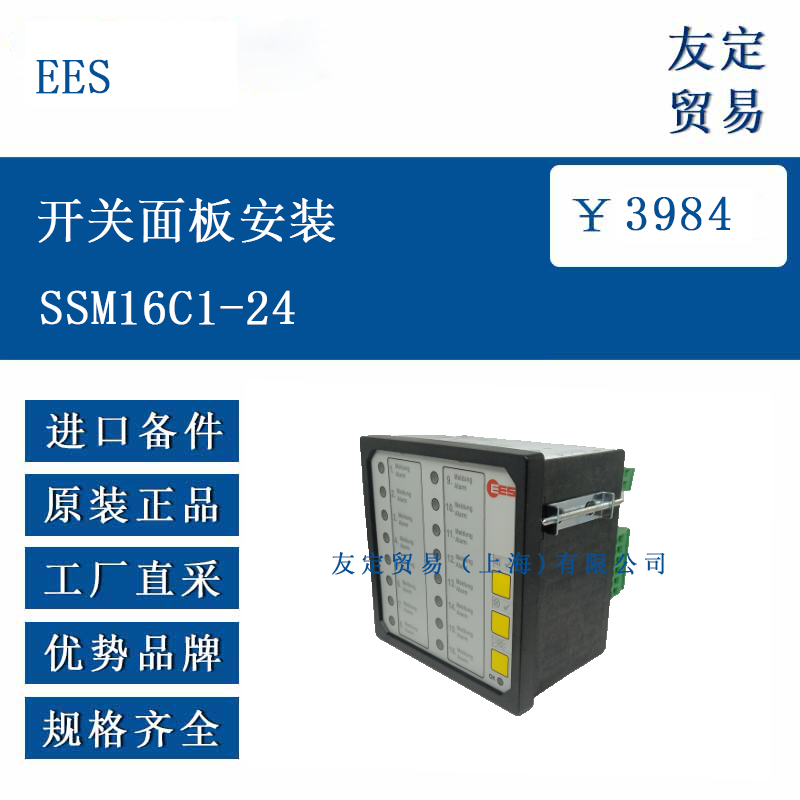

EES SSM16C1-24 是一款開關面板安裝的標準故障，主要用于控制和監測系統中，實現對故障信息的集中顯示和處理。其采用緊湊設計，外殼尺寸為 96x96mm，適合安裝在開關面板的 91x91 (±0.5mm) 安裝孔中。設備配備 16 個報警輸入，通過 LED 燈進行狀態顯示，LED 采用寬視角設計，便于觀察。同時，設備設有燈測試、喇叭確認和燈確認按鈕，以及集體報告繼電器和喇叭繼電器，可實現集體報警和單獨確認功能。所有輸入通過光電耦合器實現電氣隔離，支持任意相位驅動，接線采用可插拔的標記端子，方便安裝和維護。此外，設備配備透明窗口，可通過插入標簽條對 LED 進行自定義描述。
功能特點
該設備的 LED 顯示采用標準顏色區分，故障報警為紅色，運行指示為綠色，直觀區分不同狀態。支持 1:1 繼電器模塊（RM16）可選配，通過扁平電纜與基礎設備連接，可將每個報警信號傳輸至前端計算機等設備，繼電器觸點默認設置為常開。具備新值消息功能，通過單頻閃光、集體報告和單獨確認實現信息傳遞，輸入采用常開原理，確保信號檢測的穩定性。所有電路通過光電耦合器實現電位隔離，提高設備抗干擾能力和安全性。端子采用可插拔設計并帶有標記，簡化接線和維護流程。緊湊的 96x96mm 外殼設計，節省安裝空間，適合面板安裝場景。透明窗口支持插入標簽條，可根據實際需求自定義 LED 描述，增強使用靈活性。
選型指南
選型時需首先確認所需輸入數量，該型號提供 16 個報警輸入，若輸入需求較少，可考慮同系列的 8 輸入型號。其次，需匹配供電和信號電壓，SSM16C1-24 的供電電壓（U Sup）為 24V，信號電壓（U Sig）為 24V，需確保使用場景的電源符合這一范圍。考慮安裝環境條件，設備工作溫度范圍為 -20°C 至 +60°C，存儲溫度為 -20°C 至 +70°C，濕度平均不超過 75%，短時（56 天）不超過 93%，且不允許運行中出現冷凝，需確保使用環境符合這些要求。防護等級方面，前端為 IP54，后端為 IP20，適合粉塵和少量水濺的環境，若環境更為惡劣，需額外采取防護措施。若需要將報警信號傳輸至其他設備，可選擇搭配 RM16 繼電器模塊。
技術參數
機械數據：外殼材料為 MBS（防火玻璃增強諾麗爾），前端防護等級 IP54，后端 IP20。端子支持剛性或柔性導線，無導線套管時橫截面為 0.2-2.5mm²，有導線套管時為 0.25-2.5mm²。設備尺寸（含端子）為 96mm x 96mm x 86mm，重量約 0.30kg。
環境條件：工作溫度 -20°C 至 +60°C，存儲溫度 -20°C 至 +70°C，濕度平均 ≤75% r.H.，短時（56 天）≤93% r.H.，不允許運行中冷凝。
電氣數據：功耗最大 2.0W，最大接通電流 <10A @24V DC（<1ms）。繼電器觸點負載：24-250V AC/2A，110V DC/0.5A，220V DC/0.3A。絕緣強度：除繼電器觸點外的所有電路間 4kV eff/50Hz 1min，繼電器觸點間 500V eff/50Hz 1min。電磁兼容性符合 EN 61000-6-2、EN 61000-4 系列等標準。
電壓與輸入電阻：供電電壓標稱 24V，范圍 10-36V DC；信號電壓標稱 24V，范圍 16-50V AC/DC，輸入電阻 10kΩ。
產品尺寸
設備外殼尺寸（寬 x 高 x 深）為 96mm x 96mm x 86mm（含端子），安裝孔尺寸為 91x91 (±0.5mm)，適合開關面板安裝。具體的安裝和端子布局可參考產品 dimensional drawing，確保安裝空間和周邊設備匹配。
應用領域

該設備主要應用于工業控制和監測系統，如電力系統的配電監測、工業生產線的設備狀態監控、機械設備的故障報警等場景。在需要集中顯示多個故障點或狀態信號的場合，如工廠控制室的開關面板、自動化生產線的監控終端等，可通過其 LED 顯示和報警功能，及時反饋設備運行狀態，便于操作人員快速識別和處理異常。其緊湊設計和靈活的接線方式，也使其適用于空間有限的安裝環境，如小型控制柜、分布式監測節點等。

?
