一、產品介紹

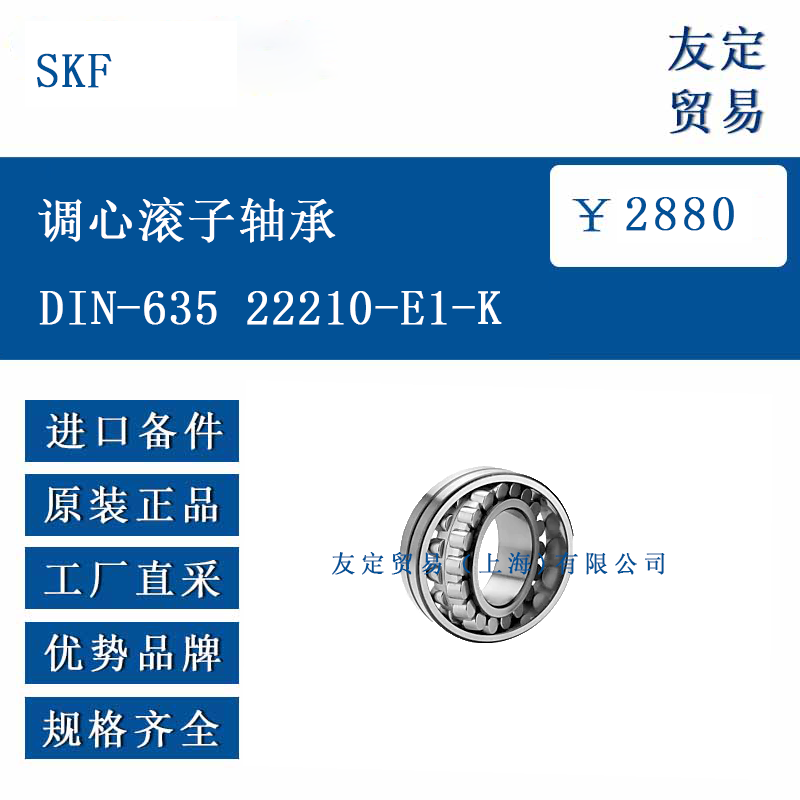

SKF DIN-635 22210-E1-K 調心滾子軸承是一種雙列滾子軸承，主要用于承受徑向載荷，同時也能承受一定的雙向軸向載荷。其內部結構包含內圈、外圈、雙列對稱球面滾子及保持架，保持架為鋼板材質，起到分隔和引導滾子的作用。內圈采用錐孔設計（錐度 1:12），可與緊定套或退卸套配合安裝，便于在光軸上進行固定和調整。
該軸承的外圈滾道呈球面形，具有調心功能，能夠補償軸與軸承座之間的相對角度偏差，適用于安裝對中性較差的場景。軸承表面經過精密加工，滾子與滾道之間的接觸均勻，可有效分散載荷，減少局部磨損。在使用過程中，需根據工作條件選擇合適的潤滑方式（油脂潤滑或油潤滑），以保證其順暢運轉。
二、功能特點
該軸承的核心功能是提供旋轉支撐并承受載荷，其雙列滾子結構使其能夠承受較大的徑向載荷，同時可承受一定的雙向軸向載荷，適用于重載機械場景。球面滾道設計賦予其調心能力，可補償因安裝誤差或軸變形導致的角度偏差（靜態和動態角度誤差均可適應），減少軸承運轉時的附加應力。
內圈錐孔配合緊定套或退卸套使用，便于軸承在軸上的安裝與定位，且能實現軸向間隙的調整，提高安裝靈活性。鋼板保持架具有較好的剛性，可在較高轉速下保持滾子的穩定分布，減少滾子之間的摩擦和碰撞。此外，軸承的工作溫度范圍較寬（-30°C 至 200°C），能夠適應多種工業環境的溫度條件。
三、選型指南
選型時，首先需根據機械的載荷條件確定軸承的承載能力。該軸承的基本額定動載荷為 109000N，基本額定靜載荷為 107000N，用戶需結合實際徑向和軸向載荷大小，確保載荷不超過軸承的額定值。其次，需考慮運轉速度，軸承的極限轉速為 9800r/min，參考轉速為 5100r/min，應根據機械的實際轉速選擇合適的潤滑方式（油脂潤滑或油潤滑），避免因轉速過高導致過熱。
安裝條件也是重要考量因素，若軸與軸承座存在角度偏差，該軸承的調心特性可滿足需求，但需控制偏差在允許范圍內；內圈錐孔設計適用于需要在光軸上安裝的場景，需搭配相應的緊定套（如 H310）或退卸套（如 AHX310）使用。此外，工作環境溫度需在 - 30°C 至 200°C 范圍內，若超出該范圍，需考慮其他型號或采取額外的溫控措施。
四、技術參數
尺寸參數：內徑 50mm，外徑 90mm，寬度 23mm；內圈滾道直徑 59.9mm，外圈孔徑 80.8mm；最小倒角尺寸 1.1mm；潤滑孔直徑 3.2mm，潤滑槽寬度 4.8mm。
安裝尺寸：軸肩最小直徑 57mm，最大直徑 59mm；軸承座肩最大直徑 83mm；最大凹槽半徑 1mm；緊定套最小腔徑 55mm，最小腔寬 10mm。
性能參數：基本額定徑向動載荷 109000N，基本額定徑向靜載荷 107000N，徑向疲勞載荷極限 14600N；極限轉速 9800r/min，參考轉速 5100r/min；重量約 0.585kg。
溫度范圍：工作溫度 - 30°C 至 200°C。
計算系數：極限軸向載荷與徑向載荷比（e）為 0.23；動態軸向載荷系數 Y1=2.95、Y2=4.4；靜態軸向載荷系數 Y0=2.89。
五、產品尺寸
該軸承的主要尺寸符合 DIN 635-2 標準，具體為：內徑 50mm，外徑 90mm，寬度 23mm。安裝相關尺寸包括：軸肩直徑范圍 57mm-59mm，軸承座肩直徑最大 83mm，凹槽半徑最大 1mm。這些尺寸決定了軸承與軸、軸承座的配合方式，安裝時需確保相關部件的加工尺寸與軸承尺寸相匹配，以保證配合精度和運轉穩定性。軸承的整體結構緊湊，能夠適配多種中小型機械的安裝空間需求。
六、應用領域
SKF DIN-635 22210-E1-K 調心滾子軸承適用于多種工業場景。在機床設備中，可用于主軸或進給軸的支撐，承受切削過程中產生的徑向載荷及少量軸向力，其調心功能可補償軸系的安裝誤差；在礦山機械的傳動部件中，該軸承能承受重載和沖擊載荷，適應惡劣工況下的運轉需求。

在造紙機械中，由于設備結構龐大，軸系易產生一定的角度偏差，軸承的調心特性可有效減少運轉阻力；在紡織機械的轉動部件中，其穩定的旋轉性能有助于保證設備的連續運轉。此外，該軸承還可用于印刷機械、輸送設備等，為各類機械的旋轉軸提供可靠的支撐，確保設備的正常運行。
