一、產品介紹

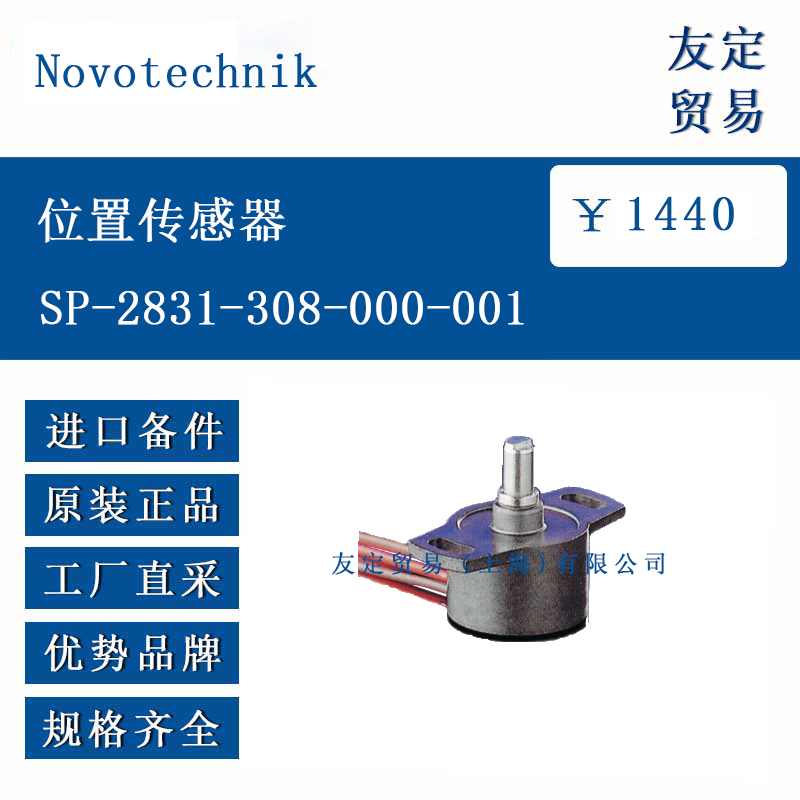

SP-2831-308-000-001 位置傳感器主要用于將旋轉運動轉換為比例電壓信號，采用導電塑料技術制造電阻軌和集電極軌，確保信號轉換的穩定性。其外殼和軸承由特殊的高溫 resistant 塑料制成，能適應較寬的溫度范圍。
安裝方面，傳感器配備長槽固定裝置，便于機械調整和安裝，可在任意位置安裝。軸為不銹鋼材質，帶標記軸（形狀 B），當軸標記指向端子 2 時，電刷處于電中心位置，便于校準。電氣連接通過密封在外殼中的導線實現，導線長度約 300mm，絕緣層為 TPE-PEE 材質，適配多種接線方式。
該傳感器采用彈性阻尼貴金屬多指電刷，即使在惡劣工作條件下也能保證可靠接觸，且對灰塵和潮濕不敏感，IP65 防護等級使其能在多塵或潮濕環境中穩定工作。此外，其設計支持 5000 萬次運動的長壽命，滿足長期使用需求。
二、功能特點
SP-2831-308-000-001 位置傳感器的核心功能是精準轉換旋轉運動為比例電壓信號，確保旋轉位置的實時監測。IP65 防護等級使其具備較強的防塵防水能力，適用于環境條件較嚴苛的場景，如潮濕或多塵的工業環境。
安裝便捷性是其顯著特點，長槽固定設計簡化了安裝流程，同時允許一定的機械調整，節省安裝時間。帶標記軸便于快速確定電中心位置，簡化校準步驟。彈性阻尼貴金屬多指電刷的使用，保證了在振動等惡劣條件下的接觸可靠性，減少信號波動。
該傳感器具有較長的使用壽命，5000 萬次運動的耐久性可滿足長期連續工作的需求，降低更換頻率。此外，其對灰塵和潮濕不敏感，進一步提升了在復雜環境中的適用性，無需頻繁維護即可保持穩定運行。
三、選型指南
選型時，首先需考慮應用環境的防護需求：若環境存在大量粉塵或液體飛濺，SP-2831-308-000-001 的 IP65 防護等級是合適選擇；若環境較干燥清潔，IP54 防護等級的型號可作為替代。
其次，需確認旋轉角度范圍是否匹配，該型號實際電角度為 308°±2°，若應用場景需要其他角度（如 100°、345°），則需選擇同系列對應型號。
通道數選擇也需根據需求：該型號為 1 通道，若應用要求更高的冗余度，可選擇 2 通道（電全冗余）型號。此外，需考慮安裝空間和扭矩要求，其最大允許軸負載為 20N，扭矩為 0.5Ncm，確保與驅動機構匹配。
四、技術參數
SP-2831-308-000-001 位置傳感器的電氣參數如下：實際電角度 308°±2°，標稱電阻可選 3kΩ 或 5kΩ，電阻公差 ±20%；重復性方面，因軸形狀 B，誤差 < 0.03°；獨立線性度 ±0.3%，輸出電壓比的溫度系數典型值為 5ppm/K。
最高允許施加電壓 42V，推薦工作電刷電流≤1μA，故障時最大電刷電流 10mA。絕緣電阻≥10MΩ，介電強度（50Hz，2s，1bar，500VAC）≤100μA。
環境參數方面，工作溫度范圍 - 40 至 + 120℃，可承受 5-2000Hz 的振動及 20g 的加速度。壽命為 5000 萬次運動，防護等級 IP65。
機械參數包括：重量約 30g，最大運行速度 120min?¹，安裝螺絲為 M4 帶墊圈，擰緊扭矩 180Ncm，導線長度約 300mm，直徑約 1mm²。
五、產品尺寸
SP-2831-308-000-001 位置傳感器的驅動側平行偏移尺寸 < 0.05mm，軸直徑 6mm（形狀 B）。外殼采用高溫 resistant 塑料，重量約 30g，便于安裝和攜帶。
安裝部分配備長槽固定裝置，允許一定的位置調整，適配不同的安裝空間。整體結構緊湊，尺寸設計兼顧了安裝靈活性和環境適應性，可集成到各類設備中，無需占用過多空間。
六、應用領域
該傳感器適用于需要將旋轉運動轉換為比例電壓信號的場景。在工業自動化領域，可用于監控閥門、傳送帶等設備的旋轉位置，確保設備運行參數的精準控制；在機械制造中，可集成到機床的旋轉部件，實時反饋位置信息，輔助加工精度控制。
因其 IP65 防護等級和耐溫特性，也適用于戶外設備或工業環境中的惡劣場景，如農業機械的旋轉部件監測、工程機械的液壓系統位置反饋等。在醫療器械中，可用于需要精準控制旋轉位置的設備，如康復器械的角度調節，憑借其長壽命和可靠性保證設備的穩定運行。
此外，在汽車測試設備中，該傳感器可用于模擬旋轉部件的運動，提供準確的位置信號，支持測試數據的采集與分析，滿足各類旋轉位置監測的需求。
