產品介紹

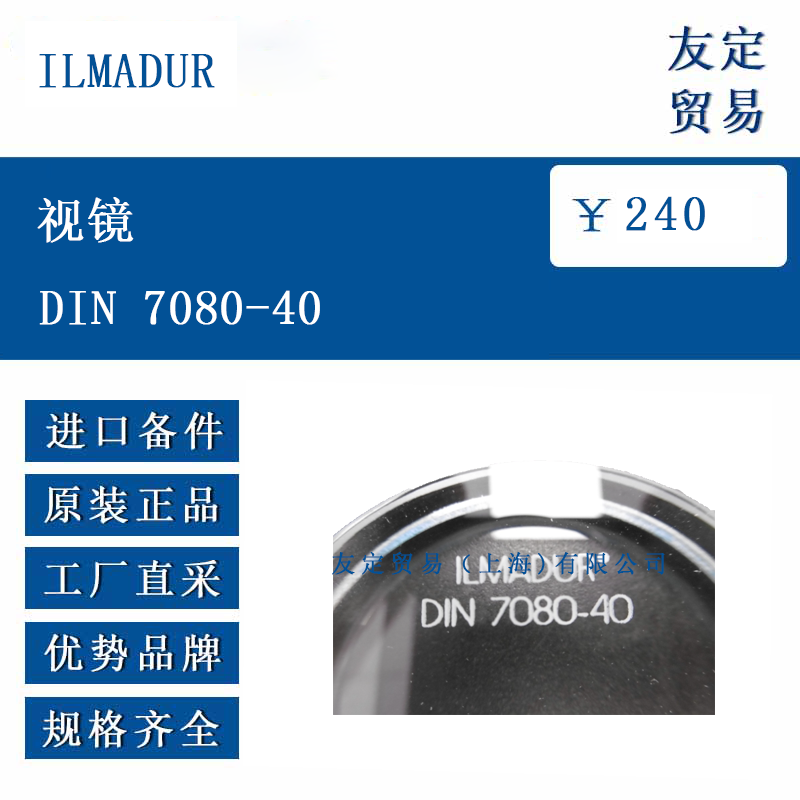

ILMADUR DIN 7080-40 視鏡是一款符合 DIN 7080 標準的工業視鏡，主要用于觀察設備內部的流體流動、物料狀態或反應情況。其采用硼硅酸鹽玻璃（I-420）制成，具有良好的機械性能和耐熱性能。視鏡表面經過拋光處理，邊緣倒角，側面為壓制或研磨工藝制成，確保觀察清晰度和結構穩定性。產品尺寸公差、厚度等參數均符合標準要求，適配相應的設備框架，為工業生產中的可視化監控提供支持。
功能特點
該視鏡具備多項實用功能。其拉伸彎曲強度≥160 N/mm²，表面預應力≥100 N/mm²，經熱預應力處理后，拉伸彎曲強度至少提升 2.5 倍，滿足 DIN 7080 標準對安全性的要求。耐熱沖擊性能良好，溫差變化至少可達 265K，能適應一定范圍內的溫度波動。工作溫度最高為 300°C，超過 280°C 可能導致壓應力釋放，影響使用壽命。視鏡的平面度和平行度控制嚴格，確保觀察時無明顯畸變，為準確判斷設備內部狀態提供清晰視野。
選型指南
選型時，需根據設備的工作壓力選擇合適規格，視鏡的最大工作壓力與尺寸、厚度相關，可參考產品參數表確定。工作溫度需控制在 300°C 以內，若溫度接近或超過 280°C，需評估對使用壽命的影響。介質類型也是重要因素，需確認硼硅酸鹽玻璃材質是否耐受介質的腐蝕。此外，需匹配設備的安裝尺寸，包括視鏡直徑、厚度及墊片內徑等，確保與設備框架適配，安裝后密封可靠。
技術參數
ILMADUR DIN 7080-40 視鏡的主要技術參數如下：材質為硼硅酸鹽玻璃（I-420）；拉伸彎曲強度≥160 N/mm²，表面預應力≥100 N/mm²；最大工作溫度 300°C，耐熱沖擊溫差≥265K；直徑公差根據尺寸范圍而定（≤125mm 為 ±0.5mm）；厚度公差（≤20mm 為 + 0.5mm/-0.25mm）；平面度（直徑≤100mm 為 0.05mm）；平行度（直徑≤100mm 為 0.20mm）。
產品尺寸
該視鏡的尺寸符合 DIN 7080 標準，“40” 對應的直徑參數通常為 40mm（具體以產品表為準），厚度根據工作壓力計算確定，遵循 Timoshenko 方程（s≥c?d?√(p?S/(10?σ))），其中 c 為 0.55，d?為平均直徑，p 為工作壓力，S 為安全系數，σ 為最小預應力。墊片內徑需與視鏡尺寸匹配，確保安裝密封。
應用領域

ILMADUR DIN 7080-40 視鏡廣泛應用于工業設備的可視化監控場景，如化工、制藥、食品加工等行業的反應釜、儲罐、管道等設備，用于觀察內部介質的流動、液位、顏色變化等狀態，幫助操作人員掌握生產過程，確保設備正常運行。其符合標準的設計和穩定的性能，使其能適應多種工業環境的需求。
