產品介紹

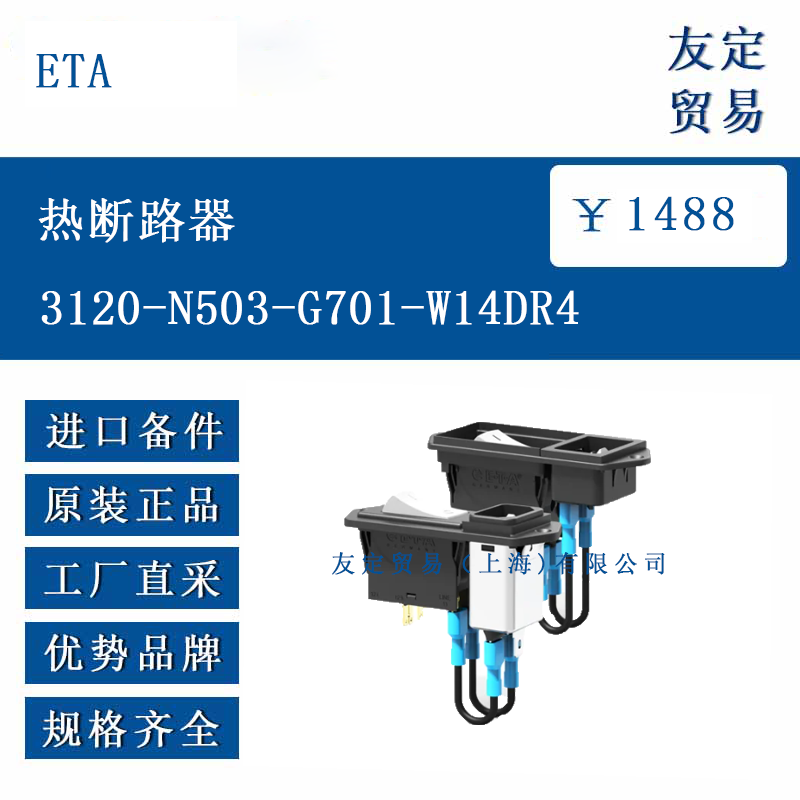

3120-N503-G701-W14DR4 熱斷路器 / 開關組合將過流保護和通斷開關功能集成在單個組件中，其跳閘元件為熱雙金屬片，非常適合用于電機、泵、變壓器和電纜的過載保護。跳閘后，可可靠、輕松、快速地復位，其強制無跳閘機制確保即使在執行器被阻塞時，電路也能可靠斷開。該型號也有熱磁脫扣版本，且可作為符合 EN IEC 61058 標準的開關使用。
功能特點
該熱斷路器有單極或雙極兩種類型，電壓額定值為交流 240V、直流 50V，也可根據要求提供交流 415V 版本；電流額定范圍為 0.1 至 20A，單極設備可根據要求提供高達 30A 的版本。具備可選的推入式端子，便于快速接線且具有長期穩定性，可通過設備入口模塊擴展功能，還可搭配低壓釋放、輔助觸點功能、遠程跳閘或快速磁跳閘等附加模塊擴展功能。符合 IEC/EN 60601 標準，適用于醫療設備。其設計能確保設備的高可用性，減少安裝和接線時間，節省空間，降低配置和存儲成本，并提高整體可靠性。
選型指南
選型時需考慮安裝方式，該型號采用卡扣式安裝，N5 對應的安裝切口尺寸為 44.5x22mm。根據極數需求選擇，其有單極和雙極等不同極數配置，分別對應不同的開關和保護方式。端子設計方面，G7 端子類型在 N7 的基礎上，端子 11 和 21 帶有額外的 M3.5 平頭螺釘。同時，需根據照明電壓（工作電壓）、電流額定值等參數進行選擇，還可根據需要選擇是否帶有端子護罩。
技術參數
額定電壓為交流 240V、直流 50V，可根據要求提供交流 415V；電流額定范圍為 0.1 至 20A，單極設備可根據要求提供高達 30A。環境溫度范圍為 - 30 至 60°C。絕緣配合符合 IEC 60664 標準，工作區域?yàn)?2.5kV/2 加強絕緣；介電強度方面，工作區域的測試電壓為交流 3000V，雙極的極間測試電壓為交流 1500V；絕緣電阻大于 100MΩ（直流 500V）。在壽命方面，單極在交流 240V、0.1-20A、1 倍額定電流感性負載下為 30,000 次循環；雙極在交流 240V、0.1-16A、1 倍額定電流感性負載下為 50,000 次循環等，具體因電壓、電流及極數不同而有所差異。
產品尺寸
部分尺寸參數如下：如 3120-N5.1-P7... 在 OFF 位置時，部分尺寸為 52.4、56.4、15.5 等；3120-N5.6-P7... 的部分尺寸為 50、34.9、27 等。安裝面板厚度方面，樣式 1/3/6/7/A/D/F/G 對應的 a 值為 1-6.35mm，b 值為 1-4mm；樣式 4、E 和 V 對應的 a 值為 1-5.5mm，b 值為 1-3.2mm。
應用領域
適用于醫療和實驗室設備、儀器和機械制造、專業工具、家用和花園電器、辦公機器、音頻設備、機床等領域，可對這些設備中的電機、泵、變壓器和電纜等提供過載保護。
