一、產品介紹

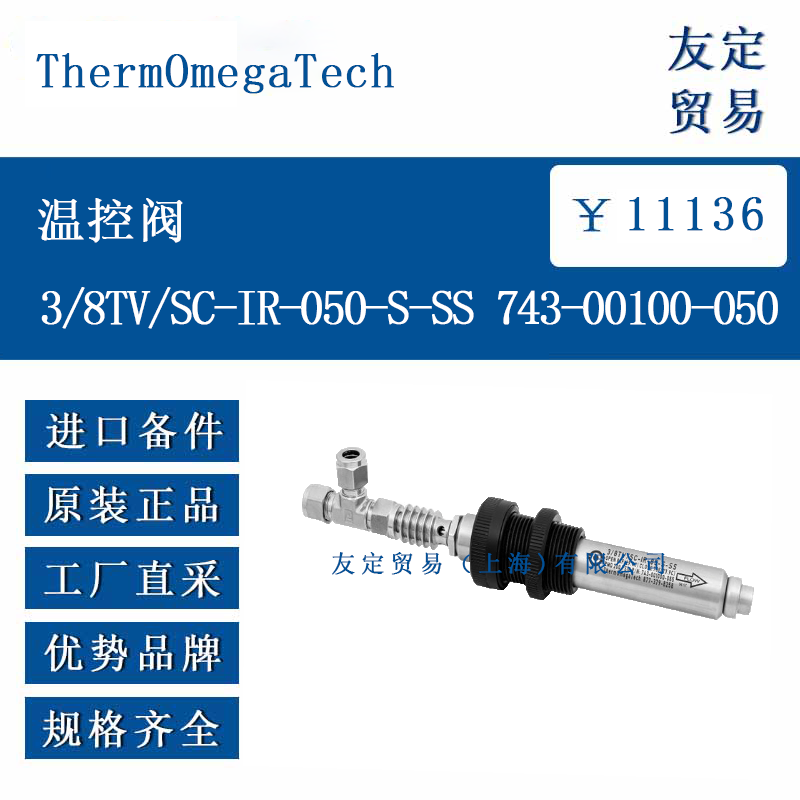

3/8TV/SC-IR-050-S-SS 743-00100-050 是一款用于儀器或分析儀外殼溫度控制的反向作用溫控閥，主要應用于冷卻場景。其通過位于外殼內部的熱動執行器感知溫度，當溫度上升至設定值（50°F）時，閥門開啟，調節乙二醇、水、空氣等冷卻介質的流量，以維持外殼內的溫度穩定；當溫度下降時，閥門關閉，停止或減少冷卻介質供給。
該閥為自力式設計，無需外部電源或信號，依靠熱動執行器的熱脹冷縮原理工作，安裝時配備防水的穿板配件，可選 3/8 英寸管路連接配件，整體結構緊湊，可完全安裝于外殼內部，是替代電動冷卻控制的經濟可靠選擇。
二、功能特點
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥采用自力式運行模式，無需電源或信號輸入，適用于無外接能源的場景。其核心部件熱動執行器采用 300 系列不銹鋼材質，閥體、配件、彈簧及閥塞同樣為不銹鋼，具備良好的耐腐蝕性，延長了在復雜環境中的使用壽命。
閥門為直接作用式，無先導閥，響應速度快，配合緊湊輕量的設計，能快速感知溫度變化并調節流量。Ram 型閥塞確保可靠密封，關閉時無泄漏；兼容標準管件和連接方式，安裝快捷，且不受壓力變化影響，能在不同工況下穩定維持設定溫度范圍，減少過熱風險。
三、選型指南
選型時，首先需確認應用場景為冷卻控制，該閥為反向作用型，適用于調節冷卻介質，若為加熱場景則需選擇正向作用型號。管徑方面，3/8 英寸適配對應規格的管路，需與系統管路尺寸匹配。
設定溫度需根據外殼所需維持的溫度范圍選擇，該型號設定溫度為 50°F，反向作用下關閉溫度通常比開啟溫度低 10°F，需確保與實際需求一致。工作壓力和溫度需在閥的額定范圍內，避免超壓超溫影響性能。
連接配件默認采用 Parker fittings，若系統為 Swagelok 配件，可選擇對應配置；同時推薦安裝 20 目濾網，以保護閥門免受雜質損壞。
四、技術參數
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥的管徑為 3/8 英寸（10mm），主要尺寸參數：L（長度）254mm，M（閥端尺寸）30mm，X（最大長度）132mm；重量 0.7lb（0.3kg）。
流量系數 Cv 值為 0.5，最大工作壓力 200 PSIG（13.8 BAR），最高工作溫度 388°F（198°C）。設定溫度 50°F，反向作用下，關閉溫度約為 40°F。
材質方面，熱動執行器、熱隔離延伸段、校準鎖緊螺母、軛架、三通閥體等為 300 系列不銹鋼；閥安裝穿板配件為乙縮醛共聚物，兼容冷卻介質的化學特性。
五、產品尺寸
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥的整體長度（L）為 254mm，閥端尺寸（M）30mm，最大長度（X）132mm，適配 3/8 英寸外徑的管路。安裝時需預留足夠空間，確保閥門操作與維護便捷，穿板配件的尺寸需與外殼開孔匹配，以保證防水密封性能。具體安裝尺寸可參考產品附帶的圖紙，確保與系統布局兼容。
六、應用領域
該溫控閥主要用于儀器或分析儀外殼的溫度控制，尤其適用于需要冷卻調節的場景。在工業自動化中，可維持分析儀外殼內的穩定溫度，確保設備精度；在實驗室設備中，用于控制儀表外殼的溫度，避免因過熱影響數據準確性。

此外，其可調節乙二醇、水、空氣等冷卻介質的流量，適用于無外接電源的環境，如戶外監測設備、偏遠地區的工業儀表等，為各類需要溫度穩定的封閉空間提供可靠的冷卻控制支持。
