一、產品介紹

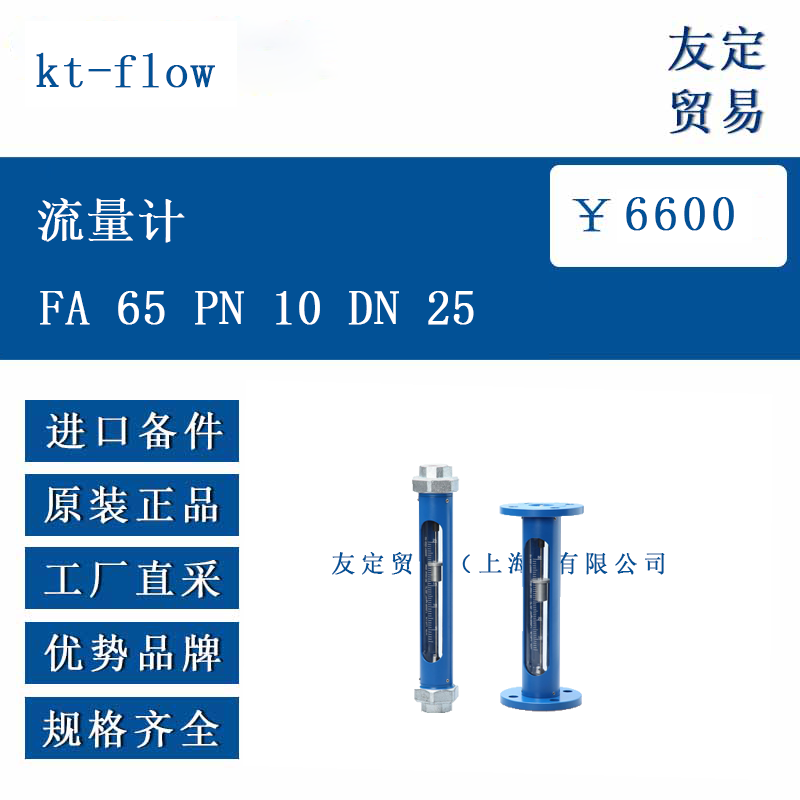

kt-flow FA 65 PN 10 DN 25 流量計基于可變面積浮子原理工作，主要由測量錐、浮子、保護鋼管、觀察窗及法蘭連接部件組成。測量錐采用硼硅玻璃材質，內部裝有與介質適配的浮子，外部設有帶觀察窗的保護鋼管，可觀察浮子位置以讀取流量值。該流量計通過法蘭與管道連接，法蘭標準符合 DIN EN 1092-1，適用于測量透明液體和氣體的流量，每個流量計均配備針對特定介質的專用刻度，確保測量時的針對性與準確性，常應用于工業生產中的流量監測環節。
二、功能特點
FA 65 PN 10 DN 25 流量計采用簡單可靠的工作模式，基于浮子在測量錐內的位置變化反映流量大小，結構設計使其在操作與維護上較為便捷。其配備的介質專用刻度，能減少不同介質測量時的誤差，提升讀數準確性。該流量計可根據需求加裝電氣限位開關，開關在整個測量范圍內可調節，實現流量的監測與控制功能；也可安裝線性位移傳感器，生成與浮子高度成比例的輸出信號（如 4...20 mA），便于遠程顯示流量數據。對于測量腐蝕性流體的場景，可選擇帶有 PVC 襯里的版本，保護與介質接觸的部件；同時提供防爆設計選項，適用于存在潛在爆炸風險的環境，增強了產品在不同工況下的適用性。
三、選型指南
選型時，首先需明確測量介質的類型，該流量計適用于透明液體和氣體，若介質具有腐蝕性，應選擇帶 PVC 襯里的版本，確保材料兼容性。其次需確認工況壓力與溫度條件，該流量計在 20°C 時公稱壓力為 PN 10，最高工作壓力需參考具體測量范圍，熱耐受性為 80°C（可選 100°C），環境溫度最高 90°C，需保證實際工況在此范圍內。連接方式上，需匹配管道的法蘭規格，該型號適配 DN 25 的法蘭連接，符合 DIN EN 1092-1 標準。此外，根據是否需要遠程監測或流量控制功能，決定是否加裝線性位移傳感器或限位開關；若應用場景存在爆炸風險，則應選擇防爆設計版本，綜合考量以上因素以確保選型的適配性。
四、技術參數
FA 65 PN 10 DN 25 流量計在 20°C 時的公稱壓力為 PN 10，最高工作壓力需結合具體測量范圍確定。熱耐受性為 80°C，可選 100°C 版本；環境溫度最高為 90°C。量程比為 1:10，精度等級符合 VDE/VDI 3513（08/2008）標準，誤差限值為 1.6%，線性限值為 50%。法蘭連接符合 DIN EN 1092-1 標準，材質為 S355（對應尺寸 19）或 EN-GJL-200（對應尺寸 30-43），可選帶 PVC 襯里。測量玻璃為硼硅玻璃，防護套筒為 P235 精密鋼管，密封件標準材質為 NBR，可選 FKM、EPDM、硅橡膠等。液體用浮子標準材質為 1.4571，氣體用浮子為陽極氧化鋁，均可選 PVC、PP、PTFE 等材質，滿足不同介質需求。
五、產品尺寸
FA 65 PN 10 DN 25 流量計的尺寸參數需結合具體規格確定，對應 DN 25 的尺寸中，長度（L）為 360 毫米，高度（H）為 68 毫米，法蘭直徑（D）為 115 毫米，法蘭孔中心圓直徑為 85 毫米，螺栓孔直徑（d4）為 14 毫米，配備 4 個 M12 規格的螺栓。
六、應用領域
該流量計適用于工廠與過程工程領域，在化工生產中，可用于監測透明腐蝕性液體或氣體的流量，配合 PVC 襯里選項能應對部分腐蝕性介質；在水處理行業，可測量清水等透明液體的流量，為水處理流程提供數據支持；在食品飲料生產中，針對透明的原料液或清洗液，其精準的刻度與衛生兼容的材料（可選）能滿足生產需求。此外，在需要遠程監測流量的自動化生產線中，通過加裝線性位移傳感器，可將流量信號集成到控制系統，實現實時監控；在存在一定防爆需求的環境，如部分化工車間，防爆設計版本可安全應用，為各類工業流量測量場景提供支持。
