產品介紹

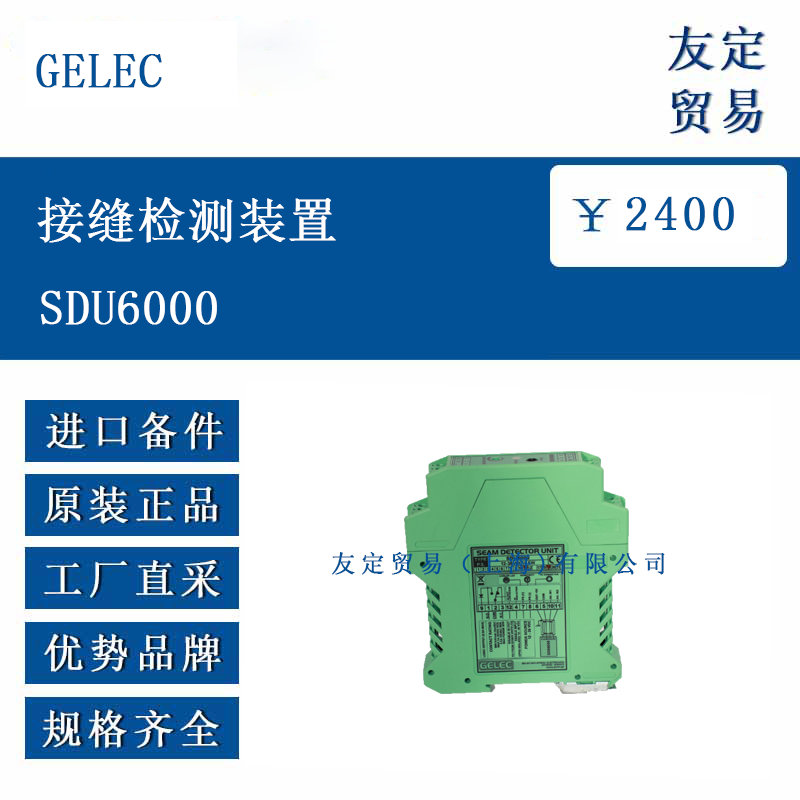

GELEC SDU6000 是一款用于織物染色機的接縫檢測裝置，主要功能是檢測織物繩中的接縫通過。其工作原理是通過安裝在機器腔口附近的外部傳感器，感應縫制在織物繩接縫附近的磁鐵，當檢測到接縫通過時，裝置的繼電器輸出被激活，同時板載 LED 提供光學指示。該裝置旨在替代人工查找織物接縫的繁瑣工作，實現自動化檢測，可減少卸載和取樣時間，提高生產效率，同時降低因取樣導致的織物損壞風險。SDU6000 適用于各類織物染色機，可根據需要在每個腔口附近安裝傳感器，還可搭配可選的 SD Monitor SDM6000 前面板指示裝置，顯示接縫通過信息及停機時的檢測通道編號，支持定制化應用需求。
功能特點
SDU6000 具備寬范圍的織物速度檢測能力，最高可適應 500m/min 的速度。傳感器與主機分離設計，可遠離惡劣環境，且傳感器更換簡便，無需修改機器布線。裝置配備 Detect Smart 算法，能有效區分磁鐵通過與隨機噪聲，確保檢測的可靠性；具備自動增益調節功能（8 個增益級別）和動態適應比較器閾值，可在高噪聲環境中保持穩定的檢測響應。支持休眠模式，適用于磁鐵周期性通過的場景，可在設定時段內使輸出處于空閑狀態，避免誤觸發。設有兩個光隔離輸入，無需 PLC 軟件即可避免機器常規操作中的誤檢測；提供無電壓繼電器輸出和通過二極管的邏輯輸出，滿足不同信號傳輸需求。檢測距離可達 30cm，板載微調器可進行額外靈敏度調節，配備三色 LED 指示燈，直觀顯示設備狀態。電源適應范圍寬，支持 12-36VDC，可安裝在 NS35 DIN 導軌上，適應工業環境安裝需求。
選型指南
選型時需考慮應用場景的織物染色機類型，確保裝置與機器的兼容性（如常壓或高溫機型）。根據工作環境溫度選擇合適的傳感器，傳感器有 SDS5500、SDS6000 及高溫版本 ，高溫版本可適應 - 15°C 至 + 135°C 的環境。需根據織物運行速度確定裝置是否滿足需求，其最大支持 500m/min 的速度，更高速度需咨詢品牌方。考慮檢測距離要求，SDS6000 傳感器的檢測距離可達 30cm，若需更遠距離可聯系品牌探討替代方案。此外，需確認是否需要搭配 SD Monitor SDM6000 指示裝置，以及是否需要使用 Seam Detector Service Tool 軟件進行參數配置與診斷，以滿足特定應用的監控需求。
技術參數
SDU6000 的技術參數如下：尺寸為 115 x 99 x 17.5mm，重量 80g，外殼材質為聚酰胺 PA 6.6，安裝方式為 NS35 DIN 導軌（符合 EN60715），防護等級 IP20，阻燃等級 V0（符合 UL94）。兼容傳感器包括 SDS5500、SDS6000。檢測距離方面，SDS6000 可達 30cm；最大織物速度 500m/min（更高速度需咨詢）。輸入方面，ENABLE 和 DISABLE 輸入為雙極性光隔離，支持 10-40VDC/5-20mA；輸出包括 1 個 SPDT 無電位繼電器和邏輯輸出（36V/0.8A max），輸出信號持續時間 0.1-5 秒（默認 2 秒），檢測間隔 5 秒。適用磁鐵類型為鋁鎳鈷 5（Ø8-L40mm）。工作環境方面，裝置工作溫度 - 25 至 + 85°C（控制箱內），傳感器工作溫度依版本而定（-20 至 + 135°C）。電氣參數：工作電壓 12-36VDC，最大功耗 0.5W；繼電器觸點初始電阻最大 50mΩ（1A 6VDC），額定值（阻性）0.5A 125VAC 或 1A 30VDC，最大承載電流 2A，最大開關功率 62.5VA、30W，最大開關電壓 250VAC-220VDC，最小開關負載 0.01mA 10mVDC，機械壽命至少 1x10?次，電氣壽命（1A-30VDC）至少 5x10?次。端子配置為兩排共 4 個三聯插拔式端子（12 極），間距 5mm，導線范圍 28-12AWG（UL）或 0.25-2.5mm²（IEC），擰緊扭矩 0.4Nm，端子螺絲為 M2.5 鋼質（Cr 3 + 鍍鋅），觸點為磷青銅， cage 為鍍鎳黃銅，符合 CE 標準。
產品尺寸
SDU6000 的具體尺寸為 115mm（長）x 99mm（寬）x 17.5mm（厚），該尺寸便于安裝在工業控制箱內的 DIN 導軌上，節省空間且利于布線與維護。
應用領域

SDU6000 主要應用于織物染色機領域，用于自動檢測織物接縫，支持取樣、卸載等操作。在取樣與卸載場景中，染色機可手動或自動進入停機模式，當檢測到下一個接縫時，主卷軸停止，使接縫位于腔口前方，便于操作；在接縫通過監控中，可收集數據用于計算實際織物速度和周期時間，優化染色流程，實現更精準的織物管理。該裝置適用于各類織物加工企業，提升染色過程的自動化水平與管控效率。
