一、產品介紹

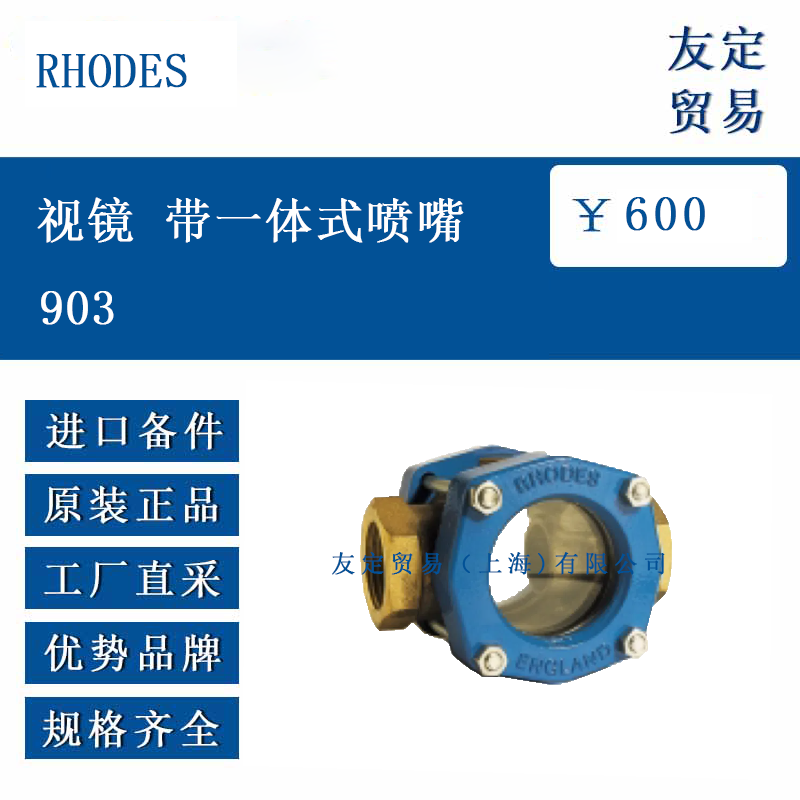

RHODES 903 視鏡是一款雙側流量指示器，其特點是帶有一體式噴嘴，該噴嘴能產生噴射作用，使液體形成湍流，從而更便于觀察透明液體。通過該視鏡可以觀察液體的流動、顏色和狀態，有助于對產品質量和一致性進行監測，同時也可作為滴液指示器使用，用于顯示閥門泄漏、蒸餾情況或間歇性流動。
二、功能特點
觀察便捷：具有較大的觀察區域，便于清晰觀察液體的流動、顏色和狀態。
安裝靈活：適用于垂直和水平兩種安裝方式。
多功能性：一體式噴嘴的設計使其還可作為滴液指示器，用于檢測閥門泄漏、蒸餾或間歇性流動等情況。
連接多樣：提供螺紋連接方式，具體可參考端部連接選項。
三、選型指南
規格匹配：根據實際應用中所需的公稱通徑尺寸選擇合適的型號，不同公稱通徑對應的產品尺寸有所不同，需確保與安裝系統相適配。
連接方式選擇：該視鏡提供多種螺紋連接選項，如 BSP 錐形內螺紋、BSP 平行內螺紋、NPT 內螺紋等，可根據系統的連接要求進行選擇。
四、技術參數
材質：主體為炮銅；蓋子為軟鋼；玻璃圓盤為鋼化鈉鈣玻璃或硼硅酸鹽玻璃；螺母和螺栓為鍍鋅軟鋼；墊片為鎳增強石墨或聚四氟乙烯。
溫度范圍：在最大壓力 16 Barg 時，溫度范圍為 -9.5°C 至 200°C。
連接方式：提供多種螺紋連接，無法蘭連接選項。
認證：符合 ISO 9001、ISO 14001等標準。
五、產品尺寸
公稱通徑 15：總長度 A 為 90mm，距中心最大高度 B 為 30mm，最大寬度 C 為 78mm
公稱通徑 20：總長度 A 為 90mm，距中心最大高度 B 為 30mm，最大寬度 C 為 78mm
公稱通徑 25：總長度 A 為 110mm，距中心最大高度 B 為 38mm，最大寬度 C 為 92mm
公稱通徑 40：總長度 A 為 130mm，距中心最大高度 B 為 45mm，最大寬度 C 為 103mm
公稱通徑 50：總長度 A 為 170mm，距中心最大高度 B 為 56mm，最大寬度 C 為 128mm
六、應用領域
適用于需要觀察液體流動狀態、顏色和質量的工業場景，可安裝在垂直或水平管道中，也可用于檢測閥門泄漏、蒸餾過程或間歇性流動等情況，在化工、制藥、食品加工等涉及流體輸送和處理的行業中可能有應用。
