一、產品介紹

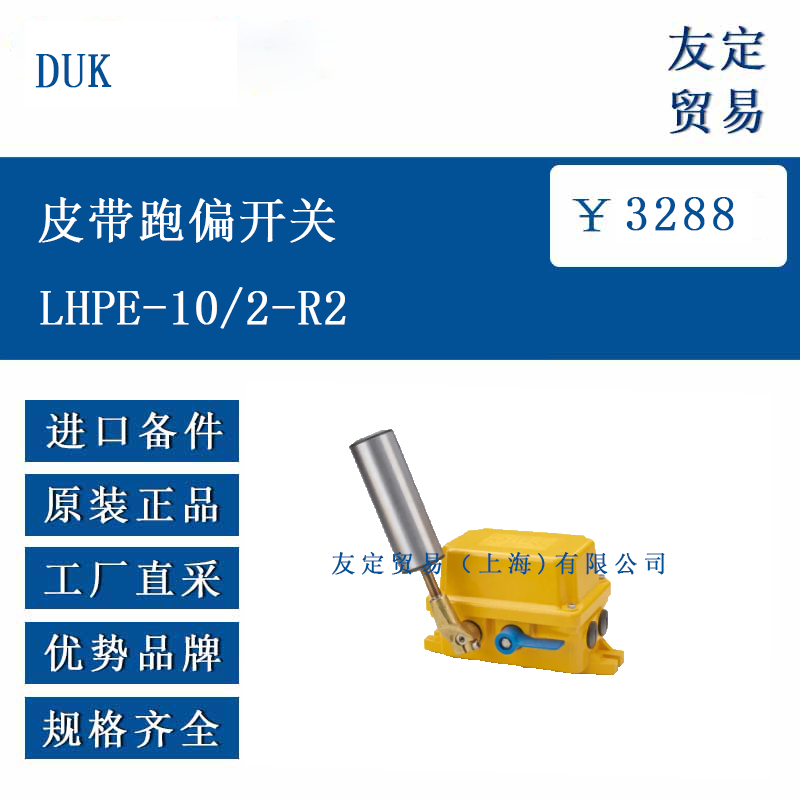

DUK LHPE-10/2-R2 是一款杠桿式限位開關，主要用于在驅動裝置到達極限位置時使其停止，或在中間位置發出信號。其操作桿可從中間的中性位置向左（LH）和向右（RH）移動，觸點的操作與移動方向相關，即向左和向右移動分別操作不同的觸點，操作桿會自動回到中間中性位置，觸點也隨之自動復位。
二、功能特點
采用快動式觸點，觸點表面具有自清潔功能，常閉觸點采用直接（強制）斷開設計，適用于安全應用場景。
外殼由玻璃纖維增強聚酯（BMC）制成，具有較高的穩定性、抗沖擊性、厚壁特性和強耐腐蝕性， shafts 和螺絲采用不銹鋼材質，適用于重負荷工作環境。
防護等級達到 IP67，能在一定的粉塵和水浸環境下保護內部元件。
支持方向感應，向左和向右移動操作不同的觸點，滿足特定場景下的信號區分需求。
三、選型指南
確認應用場景需求：若需要在驅動裝置到達極限位置時停止或在中間位置發出信號，且對方向感應有要求，該型號可作為選擇之一。
考慮觸點類型：該型號采用銀觸點，若應用場景需要在最低電壓和電流下使用，可考慮選擇帶有金觸點的型號（型號中 “10” 變?yōu)?“13”）。
環境適應性：其工作環境溫度范圍為 -40°C 至 +85°C（可按需提供 -55°C 的版本），防護等級為 IP67，需確認使用環境的溫度和防護要求是否與之匹配。
四、技術參數
符合 EN 60947-5-1、EN 60204 等標準，觸點通過相關認證，認證編號為 6671 或 6827 或 40026213，具有 EAC 認證，適用于歐亞市場。
銀觸點的額定參數：400VAC 6A、230VAC 8A、24VDC 10A、80VDC 3A，利用類別為 AC-15 230V 1A、DC-13 110V 0.5A。
絕緣額定電壓（Ui）為 400V，額定沖擊電壓（Uimp）為 4kV。
采用螺絲夾具，每個夾具可連接 1 或 2 根電纜，每根電纜最大為 2.5mm²。
重量約為 2.3kg，顏色標準為黃色 RAL 1003，可選紅色 RAL 3000。
操作桿的角度 α 為 15°，最大杠桿偏轉角度為 75°。
五、應用領域
適用于工業驅動系統中，用于監測驅動裝置的位置，在到達極限位置時停止驅動，或在中間位置發出信號，如在輸送機、升降機等設備中，可通過檢測皮帶或設備的跑偏等位置變化，實現安全控制和信號反饋。
