一、產品介紹

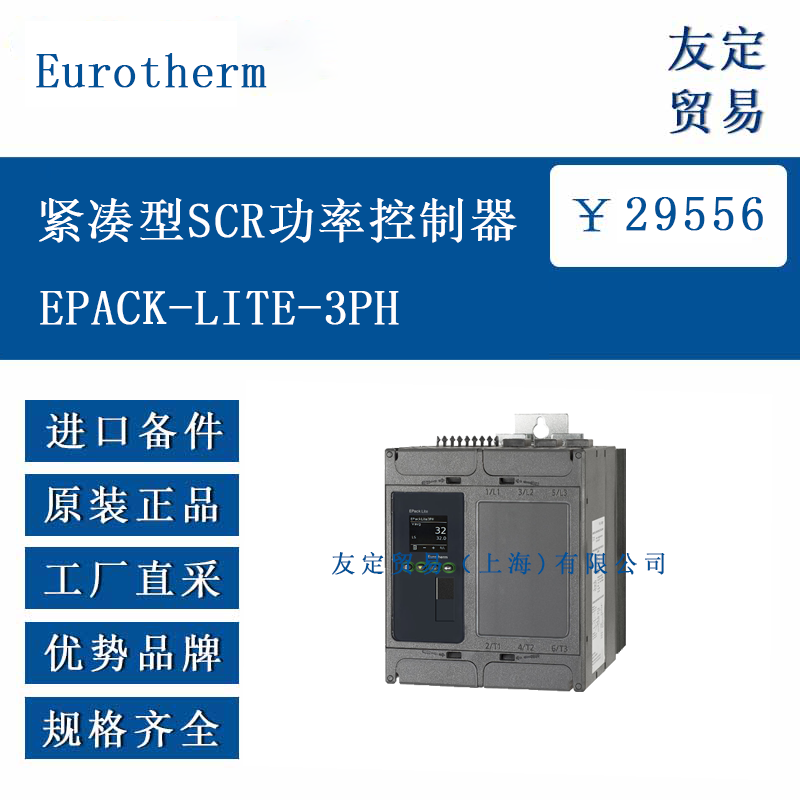

EPACK-LITE-3PH 是一款專為工業非電機負載設計的緊湊型三相 SCR（可控硅）功率控制器。它通過調節可控硅的導通角或脈沖頻率，實現對電阻性負載、變壓器初級等設備的功率控制。產品采用模塊化設計，支持 DIN 導軌或面板安裝，可集成到各類自動化系統中。其內置的微處理器可實時監測負載狀態，并通過多種通信接口與上位機交互，適用于需要精準功率調節的工業場景。
二、功能特點
多模式功率控制：支持相位角控制（Phase Angle）、智能半周期控制（IHC）、固定脈沖（Burst Fixed）及可變脈沖（Burst Variable）等多種 firing 模式，適配不同負載特性。
負載故障監測：具備全負載故障（TLF）和部分負載故障（PLF）檢測功能，可實時監測負載阻抗變化，當負載異常時觸發報警。
安全保護機制：集成過流、過壓、欠壓及晶閘管短路保護，支持 Chop Off 過載保護技術，當電流超過閾值時自動停止 firing。
靈活輸入輸出：配備 1 路模擬輸入（支持 0-10V、4-20mA 等信號）、2 路數字輸入及 1 路繼電器輸出。
SELV 安全電路：I/O 接口及輔助電源符合 SELV（安全特低電壓）標準，可連接至 SELV 或 PELV 電路，提升系統安全性。
三、選型指南
電阻性負載（如電阻爐、加熱元件）可直接選用標準模式；
變壓器初級負載需啟用 “Transformer” 模式，并搭配合適的限流措施。
電氣參數要求：
額定電流需根據負載最大電流選擇（16A、32A、63A、100A、125A 等規格）；
電源電壓范圍為 100-500V AC，需與現場電網電壓匹配。
安裝環境考量：
工作溫度范圍為 0-45℃，超過需降額使用；
防護等級 IP20，避免在潮濕或粉塵環境中直接安裝。
功能擴展需求：
如需遠程監控，可配置通信模塊；
對安全性要求高的場景，建議選用帶微開關的高速熔斷器（HSM 型號）。
四、技術參數
額定電流 16A、32A、63A、100A、125A
電源電壓 100-500V AC（±10%/-15%），頻率 47-63Hz
輔助電源 24V AC/DC 或 85-550V AC
控制精度 電壓 / 電流測量精度 ±2%，功率調節分辨率 11 位
絕緣電壓 電源端子與地之間 500V AC，I/O 接口 50V AC
防護等級 IP20（EN60529）
安裝類別 電源端子屬于 III 類，I/O 接口屬于 II 類
污染等級 2 級
五、產品尺寸
電流規格 寬度（mm） 高度（mm） 深度（mm） 安裝方式
16-32A 140 166 185 DIN 導軌 / 面板
40-63A 140 166 220 DIN 導軌 / 面板
80-100A 160 230 235 面板安裝
125A 240 230 235 面板安裝
六、應用領域
工業加熱系統：電阻爐、陶瓷燒結爐、熱處理設備的溫度與功率控制。
電力轉換：變壓器初級調壓、穩壓器及電抗器的功率調節。
塑料加工：擠出機加熱段、注塑機模具加熱的精準控溫。
食品加工：烘焙設備、油炸機等加熱裝置的功率管理。
實驗室設備：小型試驗爐、恒溫箱的自動化功率控制。
照明系統：大型場館調光系統的三相功率調節。
