一、產品介紹

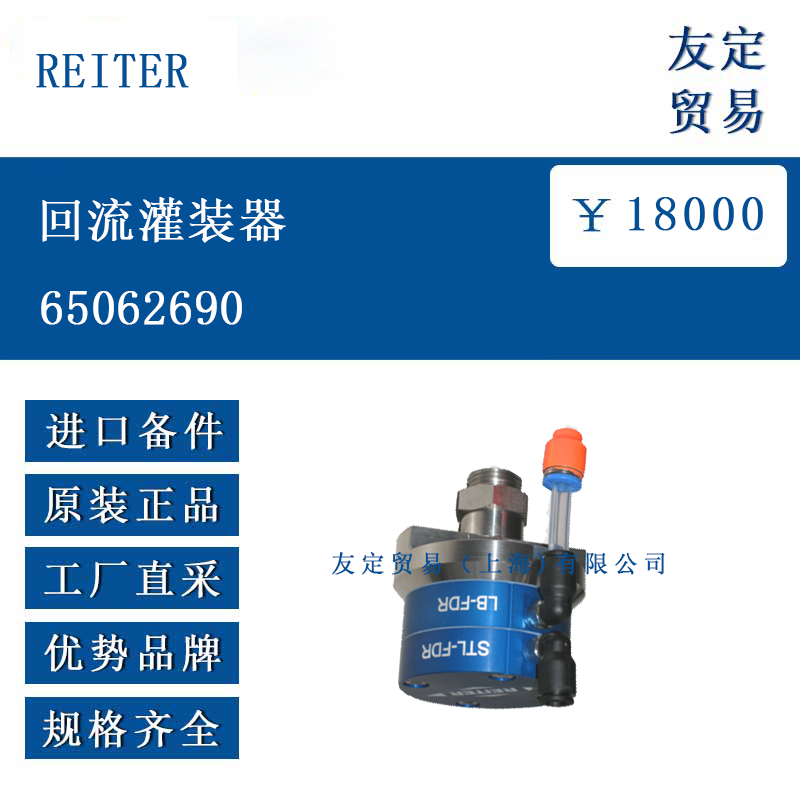

REITER 65062690 回流灌裝器（LDR1 系列）是一款用于油漆壓力調節的設備，安裝于換色器出口處，可實現無脈動的預壓調節或 1:1 比例的噴涂壓力控制。設備采用氣動控制，可通過比例調節閥或氣壓遠程操控，適用于傳統油漆、水性油漆及清洗劑的輸送系統。其內部漆道設計無死腔且流道優化，以最小溶劑用量實現高效清洗效果。灌裝器配備雙膜片和泄漏孔，當膜片損壞時，泄漏介質可通過泄漏孔排出，同時設備兼具介質阻隔功能，泄漏時可通過傳感器觸發故障信號。
二、功能特點
氣動遠程控制：支持通過氣壓信號遠程調節，適配自動化控制系統。
高精度調節性能：壓力調節精度高，控制信號變化時響應迅速。
劑量曲線可重復性：輸出流量穩定，滿足工業生產中的精準計量需求。
快速清洗設計：流體腔采用流體動力學優化結構，減少殘留并支持快速清洗。
耐腐蝕材質：與物料接觸部件由不銹鋼制成，搭配高品質特氟龍 ® 膜片，適應多種介質。
三、選型指南
壓力范圍適配：工作壓力需在 0.6 - 16 bar 范圍內，控制氣壓建議 1 - 8 bar，確保與系統壓力匹配。
介質特性匹配：適用動態粘度 10 - 500 mPas 的介質（如傳統油漆、水性漆），溫度范圍 +10 至 +40 °C。
安裝場景：設備功能與安裝位置無關，可根據生產線布局靈活安裝，但需注意防護環境溫度。
四、技術參數
工作壓力 0.6 - 16 bar，最大預壓 16 bar。
控制氣壓 1 - 8 bar，壓力調節比例 1:1（控制氣壓變化 1 bar 時，油漆壓力相應變化 1 bar）。
溫度與粘度范圍 工作溫度 +10 至 +40 °C，適用介質動態粘度 10 - 500 mPas。
結構特性 雙膜片設計，帶泄漏孔，漆道無死腔，接觸部件為不銹鋼，膜片材質為特氟龍 ®。
防護功能 膜片泄漏時可通過泄漏孔排出介質，并觸發故障信號。
五、應用領域
涂裝生產線：適用于汽車、家具、金屬制品等行業的油漆噴涂壓力控制。
工業清洗系統：支持清洗劑的流量調節與壓力控制。
水性涂料輸送：適配水性漆等低粘度介質的無脈動輸送場景。
自動化噴涂設備：可集成于換色器、噴涂機器人等設備中，實現精準壓力調節。
