一、產品介紹

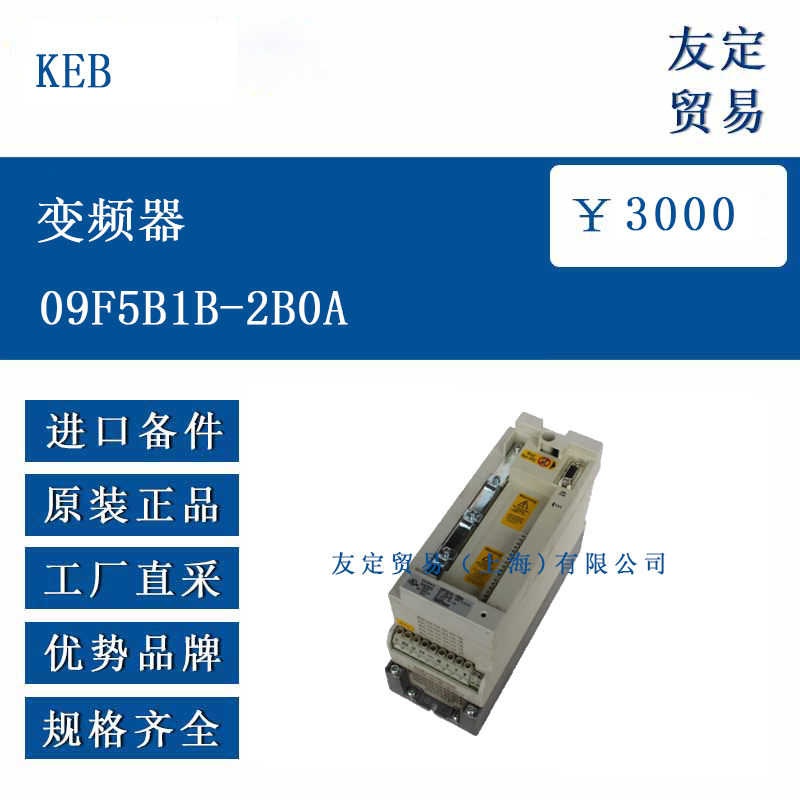

KEB 09F5B1B - 2B0A 變頻器主要用于控制交流電機的運行狀態，可調節電機轉速、轉矩等參數。它適用于多種工業應用場景，能根據不同的生產需求靈活調整電機工作模式。該變頻器屬于 F5 系列中的基本型（F5 - B），具有一定的通用性，能滿足從簡單到相對復雜機械設備的電機驅動要求 。其功率適配為 1.5kW，供電電壓支持單相 / 三相 AC230V，可適配多種常見電源類型，在工業現場中易于接入現有供電系統。
二、功能特點
控制模式多樣：支持無傳感器矢量控制（SMM）算法，在無需編碼器反饋的情況下，實現低速高轉矩輸出，比如在 1Hz 時能輸出較高比例的額定轉矩，滿足一些對啟動轉矩有要求的負載。同時，也具備開環 V/F 控制模式，可適用于多數常規應用場景，用戶可根據實際需求靈活選擇控制模式。
豐富的端子接口：擁有 17 個可插拔式的控制端子排，采用 PNP - 邏輯。設有模擬輸入接口，可接入 0…10V、+10V、0/4…20mA（D 機殼以上）等不同規格的模擬信號；還具備 5 個可編程數字輸入端，方便與外部控制設備連接，接收開關量控制信號。此外，配備 2 組繼電器輸出端以及 4 個可編程軟件輸入 / 輸出接口，可實現多樣化的控制邏輯與信號反饋 。
參數靈活設置：內置 8 套獨立的參數設置，涵蓋 S - 曲線、斜坡停止、斷電功能、DC - 制動、PID 調節等多種功能參數。用戶可根據不同的設備運行要求，對這些參數進行針對性設置，以優化電機運行性能，適應不同的工作場景與負載特性。
頻率與電壓調節：輸出頻率范圍較廣，最高可至 400Hz（部分可選擴展至 1600Hz），能夠滿足不同轉速需求的電機運行。輸出電壓可根據實際需要進行控制，載波頻率也可調節，最高能調至 16kHz，有助于降低電機運行時的噪聲與振動 。
三、選型指南
功率匹配：根據所驅動電機的額定功率來選擇變頻器。09F5B1B - 2B0A 變頻器適配 1.5kW 的電機，若電機功率過大，變頻器無法提供足夠驅動能力，可能導致電機運行異常；若電機功率過小，會造成資源浪費，且可能因過載保護設置不當影響設備運行穩定性。
電壓適配：確認現場供電電壓類型與變頻器的適配情況。該型號支持單相 / 三相 AC230V 供電，選型時需確保實際供電電壓與變頻器要求一致，否則可能損壞變頻器或無法正常工作。
控制功能需求：若應用場景對電機啟動轉矩、低速運行性能要求較高，可選擇其具備的無傳感器矢量控制功能；若只是常規的速度調節，對轉矩控制要求不高，開環 V/F 控制模式即可滿足需求。同時，根據外部控制設備的接口類型與信號形式，確認變頻器的控制端子接口能否與之匹配，保證能實現有效的控制信號傳輸與交互。
應用環境考量：如果應用環境存在較多電磁干擾，需考慮變頻器的抗干擾能力以及是否可額外配置濾波器等抗干擾措施；若環境溫度、濕度等條件較為惡劣，要查看變頻器的工作溫度范圍、防護等級等參數，確保其能在相應環境下穩定運行。09F5B1B - 2B0A 變頻器的工作溫度等環境適應性參數需滿足實際應用場景的要求。
四、技術參數
適配電機功率
1.5kW
供電電壓
單相 / 三相 AC230V
控制模式
無傳感器矢量控制（SMM）、開環 V/F 控制
模擬輸入
0…10V、+10V、0/4…20mA（D 機殼以上）
數字輸入
5 個可編程數字輸入端
輸出
2 組繼電器輸出端、4 個可編程軟件輸入 / 輸出
輸出頻率
最高 400Hz（部分可選 1600Hz）
輸出電壓
可調節
載波頻率
最高 16kHz
參數設置組數
8 套獨立參數設置
五、應用領域
工業自動化生產線：在各類工業自動化生產線上，用于驅動輸送帶電機、風機電機、泵類電機等。通過調節電機轉速，可靈活控制生產線的運行速度、物料輸送量、風量大小、液體流量等參數，滿足不同生產工藝的需求，提高生產效率與產品質量 。
紡織機械：在紡織行業中，可控制紡織機的電機運轉，實現對紗線的拉伸、卷繞等工藝過程的速度精準調節，確保紡織品的質量穩定性，同時根據不同的紡織工藝要求靈活調整電機運行狀態 。
包裝機械：應用于包裝設備的電機驅動，例如控制包裝機的封口電機、送料電機等。通過變頻器調節電機轉速，能夠精準控制包裝材料的輸送速度、封口時間等，提高包裝的效率與質量，適應不同包裝規格與產品的包裝需求 。
小型機床設備：對于一些小型機床，如小型車床、銑床等，該變頻器可驅動其主軸電機與進給電機。通過調整電機轉速與轉矩，滿足不同加工工藝對機床運行速度與切削力的要求，實現高精度
