一、產品介紹

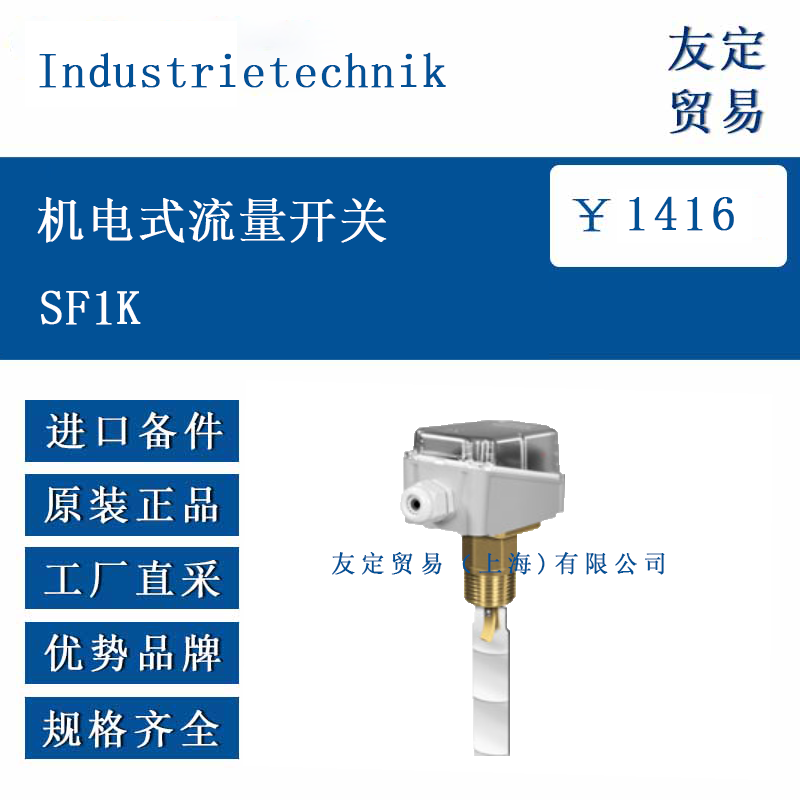

SF1K 是一款機電式流量開關，用于監測水及普通介質的流量狀態，當流量低于設定閾值時觸發報警信號。設備采用黃銅主體，搭配 316L 不銹鋼槳葉，適用于非腐蝕性流體系統。通過槳葉感知流體流動，驅動內部微動開關輸出開關信號，可用于加熱空調系統、制冷設備、熱泵等場景的流量控制與保護。安裝時需遠離管道彎頭及節流裝置，確保箭頭方向與流體流向一致，垂直安裝時需重新校準槳葉配重。
二、功能特點
觸點與開關：采用防塵型 SPDT 微動開關，開關容量 15A/24-250VAC，支持單刀雙擲切換。
環境適應性：工作溫度 - 40~+85°C，最大液體溫度 + 120°C，防護等級 IP65，適用于潮濕環境。
壓力與流量：最大工作壓力 11 bar，流量范圍根據管徑不同，如 1" 管道最大流量 3.6 m³/h，可調范圍 0.6~2.0 m³/h。
安裝兼容性：標準 R1" 螺紋連接（DIN 2999），支持水平或垂直安裝。
材料防護：黃銅主體適配普通介質，槳葉為 316L 不銹鋼，耐磨損與腐蝕。
三、選型指南
管徑匹配：根據管道尺寸選擇對應型號，如 1" 管道適配 SF1K，最大流量 3.6 m³/h，切 - off 調整范圍 0.6~2.0 m³/h。
介質類型：普通水或非腐蝕性流體選擇黃銅主體（SF1K），腐蝕性介質需選用不銹鋼主體版本（如 SF1RE）。
壓力需求：系統壓力≤11 bar 時適用，更高壓力場景（如 30 bar）需選擇 SF2E 系列。
四、技術參數
觸點類型 SPDT 微動開關，防塵設計
開關容量 15A/24-250VAC，10-90% 相對濕度（無冷凝）
溫度范圍 工作：-40~+85°C；液體：-40~+120°C
最大壓力 11 bar（SF2 系列為 30 bar）
流量范圍 1" 管道：0.6~2.0 m³/h（切 - off），3.6 m³/h（Qmax）
連接方式 R1"螺紋（DIN 2999），適配 1"~8" 管道
主體材料 黃銅（普通介質），槳葉 316L 不銹鋼
防護等級 IP65，Class I
尺寸 / 重量 140×62×65 mm，680 g（不銹鋼版本 900 g）
五、產品尺寸
外形尺寸：長 140 mm × 寬 62 mm × 高 65 mm，適配標準管道安裝空間。
安裝接口：R1" 螺紋接口，螺紋尺寸符合 DIN 2999 標準，安裝扭矩需適配管道規格。
六、應用領域
暖通空調系統：監測冷卻水、冷凍水流量，防止系統干燒或流量不足。
制冷設備：冷庫、空調機組的制冷劑或載冷劑流量控制。
熱泵系統：熱泵循環水流量監測，保障熱交換效率。
工業管道：化工、食品等行業的液體流量保護，防止泵空轉或管道堵塞。
