一、產品介紹

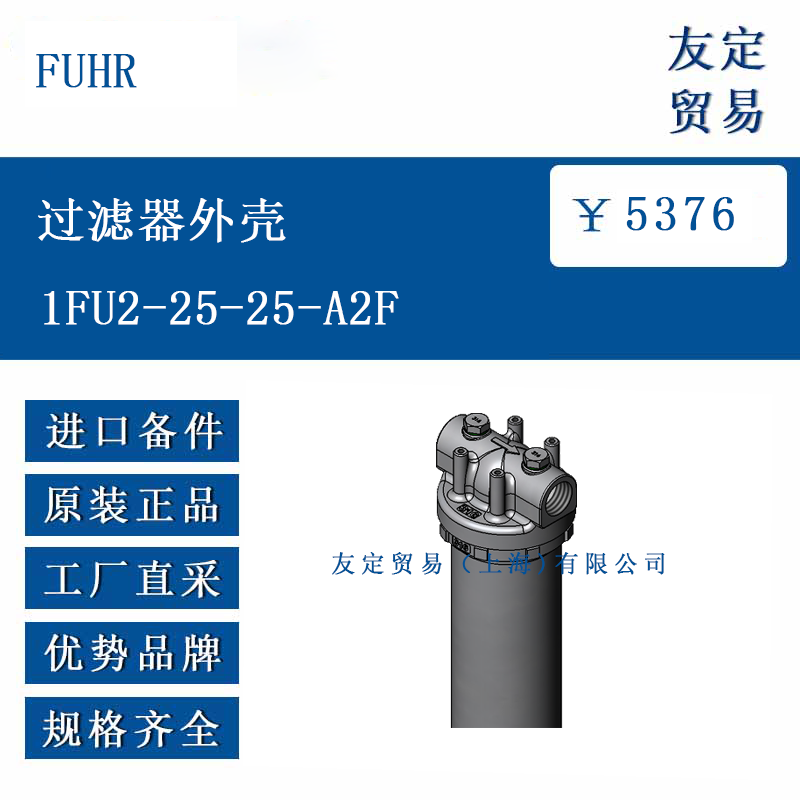

　　1FU2-25-25-A2F 是一款工業級過濾器外殼，采用雙開口端設計（DOUBLE-OPEN-END），適用于安裝 CODE 8 規格的適配器濾芯（20 英寸）。外殼主體及內部組件采用 AISI 304 不銹鋼材質，密封件為 FPM 橡膠，具備抗腐蝕與耐介質特性，適用于多種工業流體過濾場景。設備設計滿足 DIN 標準接口要求，支持流體的進、出、排氣及排污功能，可集成于液壓、潤滑或冷卻系統中實現雜質過濾。

　　二、功能特點

　　耐壓與耐溫：允許壓力 25 bar，工作溫度范圍 - 10°C 至 + 80°C，適應多數工業環境的壓力與溫度條件。

　　材料兼容性：AISI 304 不銹鋼主體抗銹蝕，F(xiàn)PM 密封件耐油、耐化學品，適合過濾液壓油、潤滑油等介質。

　　多接口設計：配備 Rp 1 進 / 出口（N1/N2）、Rp 1/4 排氣口（N3/N4）及 Rp 3/8 排污口（N5），支持系統管路的靈活連接。

　　濾芯適配性：專用于安裝 20 英寸 CODE 8 適配器濾芯，濾芯長度兼容 496-508 mm 范圍。

　　三、選型指南

　　壓力與溫度：確認系統工作壓力≤25 bar，介質溫度在 - 10°C 至 + 80°C 范圍內，避免超壓或超溫運行。

　　接口匹配：根據系統管路規格選擇對應接口（Rp 1 進 / 出口、Rp 1/4 排氣口等），確保與 N1-N5 接口的 DIN 2999/2986 標準兼容。

　　介質特性：若過濾腐蝕性介質，需確認 AISI 304 不銹鋼與 FPM 密封件的兼容性，必要時咨詢供應商。

　　過濾需求：根據流體雜質含量選擇適配的濾芯精度，外殼體積 3.5 L 可支持中等流量過濾場景。

　　四、技術參數

　　壓力與溫度：

　　允許壓力：25 bar

　　工作溫度范圍：-10°C ~ +80°C

　　結構參數：

　　外殼體積：3.5 L

　　重量：5.0 kg

　　接口規格：

　　進口（N1）：Rp 1，DIN 2999

　　出口（N2）：Rp 1，DIN 2999

　　排氣口（N3/N4）：Rp 1/4，DIN 2999

　　排污口（N5）：Rp 3/8，DIN 2986

　　材料：

　　主體 / 濾芯插入件：AISI 304 不銹鋼

　　密封件：FPM 橡膠

　　濾芯適配：

　　適配器濾芯長度：496-508 mm

　　濾芯規格：20 英寸 CODE 8

　　五、產品尺寸

　　主體長度：約 120 mm

　　關鍵安裝尺寸：88.9 mm、68 mm、42 mm

　　接口尺寸：

　　螺紋規格：Rp 1（直徑約 33.249 mm）、Rp 1/4（直徑約 13.157 mm）、Rp 3/8（直徑約 16.662 mm）

　　應用領域

　　工業液壓系統：用于工程機械、機床設備的液壓油過濾，防止雜質磨損元件。

　　潤滑油循環系統：在齒輪箱、壓縮機等設備中過濾潤滑油，延長設備壽命。

　　冷卻與潤滑系統：金屬加工機床的切削液過濾，或設備軸承的潤滑脂過濾。

　　流體輸送系統：化工、食品行業的管道流體雜質過濾，滿足介質清潔度要求。
