一、產品介紹

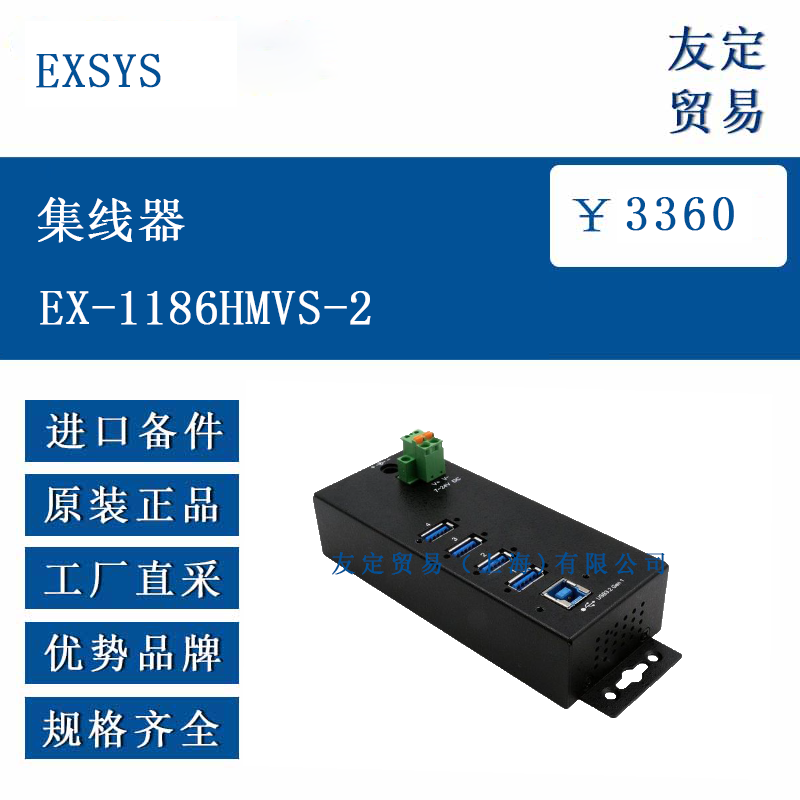

EX-1186HMVS-2 是一款工業級 USB 3.2 Gen 1 金屬集線器，具備 4 個下游端口，可連接打印機、掃描儀、外置硬盤等外部設備。該集線器支持最高 5Gbit/s 的數據傳輸速率，向下兼容 USB 1.1 標準，滿足不同設備的連接需求。其金屬外殼設計增強了耐用性，適用于工業環境中的 19 英寸機架安裝。集線器提供多種供電方式，可通過 USB 總線、DC 接口（+7V 至 + 24V）或端子塊連接供電，靈活適配不同電源場景。
二、功能特點
多端口設計：4 個 USB 3.2 Gen 1 下游端口，每個端口支持 1.5A 電流輸出，部分端口組合最大可支持 3A 電流。
ESD 保護：所有端口配備 15KV ESD 浪涌保護，減少靜電對設備的損害。
寬電壓供電：支持 + 7V 至 + 24V DC 供電，也可通過 USB 總線獲取 + 5V 電源，適應多種供電環境。
自動速率識別：可自動識別連接設備的數據傳輸速率，優化傳輸效率。
安裝靈活：支持桌面、墻面或 DIN 導軌安裝，配備可選的 DIN 導軌安裝套件。
三、選型指南
端口需求：若需同時連接 4 個 USB 設備，且單個設備電流需求不超過 1.5A，可優先選擇此型號。
供電方式：根據現場電源條件選擇供電方式，如需穩定大功率供電，建議使用 DC 接口或端子塊。
防護需求：工業環境中存在靜電風險時，15KV ESD 保護功能可保障設備安全運行。
數據傳輸率：需支持 5Gbit/s 高速傳輸時，確認設備與集線器均兼容 USB 3.2 Gen 1 標準。
四、技術參數
接口：
1 個 USB 3.2 Gen 1 上游 B 型端口（帶螺絲鎖定）。
4 個 USB 3.2 Gen 1 下游 A 型端口（帶螺絲鎖定）。
供電：
輸入電壓：+7V 至 + 24V DC（DC 接口 / 端子塊），USB 總線 + 5V。
電流消耗：12V DC 時 0.07A，24V DC 時 0.06A，USB 總線供電時 0.08A。
數據傳輸：速率 120Mbps 至 5Gbps，支持 BC v1.2 充電模式（SDP/CDP/DCP）。
環境參數：
工作溫度：0°C 至 + 55°C，存儲溫度：-20°C 至 + 85°C。
濕度：5% 至 95%（無冷凝），防護等級 IP30。
物理規格：
尺寸：163.00×55.00×30.80 mm，重量 498g，原產臺灣。
五、產品尺寸
長：163.00 mm，寬：55.00 mm，高：30.80 mm，適合安裝于 19 英寸機架或工業控制柜中。
安裝孔距：參考產品手冊中的機械圖紙，適配 DIN 導軌或墻面安裝的固定孔位。
六、應用領域
工業自動化：連接 PLC、觸摸屏、傳感器等設備，實現數據傳輸與設備擴展。
制造業：在生產線中連接掃碼槍、打印機等外設，提升生產效率。
能源與電力：用于監控系統中外接存儲設備或通信模塊，確保數據穩定傳輸。
軌道交通：車載設備中擴展 USB 接口，適應寬溫環境下的可靠運行。
實驗室與科研：多設備數據采集場景中，提供高速穩定的 USB 端口擴展。
