一、產品介紹

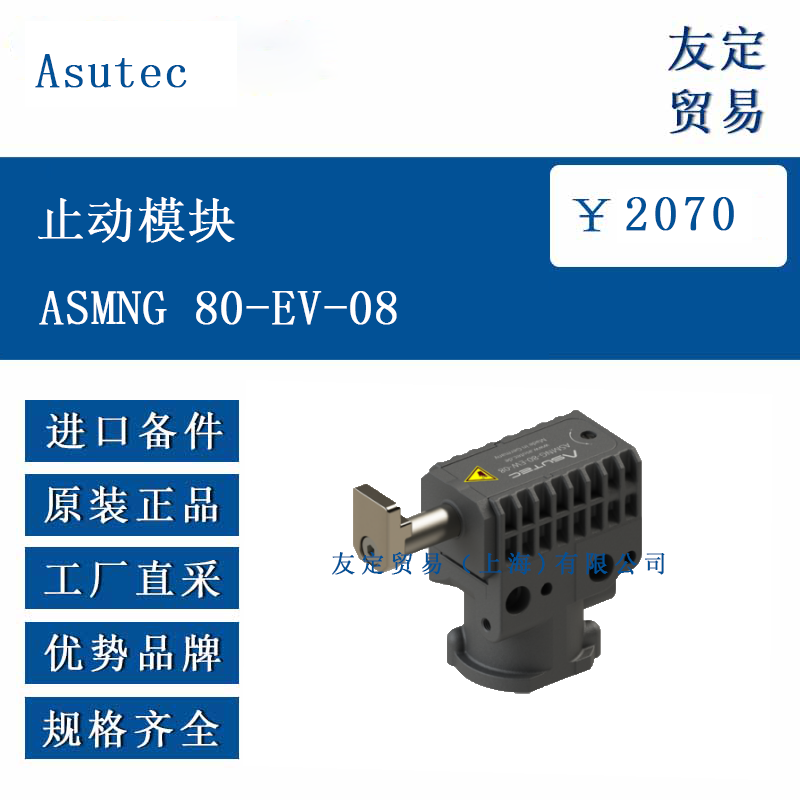

Asutec ASMNG 80-EV-08 止動模塊是一款帶阻尼的氣動驅動止動裝置，主要用于傳輸系統中工件載體的分離與定位。該模塊通過壓縮空氣驅動，當工件載體撞擊止動塊時，空氣腔被壓縮，壓縮空氣通過調節螺釘的開口間隙排出，從而實現對工件載體的緩沖阻尼，使其平穩停止。模塊采用塑料外殼與硬化鋼止動塊的結構設計，具備耐用性，且阻尼效果可通過頂部的槽形螺絲刀進行調節。

二、功能特點

阻尼可調：通過調節螺釘可精細調整阻尼效果，標記 “+” 表示增加阻尼，“-” 表示減小阻尼，適應不同重量工件載體的緩沖需求。氣動驅動：采用單作用氣動方式，通過彈簧保持在上位，壓縮空氣驅動時降低，最大推進力不超過 110N，最小推進力不低于 0.68N。位置檢測適配：可加裝電感式傳感器或 T 型槽磁場傳感器，用于檢測止動模塊的上下位置狀態。安全保護：安裝過程中需注意避免非受控運動，電氣連接需符合相關安全規范，防止觸電風險。

三、選型指南

負載與速度匹配：根據工件載體的重量和傳輸速度選擇型號。例如，當傳輸速度為 6m/min 時，可停止 1-80kg 的工件載體；速度為 30m/min 時，最大可停止 1-20kg 的工件載體（摩擦系數 μ=0.07 時）。安裝方式：模塊通常安裝在傳輸軌道的側面，需使用 M8 螺紋的緊固件，安裝扭矩為 20 Nm±2 Nm。功能擴展：若需位置檢測功能，可選擇適配的傳感器套件。

四、技術參數

工作范圍：工作壓力：4-8 bar。溫度范圍：+5°C 至 + 60°C（不含配件）。空氣消耗：氣缸體積為 13.9 cm³，空氣消耗可通過公式\(Q=\frac{V \cdot(p+0.1)}{100}\)計算。機械參數：重量：約 0.27 kg。有效活塞面積：降低時為 594 mm²，阻尼活塞伸出時為 380 mm²。彈簧力：上位 43 N，下位 88 N。

五、產品尺寸

外形尺寸：約 104 mm×110 mm（外殼尺寸），具體安裝尺寸需參考圖紙，如降低行程為 8 mm，阻尼行程為 23 mm。安裝接口：空氣接口為 M5，適配 6 mm 外徑的氣管；安裝槽尺寸為 10 mm，螺紋為 M8。

六、應用領域

工業自動化生產線：用于工件載體的定位與停止，確保加工流程的準確性，如汽車零部件生產線、電子元件裝配線等。物流倉儲設備：適用于自動導引車（AGV）、堆垛機等設備的防撞與定位，保障貨物運輸的安全性與穩定性。傳輸系統：在輸送帶上對工件載體進行分離或累積控制，如包裝生產線、物料分揀系統等。
