一、產品介紹

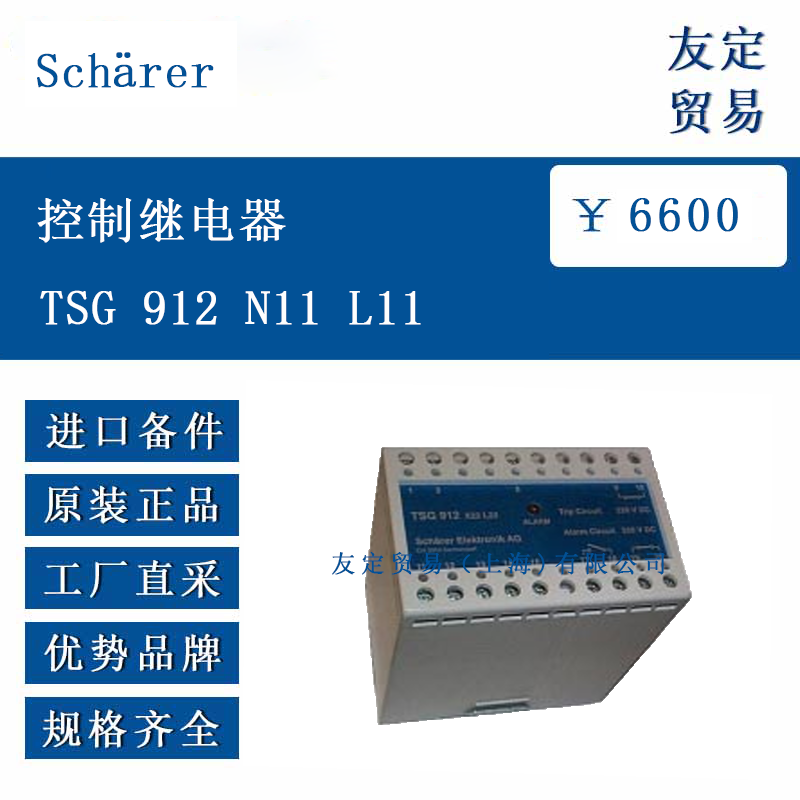

TSG 912 N11 L11 控制繼電器用于監控斷路器的跳閘電路。當跳閘電路出現故障或機構運行異常時，該繼電器會啟動延遲報警功能，并通過視覺指示發出信號。此繼電器適用于各類斷路器，能滿足標準跳閘電壓和報警電壓的多種組合需求。它采用堅固且經過驗證的結構，安裝在帶有螺絲端子的酚醛樹脂外殼中，外殼可按 DIN 46277/3 標準安裝在導軌上。
二、功能特點
檢測到跳閘電壓故障、跳閘線圈中斷、跳閘電路 wiring 中斷、斷路器 malfunction 等情況后，經過 400ms 延遲會激活報警。
監控繼電器 AB 具備兩個獨立繞組，介電強度達 2.5kV，可單獨或串聯吸引繼電器 AB。
報警繼電器 C 擁有 1 個常開（NO）和 2 個常閉（NC）觸點，釋放時間超過 400ms。
繼電器 AB 和 C 在釋放時具有延遲，總延遲時間大于 400ms，可防止因短暫電壓驟降導致的誤報警。
正常跳閘操作期間，若跳閘繼電器因斷路器跳閘機構故障未能復位，報警會被激活。
配備 LED 紅色指示燈，用于顯示報警狀態。
三、選型指南
系列為 TSG 912，根據限制電阻安裝位置不同，“N” 表示內部電阻，“X” 表示外部電阻（220V 型號僅配備外部電阻）。
跳閘電壓和報警電壓通過數字乘以 10 確定，如 “11” 對應 110V，可選電壓有 60V、110V、125V、220V。
“L” 表示帶有 LED 視覺指示，若無此標識則無該功能。
四、技術參數
跳閘電路：
跳閘電壓范圍為 60V、110V、125V、220V，允許有 20% 的波動。
110V 時的工作功率為 2.3W，限制電阻值為 3000 歐姆，最大允許線路電阻小于 400 歐姆。
報警電路：
報警電壓范圍與跳閘電壓相同，110V 時的功率輸入為 0.8W，報警延遲大于 400ms。
報警繼電器 C：
觸點為 2 個 NC 和 1 個 NO，接觸材料是鍍金銀，接觸負載為 AC1/DC2 - 3A 380V~。
一般規格：
環境溫度范圍為 - 20°C 至 + 80°C，介電強度為 2500V RMS 50Hz 1 分鐘，帶內部電阻的重量為 500 克。
外殼：保護等級為 IP40。
五、產品尺寸
外殼尺寸約為 104mm×110mm。
六、應用領域
該繼電器可應用于電力系統、工業自動化控制、配電設備等領域，用于對斷路器跳閘電路的運行狀態進行監控，確保電路系統的安全穩定運行。
