一、產品介紹

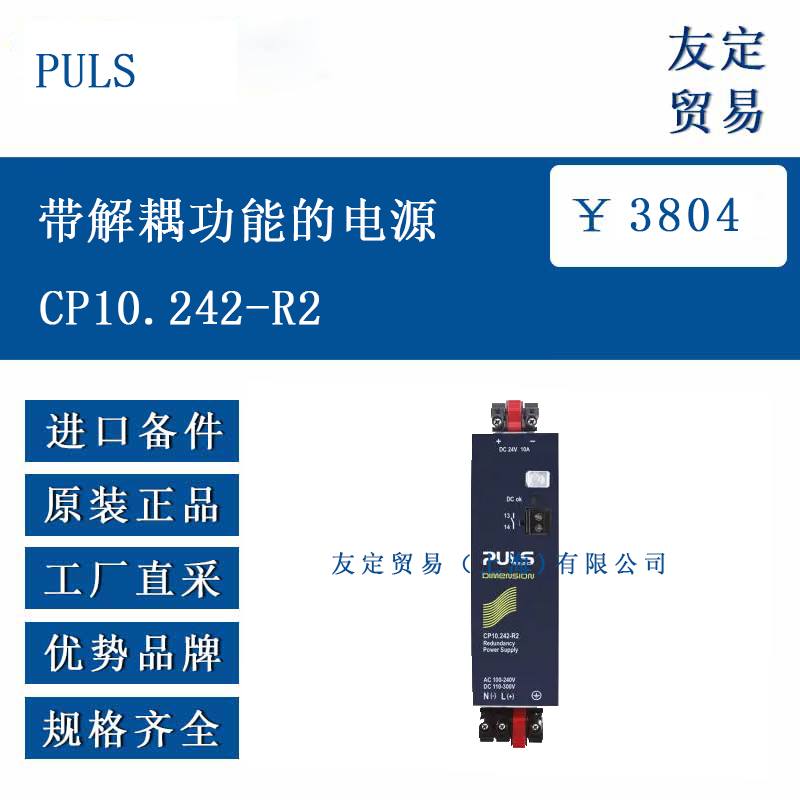

PULS CP10.242-R2 是一款經過成本優化的電源，在保證質量、可靠性和性能的前提下，具備高效率、電子浪涌電流限制、主動功率因數校正（PFC）、寬工作溫度范圍和極小尺寸等特點。其內置解耦 MOSFET，可輕松構建 1+1 或 N+1 冗余電源系統，同時支持 20% 的功率儲備（PowerBoost），在溫度不超過 +45°C 時可連續使用。該電源提供三種連接端子選項（彈簧夾端子或插頭連接器端子），便于在帶電應用中更換。
二、功能特點
解耦與冗余設計：內置解耦 MOSFET，支持 1+1 和 N+1 冗余配置，確保系統在單個電源故障時仍能持續運行。
功率儲備與效率：具備 20% 的 PowerBoost 功能，在 +45°C 以下可連續輸出超額功率；效率高達 94.7%，減少能量損耗。
寬范圍輸入與穩定輸出：AC 輸入電壓范圍為 100-240V，DC 輸入為 110-300V，輸出電壓 24V 穩定可調，適應多種電網條件。
智能保護與監測：集成 HiccupPLUS 過載模式、過壓保護、過溫保護，配備 DC-OK 繼電器觸點實時監測輸出狀態。
寬溫與緊湊設計：工作溫度范圍 -25°C 至 +70°C，尺寸僅 39x124x117mm，適合空間受限的工業環境。
三、選型指南
輸入輸出參數：確認輸入電壓（AC 100-240V 或 DC 110-300V）與輸出需求（24V/10A 基礎，PowerBoost 至 12A）匹配系統要求。
溫度與降額：注意在 +60°C 以上需線性降額，+70°C 時輸出電流降至 7.5A，確保實際工作溫度在允許范圍內。
冗余需求：根據系統可靠性要求，選擇 1+1 或 N+1 冗余配置，搭配解耦 MOSFET 實現故障隔離。
安裝與環境：考慮安裝方向（標準方向外需降額）、海拔（超過 2000m 需調整）及防護等級（IP20，適合室內）。
四、技術參數
輸出電壓 DC 24V（可調范圍 23.8-25.2V），工廠設定 24.1V
輸出電流 額定 10A（+60°C 以下），PowerBoost 12A（+45°C 以下），+70°C 時 7.5A
輸入電壓 AC 100-240V（-15%/+10%），DC 110-300V（±20%）
效率 94.7%（230Vac 輸入，24V/10A 輸出）
功率因數 0.99（120Vac）/0.97（230Vac）
工作溫度 -25°C 至 +70°C（超過 +60°C 線性降額）
存儲溫度 -40°C 至 +85°C
尺寸 39x124x117mm（寬 × 高 × 深）
重量 600g
認證 UL 61010-2-201、IEC 61010、SEMI F47 等
五、產品尺寸
外形尺寸：39mm（寬）×124mm（高）×117mm（深），安裝時需考慮 DIN 導軌深度，總安裝深度需加上導軌尺寸。
安裝間隙：頂部 40mm、底部 20mm、左右 5mm（相鄰設備為熱源時增至 15mm），確保散熱良好。
六、應用領域
工業自動化：適用于 PLC、伺服系統、傳感器等設備的穩定供電，支持生產線連續運行。
冗余電源系統：1+1 或 N+1 配置用于數據中心、醫療設備等對供電可靠性要求高的場景。
壓縮空氣與氣體系統：20bar 壓力適配壓縮空氣干燥器、氣動工具的電源需求。
電池制造與儲能：控制充電電壓電流，適配密封鉛酸電池等儲能設備的充電管理。
標準實驗室與校準：作為基準電源用于露點傳感器校準、氣體質量監測等精密測量場景。
