一、產品介紹

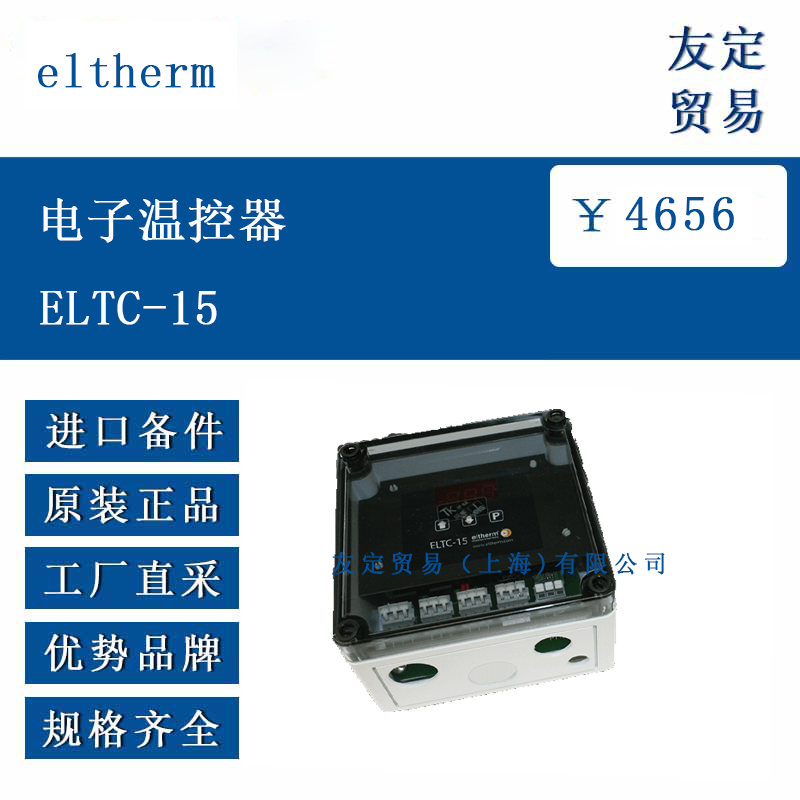

eltherm ELTC - 15 是一款帶有數字顯示和斜坡功能的溫控器。它通過 Pt100 溫度傳感器或 K 型熱電偶測量溫度，由微控制器對測量溫度進行處理并顯示。在進行實際值與設定值的比較后，會根據配置切換輸出繼電器。該設備采用防濺水的塑料外殼，配有透明外殼蓋，且隨附相關配件。
二、功能特點
安裝方式：支持壁掛安裝，方便在不同場景中進行安裝固定。
顯示方式：配備 LED 顯示，可清晰展示溫度等相關信息。
溫度設定：溫度可編程范圍為 0 至 +999°C，能滿足多種溫度控制需求。
負載切換：可切換 20A 電阻負載，適用于一定功率的電阻性負載設備。
報警功能：具有可配置的報警觸點，當溫度達到設定閾值時能發出警報。
傳感器連接：支持 Pt100 傳感器的 2 線和 3 線連接方式。
擴展連接：最多可連接 2 個 ELSR，便于系統的擴展應用。
斜坡功能：具備斜坡功能，可實現溫度的逐步上升或下降控制。
三、選型指南
工作電壓：需確認使用場景的工作電壓在 90 至 260V AC、50/60Hz 范圍內，以確保溫控器正常工作。
溫度范圍：根據實際需要控制的溫度范圍，選擇合適的傳感器類型。若溫度范圍在 -50 至 +410°C，可選用 Pt100 傳感器；若溫度更高，至 +999°C，則選用 K 型熱電偶。
負載需求：考慮所控制負載的電流大小，確保溫控器的 20A 電阻負載切換能力能夠滿足需求。
環境條件：關注使用環境的溫度，該溫控器適用的環境溫度為 -25°C 至 +55°C，存儲溫度為 -30°C 至 +60°C。
四、技術參數
工作電壓：90 至 260V AC，50/60Hz。
功率消耗：最大 4mA，小于 5VA。
繼電器容量：繼電器 1 為 20A 混合繼電器，繼電器 2 為 8A 切換繼電器（用于報警）。
溫度范圍：環境溫度 -25°C 至 +55°C，存儲溫度 -30°C 至 +60°C；使用 Pt100 時測量范圍 -50 至 +410°C，使用 K 型熱電偶時為 -50 至 +999°C。
傳感器連接：支持 Pt100 2 線和 3 線連接，以及 K 型熱電偶連接。
顯示類型：紅色 LED 顯示。
外殼材料：聚碳酸酯，灰色，配有透明蓋。
外殼尺寸：130 x 130 x 75mm（寬 x 高 x 深）。
防護等級：IP65。
重量：約 0.6kg。
五、產品尺寸
該溫控器的外殼尺寸為 130mm（寬）×130mm（高）×75mm（深），安裝時需考慮此尺寸是否符合安裝空間的要求。
六、應用領域
工業領域：可用于工業中的高溫應用場景，對溫度進行精準控制。
設備保溫：適用于筒倉、容器、管道、儲罐、閥門、泵等設備的防凍保溫，防止設備因溫度過低而出現故障。
