一、產品介紹

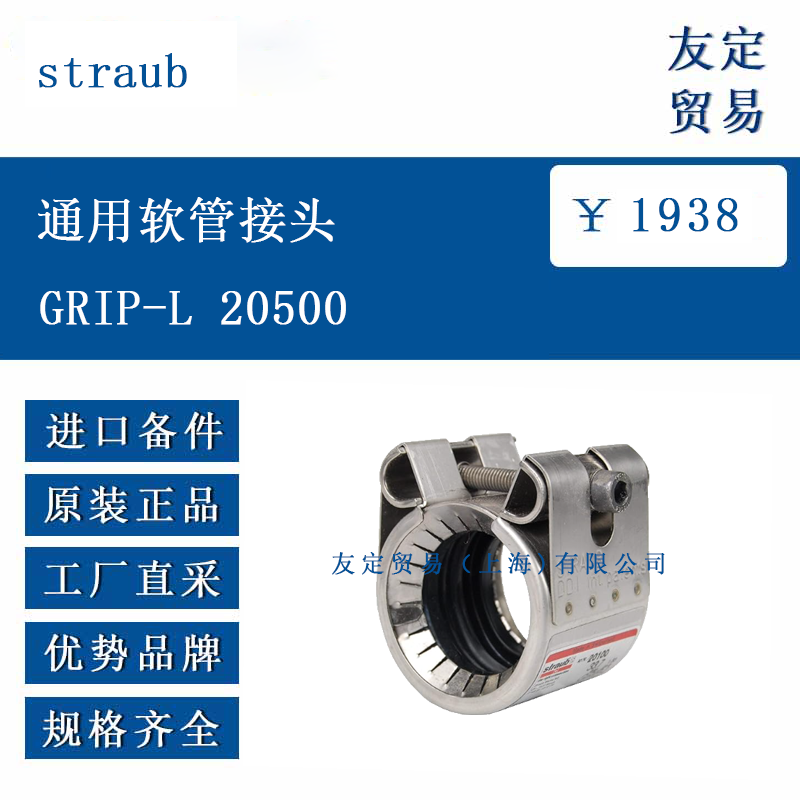

Straub GRIP-L 20500 是一款通用軟管接頭，主要用于工業管道系統中軟管與硬管的快速連接，無需焊接、螺紋或法蘭加工。其設計旨在實現免工具安裝，支持帶壓操作下的快速接駁，減少系統停機時間。接頭采用軸向約束結構，通過鎖定桿與錨定環設計，確保在壓力波動下的連接穩定性，適用于金屬與金屬管道的剛性連接場景。
二、功能特點
連接性能：
軸向約束設計，通過錐形沖壓齒錨定環防止管道軸向位移，提升系統抗振能力。
雙唇密封系統（標準 EPDM 密封，可選 NBR 或 FKM），適配多種介質（水、油、氣體）。
安裝便捷性：
免焊接、免螺紋設計，安裝過程無需特殊工具，支持帶壓快速安裝。
兼容性：
適用于相同或不同材質的金屬管道連接（如鋼、不銹鋼），不適用于塑料管道。
維護特性：
金屬條插入件為唯一可更換部件，降低維護成本與復雜度。
三、選型指南
管徑匹配：
適配管道外徑約 2.5 英寸（對應 DN65），需確認管道實際外徑與接頭規格一致。
介質與溫度：
根據介質選擇密封材質：EPDM 適用于水和空氣，NBR 適用于油類，F(xiàn)KM 適用于高溫或腐蝕性介質。
工作溫度范圍：EPDM 密封時 - 20°C 至 + 110°C，F(xiàn)KM 可達 + 200°C。
壓力等級：
標準設計工作壓力≤16 bar，需根據系統壓力選擇對應壓力等級的型號。
環境需求：
振動或位移較大的場景，需確認軸向約束設計是否滿足抗振要求。
四、技術參數
適配管徑（O.D.） 2.5 英寸（約 63.5mm）
密封材質 標準 EPDM（可選 NBR、FKM）
工作壓力 ≤16 bar
溫度范圍（EPDM） -20°C 至 + 110°C
連接方式 軸向約束型，鎖定桿固定
材料 主體：不銹鋼 316（可選碳鋼）
重量 約 2.5 kg（參考同類產品）
五、產品尺寸
尺寸標識 數值
總長 約 150
主體直徑 約 100
安裝接口 適配 DN65 管道
六、應用領域
工業管道系統：適用于化工、石油、冶金行業的物料輸送管道，如潤滑油管路、壓縮空氣管道。
建筑與水處理：用于給排水系統、消防管道的快速連接與維護，支持帶壓搶修。
船舶與海洋工程：船舶艙底水系統、海水冷卻管道的現場安裝，適應振動環境。
應急搶修：管道泄漏或故障時的臨時或永久修復，減少停機損失。
