一、產品介紹

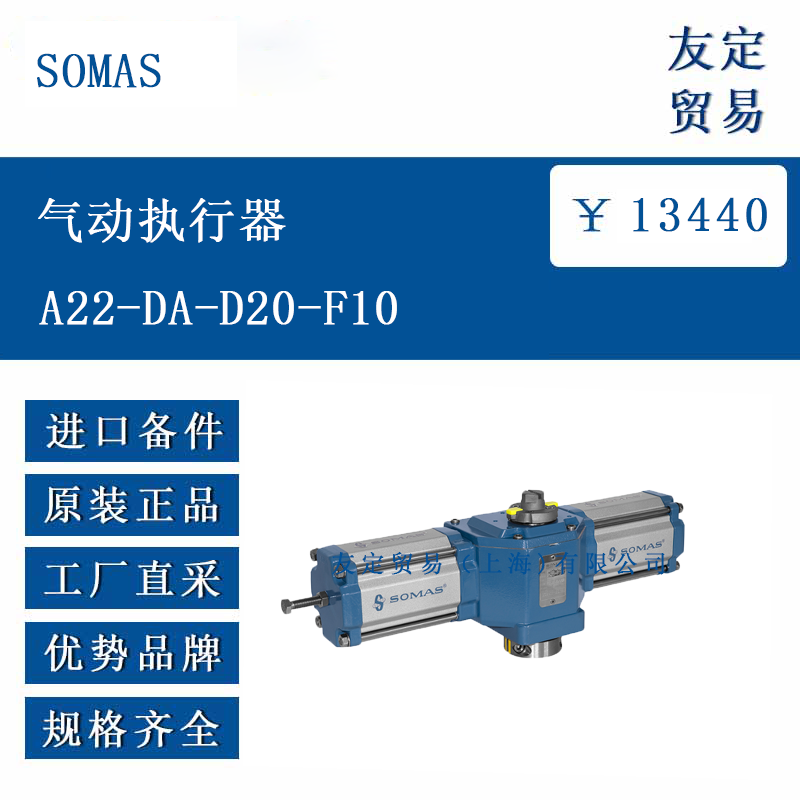

SOMAS A22-DA-D20-F10 是一款雙作用氣動執行器，主要用于驅動 90° 旋轉閥門（如球閥、蝶閥、球段閥等），實現工業管道中流體的開關或調節控制。其設計基于緊湊結構，采用專利無背隙扭矩傳輸技術（適用于 D≤50），確保控制精度與可靠性。執行器通過氣壓驅動活塞，將直線運動轉化為旋轉運動，適配 ISO 5211 和 VDI/VDE 3845 標準接口，可與多種閥門及附件標準化連接。
二、功能特點
結構設計：
緊湊輕量化設計，鋁合金殼體經表面處理，耐腐蝕且適合工業環境。
專利無背隙扭矩傳輸耦合器，消除傳動間隙，優化控制性能。
密封與摩擦：
低摩擦密封設計，降低啟動扭矩，提高響應速度。
扭矩特性：
優化的扭矩曲線，在關閉位置可輸出最大扭矩，匹配金屬密封蝶閥、球閥等的扭矩需求。
兼容性：
標準化接口支持多種閥門及附件（如定位器、電磁閥）安裝。
三、選型指南
扭矩匹配：
根據閥門類型（如蝶閥、球閥）和壓差（Δp）參考扭矩表：
在 5.5bar 氣壓下，A22-DA 在 90° 位置的輸出扭矩為 186 Nm（關閉方向），需確保閥門操作扭矩不超過此值。
氣壓需求：
標準工作氣壓為 4-8bar，最低供氣壓力不低于 4bar，需使用清潔干燥的儀表空氣（符合 ISO 8573-1）。
安裝與環境：
標準安裝位置為垂直于管道（位置 A），其他位置需定制。
環境溫度范圍為 - 30 至 + 90°C（可選高溫設計至 + 120°C）。
閥門適配：
適用于 DN150 及以下口徑的球閥、蝶閥，具體參考選型表。
四、技術參數
作用類型 雙作用（DA）
扭矩（5.5bar） - 開啟方向（0°BTO）：413 Nm
- 關閉方向（90°BTC）：186 Nm
氣缸體積 0.8 L
空氣連接 1/4" G 螺紋
防護等級 未明確標注，需參考?xì)んw密封設計
輸出軸旋轉角度 最大 95°（可調行程限位）
材料 殼體 / 氣缸：鋁合金（噴漆）
活塞密封：碳填充 PTFE + 丁腈橡膠
五、產品尺寸
尺寸標識 數值
A（總長） 255
B（寬度） 260
C（高度） –
Ødi（軸徑） 20-30
ØD（法蘭直徑） 69
重量 9 kg
六、應用領域
工業管道控制：適用于石油、化工、水處理、能源等行業的管道流體開關控制，如調節水、蒸汽、氣體或液體介質的流量。
閥門驅動：配套蝶閥、球閥、球段閥等 90° 旋轉閥門，尤其適合需要快速啟閉或精準調節的場景（如緊急切斷、流量控制）。
自動化系統：可集成于 PLC 或 DCS 系統，通過氣壓信號實現遠程控制，支持與定位器配合實現連續調節。
