一、產品介紹

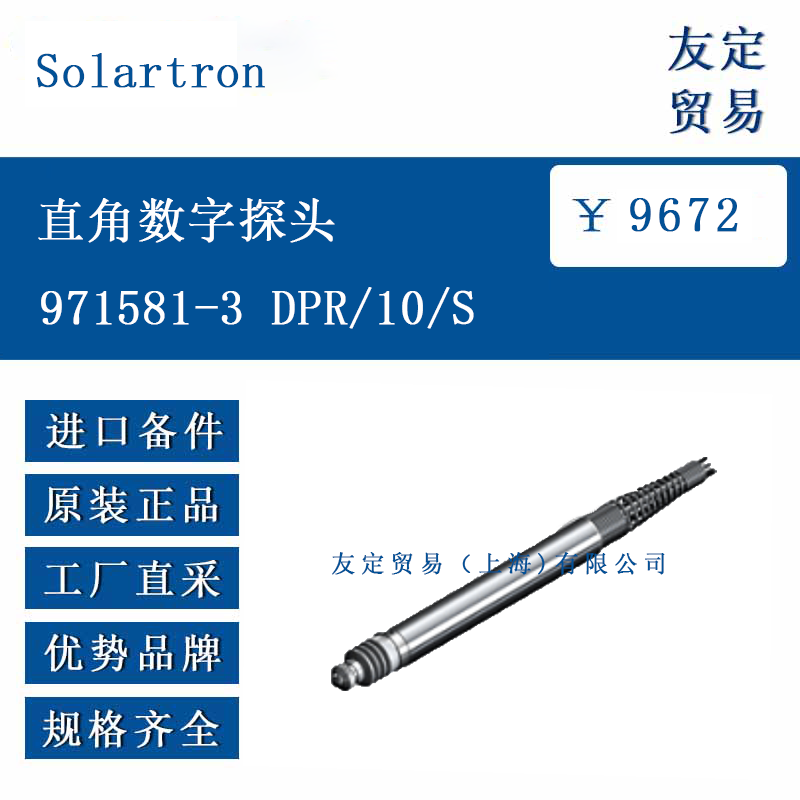

Solartron 971581-3 DPR/10/S 直角數字探頭是一款彈簧推動式徑向電纜探頭，適用于需要直角測量路徑的工業場景。其核心功能是通過 Orbit®3 數字測量系統實現高精度位移測量，采用精密線性軸承設計，支持 10mm 測量范圍，可將機械位移轉換為數字信號并傳輸至控制器，滿足生產線檢測、精密儀器校準等需求。
二、功能特點
測量性能：精度可達 <1 µm，重復精度 0.05 µm，確保微小位移的準確捕捉。
結構設計：直角外形適配狹窄空間安裝，徑向電纜輸出避免線纜干涉，彈簧推動方式提供穩定的測量力。
耐用性：精密線性軸承壽命達 1 億次循環，適應高頻測量場景。
環境適應性：IP65 防護等級，可抵御灰塵和噴水沖擊，工作溫度范圍 0 至 +60°C。
三、選型指南
測量范圍：若需 10mm 量程且要求直角測量路徑，該型號可滿足需求；若量程不同，可選擇 DPR/2/S、DPR/5/S 等其他規格。
尖端力需求：彈簧推動式尖端力為 0.7N（中間量程 ±20%），若需更低力值，可考慮 Feather Touch 系列（如 DT/10/S）。
安裝空間：探頭主體尺寸為 A=90.50mm、B1=25.40mm、B2=14.40mm，需確保安裝位置有足夠空間容納直角結構。
系統兼容性：需搭配 Orbit®3 測量系統或兼容控制器，支持 Standard/Dynamic/Buffered 三種測量模式。
四、技術參數
測量范圍 10 mm
精度 0.05% of reading
重復精度（最壞情況） 0.15 µm
重復精度（典型） 0.05 µm
分辨率 0.01 µm
尖端力 0.7 N（中間量程 ±20%）
預行程 0.15 mm
后行程 0.85 mm
溫度系數 0.01%FS/°C
防護等級 IP65（探頭）
工作溫度范圍 0°C 至 +60°C
存儲溫度范圍 -20°C 至 +85°C
五、產品尺寸
尺寸標識 數值
A（總長） 90.50
C（軸徑） 2.00
B1 25.40
B2 14.40
探頭直徑 未明確標注，參考同類產品約 12mm
六、應用領域
電子制造：用于半導體晶圓、硬盤外殼等精密部件的厚度與位移測量。
玻璃加工：檢測汽車擋風玻璃、光學鏡片的曲面輪廓與平整度。
機械加工：在車床、銑床等設備中實現工件尺寸的在線檢測，適配狹小工位的測量需求。
自動化生產線：集成于機器人手臂或檢測平臺，通過 Orbit®3 網絡實現多傳感器同步測量。
