一、產品介紹

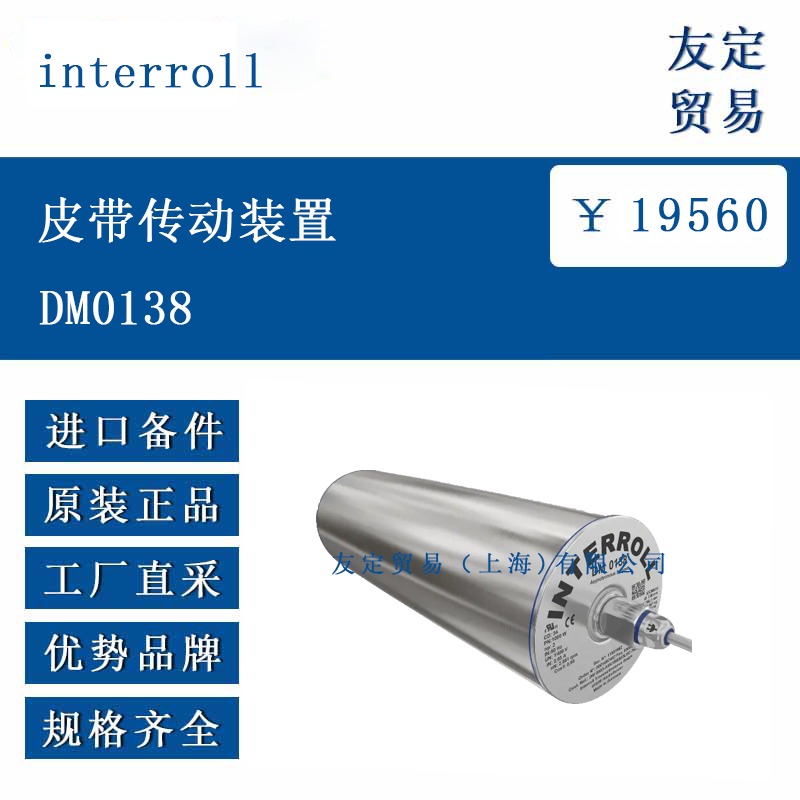

Interroll DM0138 是一款鼓形電機驅動的皮帶傳動裝置，其設計聚焦于工業傳送帶系統的動力需求，支持構建個性化傳送解決方案。該裝置通過將電機集成于鼓形外殼內，實現緊湊化傳動結構，適用于對皮帶張力要求較高的工業場景及皮帶制造商的設備配套。其模塊化設計允許自由組合軸、端蓋、外殼等組件，并可搭配編碼器、制動器等附件，滿足多樣化應用需求。
二、功能特點
模塊化設計：可自由組合軸、端蓋、外殼及齒輪等模塊，適配不同傳動需求，如圓柱形外殼、帶鍵槽外殼等多種結構可選。
電機類型多樣性：提供異步鼠籠電機和交流同步永磁電機兩種類型，絕緣等級均為 Class F，滿足不同功率與控制精度需求。
寬速范圍與防護性能：異步電機支持 50Hz 頻率，同步電機可達 200Hz 頻率；防護等級達 IP69K，適合潮濕、多塵等嚴苛環境。
附件與定制選項：可選配編碼器、電磁制動器、逆止器、橡膠包覆層等附件，且提供食品級潤滑油（NSF H1）選項，適配食品加工等特殊場景。
張力與速度適配：通過皮帶張力圖表可根據鼓寬度（FW）和外殼額定轉速（nA）確定最大允許皮帶張力，確保傳動系統穩定運行。
三、選型指南
食品加工、醫藥行業優先選擇配備食品級潤滑油及不銹鋼外殼的型號，滿足衛生標準。
工業輸送線需根據傳送帶速度、負載選擇對應功率的電機類型（異步或同步）。
根據所需皮帶速度（v）、額定扭矩（MA）選擇合適的齒輪級數（gs）和速比（i），參考機械數據表。
確認工作電壓（230/400V 等）、環境溫度（+2 至 +40°C）是否符合現場條件。
需實時監控運行狀態時，可選配編碼器；需要防止反轉時，可加裝逆止器。
防爆環境需確認外殼材質（如不銹鋼）及防護等級是否滿足要求。
四、技術參數
絕緣等級 Class F（IEC 34/VDE 0530） Class F（IEC 34/VDE 0530）
電壓 230/400V ±5%（支持定制國際電壓） 230V 或 400V
頻率 50Hz 200Hz
防護等級 IP69K IP69K
額定功率（PN） 160W 至 1000W（不同型號） 1000W 至 1800W
轉速范圍 5.5-317.2 min?¹（見機械數據） 62.1-333.3 min?¹
額定扭矩（MA） 28-238 Nm（見機械數據） 34.4-155.1 Nm
皮帶額定拉力（FN） 315-3454 N（見機械數據） 394-2248 N
電機繞組溫控 雙金屬開關 雙金屬開關
運行模式 S1（連續運行） S1（連續運行）
五、產品尺寸（單位：mm）
型號類型 A B C D S F P SL（外殼長度） EL（總長度） AGL（安裝總長度）
DM 0138 crowned 30 136 25 11.5 3.5 20 - FW - 7 FW + 23 FW + 73
DM 0138 cylindrical 136 136 25 11.5 3.5 25 - FW - 7 FW + 23 FW + 73
DM 0138 cylindrical+key 137 137 25 11.5 3.5 25 - FW - 7 FW + 23 FW + 73
注：FW 為鼓寬度，SL = FW - 2×P，具體尺寸需根據實際鼓寬度計算。
六、應用領域
工業生產線：適用于汽車制造、電子元件輸送等場景的傳送帶驅動，支持高速或重載傳輸需求。
食品與醫藥加工：配備食品級潤滑油和不銹鋼外殼的型號，可用于食品分揀、藥品輸送等衛生要求高的環節。
物流與倉儲：在機場行李分揀系統、倉庫貨物傳輸線中，實現高效、穩定的物料搬運。
包裝與分揀：配合模塊化皮帶設計，適用于包裝設備的物料傳輸及分揀線的動力驅動。
