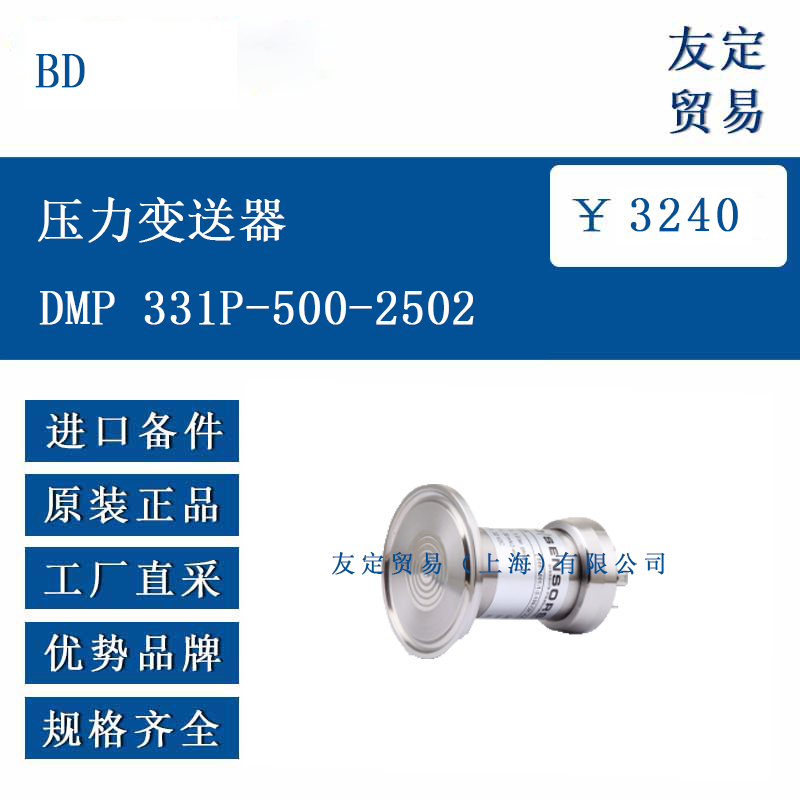

一、產品介紹
該壓力變送器專為食品、飲料及制藥行業設計，采用緊湊的衛生型結構，配備 flush 焊接不銹鋼隔膜，滿足 CIP/SIP 清潔要求（最高 150℃）。其模塊化設計支持多種過程連接與填充液組合，適用于需要高精度壓力監測的衛生級生產環境，可實時傳輸壓力數據并具備長期穩定性。
二、功能特點
測量性能：標準精度為 ±0.35% FSO（≥0.4 bar 時），可選 ±0.25% FSO，支持 -1…0 bar 至 0…40 bar 壓力范圍，具備真空抗性。
輸出信號：2 線制 4…20 mA 標準輸出，可選 3 線制 0…10 V 輸出，支持本安型（IS）與 SIL 2 安全完整性等級版本。
衛生設計：隔膜表面粗糙度低（Ra < 0.15 µm），材質為不銹鋼 1.4435（316L），可選哈氏合金 ® 或鉭材質隔膜，適配腐蝕性介質。
環境適應性：介質溫度范圍 -40…125℃（帶冷卻元件時可達 300℃），電子部件工作溫度 -40…85℃，通過 ATEX 認證，適用于危險區域。
機械特性：抗振動（20 g RMS/10…2000 Hz）與沖擊（500 g/1 ms），防護等級 IP65/67，支持多種過程連接（如 DIN 3852 法蘭、卡箍連接）。
三、選型指南
壓力范圍：根據實際工況選擇標稱壓力（如 0…25 bar），需考慮過壓保護（如 80 bar 過壓限值）與爆破壓力（120 bar）。
衛生需求：食品級應用可選食品兼容填充液（如 Mobil SHC Cibus 32），密封件采用 FKM 或 FFKM，滿足 FDA 與 3A 標準。
安全認證：危險區域使用需選擇 IS 版本（Ex ia IIC T4），高安全性場景可選 SIL 2 版本（符合 IEC 61508）。
過程連接：根據管道規格選擇 G1/2" flush 焊接、卡箍（DIN 32676）或 Varivent® 連接，確保 EHEDG 合規性。
四、技術參數
壓力范圍 表壓：-1…0 bar 至 0…40 bar，絕壓：0.4…1.6 bar
輸出信號 2 線制：4…20 mA（VS = 8…32 V DC），3 線制：0…10 V（VS = 14…30 V DC）
精度 標準：≤ ±0.35% FSO（≥0.4 bar），可選：≤ ±0.25% FSO
長期穩定性 ≤ ±0.1% FSO / 年
響應時間 2 線制 < 10 ms，3 線制 ≤ 3 ms
材料 壓力端口 / 外殼：不銹鋼 1.4435（316L），隔膜：可選哈氏合金 ® 或鉭
填充液 標準：硅油，可選食品兼容油（符合 21CFR178.3570）
電氣保護 短路保護，反極性保護（無損壞但不工作）
五、產品尺寸
主體尺寸：緊湊設計，具體尺寸根據過程連接類型不同
機械連接：
G1/2" flush 焊接（DIN 3852），SW27 扳手尺寸；
卡箍連接（DN 25/32/50），適配 DIN 32676 標準；
Varivent® DN 40/50，支持壓力 ≤ 25 bar。
六、應用領域
食品與飲料：乳制品加工、飲料灌裝、烘焙設備中的壓力監測，確保衛生標準。
制藥行業：反應器、滅菌設備、純化水系統的壓力控制，符合 GMP 要求。
化工與制藥：腐蝕性介質（如酸堿溶液）的壓力測量，可選哈氏合金 ® 隔膜。
衛生型生產：無菌灌裝線、生物反應器，支持 CIP/SIP 清潔流程。
危險環境：石油化工危險區域（Zone 0/20）的壓力監控，具備本安認證。
