一、產品介紹

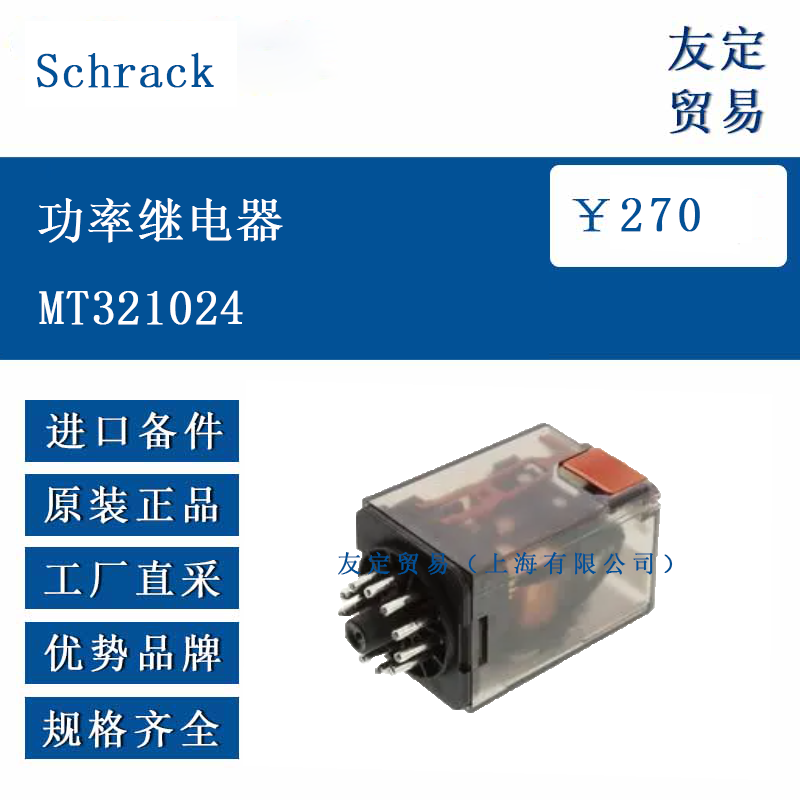

Schrack MT321024 功率繼電器是一款設計用于工業自動化系統的切換元件，采用 3 組轉換觸點結構（11 針圓形底座），支持 24V DC 線圈供電。其核心優勢在于無鎘銀鎳合金（AgNi 90/10）觸點材料，確保高可靠性與長壽命。繼電器標配機械運行指示，便于現場觀察工作狀態，同時支持可選的電氣指示（如 LED 燈）功能。產品通過 VDE 和 cULus 認證，適用于需要安全切換與負載控制的工業環境，其測試按鈕系統可通過前端手柄操作，確保觸點狀態驗證的安全性。
二、功能特點
多觸點配置：3 組轉換觸點（3 Wechsler），支持 10A 額定電流，可同時控制多路電路切換。
無鎘觸點技術：采用 AgNi 90/10 觸點材料，不含鎘，符合環保要求，同時具備良好的導電性能與抗磨損能力。
寬溫適應性：直流線圈版本可在 - 40°C 至 + 60°C 環境下穩定工作，適應工業現場復雜溫度條件。
機械與電氣指示：標準配置機械運行指示，可選配 LED 電氣指示，直觀顯示繼電器工作狀態。
安全認證：通過 VDE（6182）和 cULus（E214025）認證，確保符合歐洲及北美安全標準。
抗干擾設計：初始擊穿強度達 2500V rms（觸點與線圈間），具備良好的絕緣性能與抗電磁干擾能力。
三、選型指南
線圈電壓匹配：確認系統供電為 24V DC，需匹配繼電器線圈參數（吸合電壓 18V DC，釋放電壓 2.4V DC）。
觸點負載能力：根據負載電流選擇，MT321024 支持 10A 額定電流，適用于 240VAC 以下阻性負載，感性負載需降額使用。
環境條件：工作溫度需在 - 40°C 至 + 60°C 范圍內，避免潮濕、粉塵環境。
安裝空間：繼電器重量 80g，采用插裝式連接，需預留足夠空間（11 針底座尺寸參考同類產品）。
認證需求：若應用于北美市場，需確認 cULus 認證是否符合當地規范。
四、技術參數
觸點配置 3 組轉換觸點（3 Wechsler），11 針圓形底座
額定電壓 240VAC（阻性負載），400VAC（耐壓）
額定電流 10A（阻性負載），4A（感性負載）
線圈參數 24V DC，額定電阻 475Ω±10%，功率 1.2W，吸合電壓≤18V，釋放電壓≥2.4V
絕緣性能 觸點間耐壓 1500V rms，觸點與線圈間 2500V rms
機械壽命 20×10?次操作循環
電氣壽命 10A/250VAC 時 10 萬次，4A/250VAC 時 3 萬次
響應時間 最大吸合時間 15ms，最大釋放時間 10ms
環境溫度 工作溫度 - 40°C 至 + 60°C（DC 線圈），存儲溫度 - 40°C 至 + 80°C
重量 / 包裝 80g/25 個 / 包裝
五、產品尺寸
寬 × 高 × 深：22.5mm×45mm×50mm，建議聯系廠家獲取詳細安裝尺寸圖。
六、應用領域
工業自動化：用于 PLC 控制系統的信號放大與負載切換，如電機啟停控制、閥門開關驅動。
電力設備：在配電柜中作為斷路器輔助觸點，或用于電力監控系統的狀態反饋。
機械工程：機床、紡織機械中的程序控制，實現多工序邏輯切換。
樓宇自動化：空調系統、電梯控制中的繼電器邏輯回路，確保設備協調運行。
測試設備：實驗室中作為可調負載開關，或用于信號模擬與電路保護。
